добрый день
подскажите, пожалуйста, нужно ли от подобных блоков питания минус или что-то иное соединять с общими клеммами GND (где объединяются от модулей WB и обычных блоков питания)?
Здравствуйте. Не очень понятно что вы имеете ввиду.
Можете приложить схему? от руки, например…
нужно ли GND c данных блоков питания объединять с общим GND?
как в статье Заземление устройств Wiren Board и подключение контактов GND и iGND — Wiren Board
управлять этими блоками будет WB-MAO4

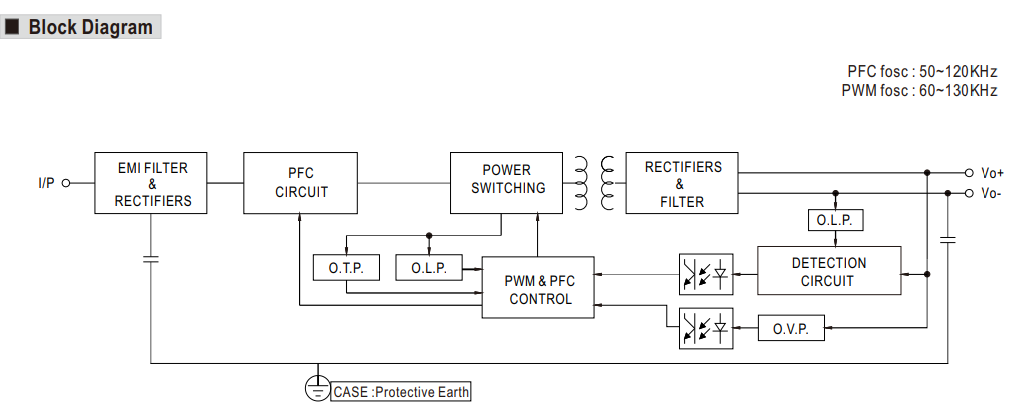

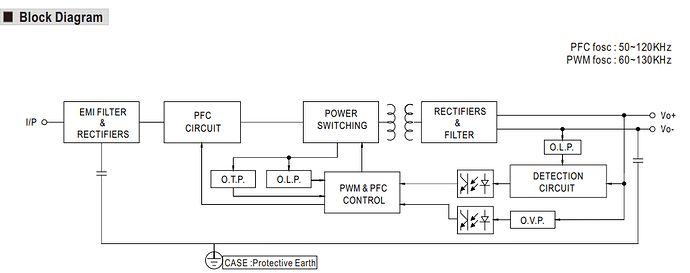

Схема драйвера:
Что имеется ввиду?
На схеме драйвера вижу «Vo-» и PE. Они уже соединены через С цепь. Дублирующие соединения не нужны, если об этом не сказано производителем дополнительно.
PE на устройствах подключать нужно, согласно ПУЭ.
Если вы спрашиваете про подключение «DIM-» к общей GND, то вот

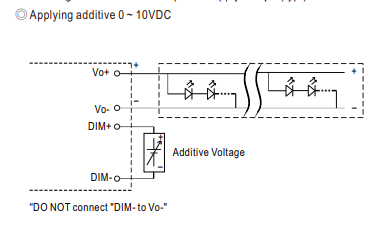

Схема подключения управления:
Обратите внимание на «DO NOT connect "DIM- to Vo-». Также на первой схеме помехогасящее подключение «Vo-» к PE. Думаю, что вход «DIM+ & DIM- » - изолированный. Поскольку GND на каналах WB-MAO4 0-10 В не изолированный, то достаточно подключить этот GND к PE однажды.
Если вход «DIM+ & DIM- », все же, не изолированный, то, значит, GND уже подключен к PE через этот источник питания и повторно подключать нельзя.
Если я вас неправильно понял - прошу уточнить.
