Здравствуйте,

В проекте щита для кухни-гостиной-санузла предусмотрен контроллер WB, несколько модулей и 2 ЧП STV050U07M2 для регулировки вытяжных вентиляторов С/У и гостиной.

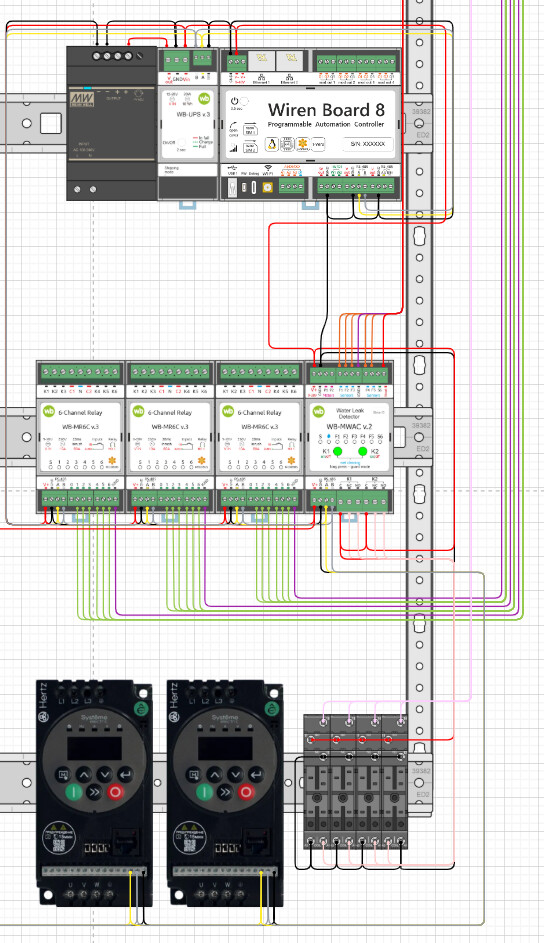

image544×943 190 KB

Пара предварительных вопросов по проекту:

  1. Может зря я разместил в щите такие источники помех рядом автоматикой? Не правильнее ли будет их вынести к вентиляторам?
  2. Модули, 2 ЧП и внешний IR WB-MIR v.3 сажать на единую шину rs-485 №1? Или лучше частотные преобразователи подключить отдельно на rs-485 №2 контроллера?
2

Добрый день!

Разместить можно, но прокладывать кабели от ПЧ совместно с шиной не рекомендуется.

Лучше разделить на разные порты, если есть такая возможность.

4

Спасибо, понял. Тогда тему не закрываю. Отпишусь по результатам реализации управления частотниками через WB.

1 Like
5

В итоге, все вроде получилось.

Испытывал ЧП в связке с вентилятором BDTX 125. Подключение к 1ф движкам расписано в документе https://static.systeme.ru/catalog/docs/26110859.pdf .

На дефолтных настройках этот вентилятор свистит обмотками, чтобы их убрать необходимо выставить параметр F0.15 (Частота коммутации) = 16.0 кГц

Управление по RS-485 описано в https://static.systeme.ru/catalog/docs/20387412.pdf

Сперва устанавливаем параметры:

F0.02 Выбор команды «Пуск» = 2: Коммуникационная шина

F0.03 Основной источник задания частоты X = 9: Коммуникационная шина

F0.07 Выбор источника задания частоты = 00

FD.00 скорость = 09 (11520)

FD.01 адрес Modbus

FD.05 = 01 (стандартный протокол)

Далее подключил к RS-485 №2 тремя проводами (A+, B- и GND).

Далее в веб-интерфейсе добавил «Устройство с протоколом Modbus» и добавил параметры:

0x3000 holding readonly состояние (1-вперед 2-назад 3-стоп)

0x1000 holding readwrite скорость в % умноженная на 100 (диапазон 0-10000)

0x2000 holding readwrite управление (для старта надо записать 1, для остановки 6)

Как сварганить шаблон пока не хватило времени разобраться.

Остался неясным единственный момент, как сделать параметры-события (незалипающие кнопки) Старт и Стоп. Чтобы при нажатии писали в 0x2000 соотв-но 1 и 6.

6

Добрый день!

В этом вам может помочь статья: Как писать шаблоны для сторонних Modbus-устройств

Требуемые действия можно запрограммировать с помощью движка правил wb-rules .

7

Добрый день!

Вам еще нужна помощь техподдержки?

8

Приветствую.

Пока наверное можно закрыть.

10
"channels": [
	{
		"name": "Start",
		"reg_type": "holding",
		"address": "0x2000",
		"type": "pushbutton",
		"on_value": 1
	}
]
