Добрый день.
Возникли проблемы с подключением по RS-485 и по наличию шаблона.
Подскажите, настройки у него брать заводские, или настроить на WB 9600-N-2?
Помогите, пожалуйста с шаблоном, на этот преобразователь.
Ссылка на устройство: https://www.ozon.ru/product/chastotnyy-preobrazovatel-suswe-310-2-2g3-380v-2-2-kvt-1414425913/?reviewsVariantMode=2
А вот русский паспорт: https://systemcontrol.ru/site/data/files/hdBP.pdf?ysclid=m99gqbw9lf100924421
Добрый день.
Совершенно необходимо чтобы настройки были одинаковы на всех устройствах шины. А где их менять - в общем неважно.
Какую помощь ожидаете?
Для начала с алгоритмом подключения к WB. Для этого используется шаблон из списка или как?
Вот тут описано: Как писать шаблоны для сторонних Modbus-устройств — Wiren Board
Добрый день!
Удалось ли вам решить вопрос?
Еще разбираюсь
Добрый день!
Хорошо, если возникнут вопросы — пишите, постараюсь помочь.
Подскажите, преобразователь имеет три режима работы, стоп, вперед, реверс.
Есть ли у вас пример части шаблона, как сделать только два режима, стоп и вперед. Вообще требуется в шаблоне только две кнопки, вкл\выкл и регулятор частоты вращения от 1 до 5000, в виде бегунка. Помогите, пожалуйста.
Добрый день!
Примера нет — подскажите, вы уже смогли получить данные от устройства? Оно отображается в системе?
Да, связь до устройства настроена.Я создаю тип устройства Modbus IO. Как я понимаю надо настроить канал?
Добрый день!
Прошу прислать скриншот, как сейчас выглядит устройство в веб-интерфейсе — это поможет точнее разобраться в вопросе, а так же получаемые топики.

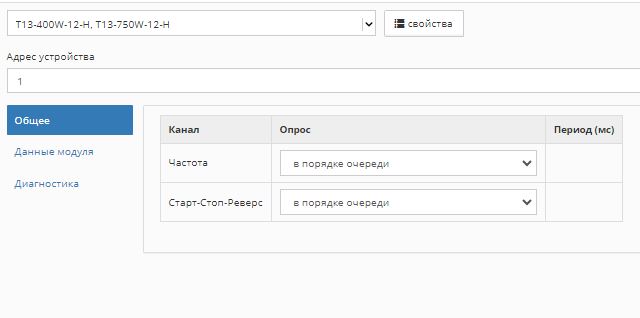

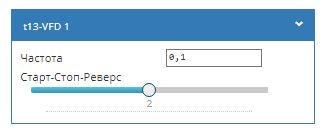

За основу я взял шаблон преобразователя t13 для проверки связи с устройством. Связь есть. Теперь может просто отредактировать его под мое или правильнее переписать полностью?
Просто, если создаю новое устройство, я не знаю как прописать параметры добавляемого канала. Просто если этот шаблон использовать для теста, на устройстве возникает ошибка.
Добрый день!
Правильнее будет написать шаблон устройства полностью с нуля, так как регистры могут не совпадать.
После этого, когда шаблон будет готов, можно создать виртуальное устройство с типами:
— кнопка (включить/выключить);
— регулятор оборотов.
Вот тут подробно описано: wb-mqtt-serial/README.md at master · wirenboard/wb-mqtt-serial · GitHub
Добрый день, удалось ли решить вопрос?
CW100-485communication protocol_1_10_translate.pdf.pdf (233,6 КБ)
Удалось найти инструкцию по регистрам. Можете помочь с параметрами?
Добрый день!
Для начала рекомендую опросить нужные регистры через Modbus-клиент:
https://wirenboard.com/wiki/Modbus-client#Описание
Также можете обратиться к нашему роботу — передайте ему документацию с регистрами и попросите сгенерировать примеры.
Робот находится в верхней части страницы:
Если потребуется помощь с регистрами — пишите, что не получается и я вам помогу
Частотник подключен по 485 напрямую в WB. После установления связи по SSH, какой командой опросить на регистры? Если установлена утилита/ Версия WB 7.4.4.
Добрый день!
Для начала выполните команду:
systemctl stop wb-mqtt-serial
Затем, как указано в данной документации, выполните запрос:
modbus_client --debug -mrtu -b9600 -d8 -s1 -peven /dev/ttyRS485-1 -a1 -t0x03 -r12288
Пояснения к параметрам:
| Параметр | Значение |
|---|---|
--debug |
Показ запроса и ответа в hex |
-mrtu |
Протокол Modbus RTU |
-b9600 |
Скорость 9600 бод |
-d8 |
8 бит данных |
-s1 |
1 стоп-бит |
-peven |
Чётная проверка |
/dev/ttyRS485-1 |
Интерфейс RS-485 на контроллере |
-a1 |
Адрес устройства (например, 1) |
-t0x03 |
Код функции — чтение holding-регистров |
-r12288 |
Адрес регистра 0x3000 в десятичном |
Когда устройство будет подключено корректно и данные начнут читаться, для дальнейшей настройки можно использовать:
— эту статью по работе без шаблона
— эту статью по подключению сторонних устройств
