Подскажите, пожалуйста: можно ли каким-то образом подключить датчик протечки Neptun SW007 к преобразователю WB-M1W2 v.3?
Я так понял, что в WB-M1W2 есть подтягивающий резистор, и теоретически если на датчик дать питание с шины (24V) и сигнальную жилу (желтую) датчика посадить на вход W1 модуля, то вроде как, при наличии резистора, должно сработать?
Контакт GND на нижней клемме модуля WB-M1W2, там где подключается шина RS485, ведь общий с контактом на верхней клемме, там где подключаются датчики, да?

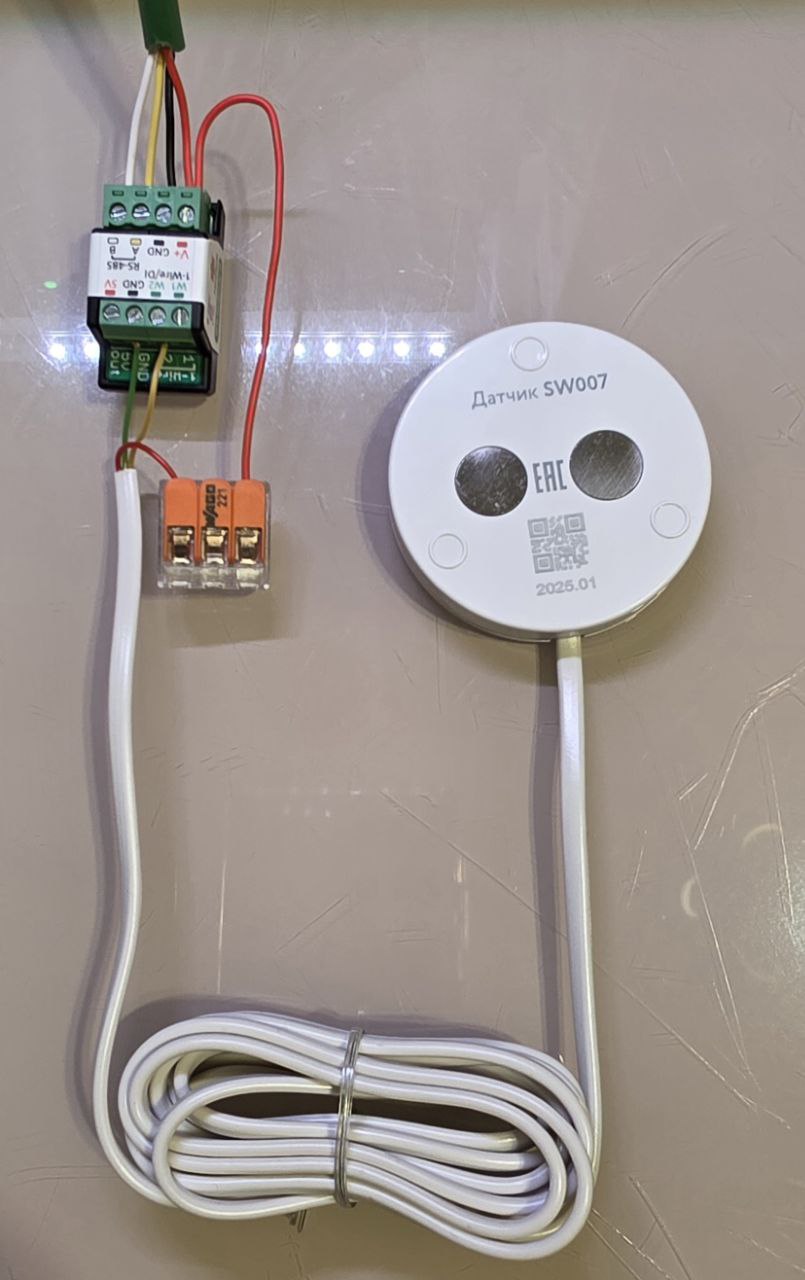

Собрал стенд, подключил модуль. Т.е. на столе контроллер и от второго порта кусок витой пары полметра и к нему модуль. Ну то есть больше на порту ничего не было.
В настройках выбрал “Счет и детектирование нажатий”.
Проверил как работает замыканием gnd на w2 - всё корректно.
Проверил питание - 23.7В.
Проверил напряжение между нижним gnd и w2 = 4.97В
Прозвонил нижний и верхний gnd на модуле - один контакт.
Отключил от контроллера клемму с модулем.

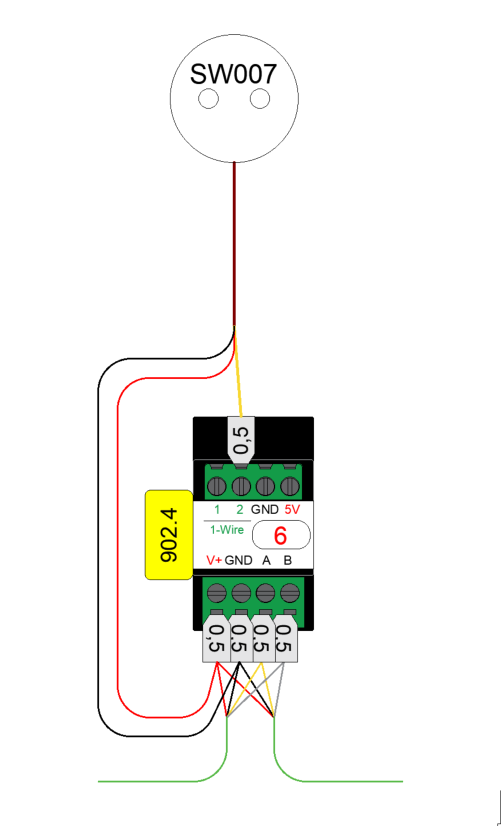

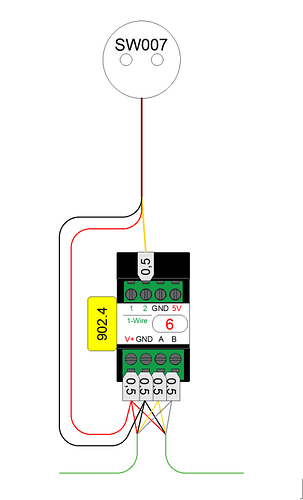

Подключил датчик как нарисовал (желтую жилу в w2).
Подключил обратно, модуль определился.
Замкнул контакты датчика, отвечающие за детектирование протечки, пальцем - нет реакции.

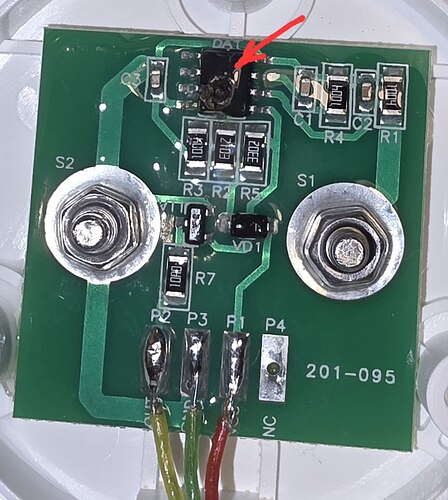

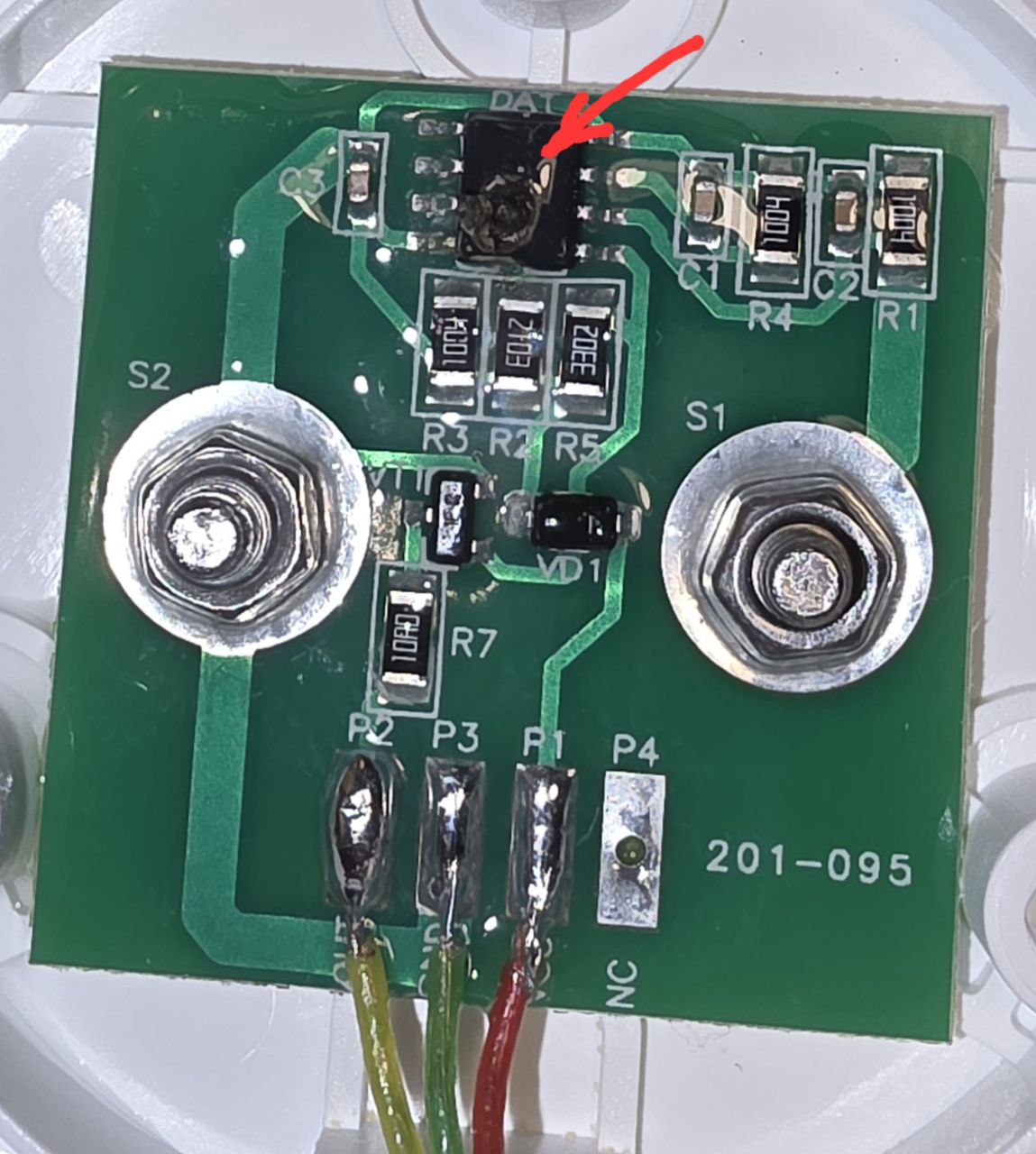

Замкнул проводом - короткий писк и транзистор пробило.

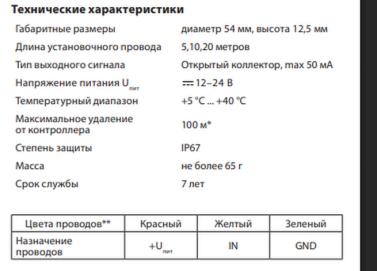

параметры выхода многократно превышают параметры входа модуля WB-M1W2.
Ну и в документации "Рекомендуется один раз в месяц проверять работоспособность
датчиков. Для этого влажной губкой замкните контакты датчика. "

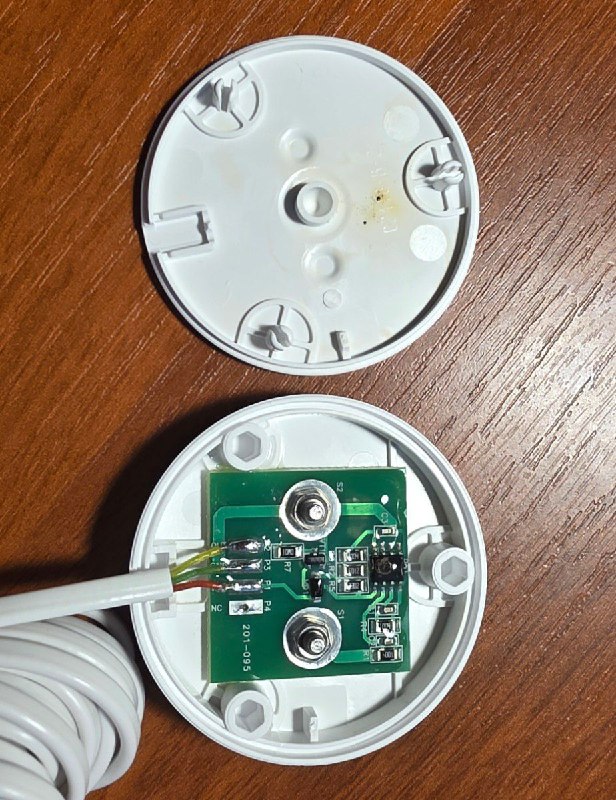

А что именно пробило в датчике?
Подключил новый датчик. Только gnd теперь взял сверху. Понимаю, что один и тот же потенциал и проверил (прозвонил), но всё же… Короче всё работает. Видимо действительно бракованный попался.
