Добрый день! Скажите пожалуйста можно ли использовать счётчики учёта WB-MAP6S на уличных опорах, и если возможно то как исключить статическое напряжение с витой пары?
Здравствуйте.
Какие условия предполагаются на уличных опорах? и какие сети планируете измерять?
Насколько я знаю, статическое напряжение возникает из-за трения. Прошу уточнить каким образом может возникнуть такой эффект - тогда будет понятно как от него защищаться.
Доброе утро, прошу прощения за свой английский… Перефразирую, как исключать наведенное напряжение? Планируем установку счётчиков в ip коробках на опорах уличных в садовом обществе. Сеть 220-380 СИП. Хотим смонтировать и продиагностировать пробный учёт электроэнергии на одной аллее. Далее при положительном результате планируем запустить все СНТ на такой контроль. Одна аллея в СНТ протяженностью 450 метров,хотим приобрести 11 приборов учёта.
Теперь ясно, благодарю за уточнение.
Для сети 380 следует использовать:
- WB-MAP3E - для одной нагрузки
- WB-MAP12E - для четырех нагрузок (располагающиеся в одном электрощите)
Также вам потребуются ТТ (токовые трансформаторы), по одному на кажду фазу. Выбирать их следует исходя из площади сечения кабеля и предполагаемых токов, согласно таблицам.
Также вам потребуется контроллер.
Если говорить о прокладке слаботочного кабеля для шины RS-485 (Modbus), то тут правила обычные, как для любых слаботочных трасс, т.е.:
- Не прокладывать рядом с силовыми.
- Если есть риск наведенных помех, то использовать экранированный кабель. Еще лучше его зазмелить. Подробнее тут.
В качестве ориентационной инструкции можете обращаться к этой статье:
Автоматизация мониторинга энергопотребления на Wiren Board
Если есть дополнительые вопросы или что-то не понятно - не стесняйтесь уточнять!
Должен дополнить ответ уточнением о том, что проектирование воздушных линий связи - специализированная история из за вероятностных влияний гроз. Неправильная реализация такого решения может иметь далеко идущие негативные последствия.
Таким образом, рекомендую обратиться к специалистам в данной области.
Добрый день, спасибо за рекомендацию. В связи с тем,что мы планируем смонтировать пробную линию, для этого и хотели связаться непосредственно по телефону с Вашим инженером для консультации дополнительной касающегося Вашего оборудования. Заказ на пробную линию уже сформирован и оплачен. Ещё вопрос, через какое расстояние необходимо устанавливать усилитель сигнала для качественной связи между устройствами, и необходимо ли установить дополнительное питание между приборами учёта?
День добрый.
Все индивидуально и решения о повторителе должны приниматься проектировщиком.
Для правильной организации шины RS-485 есть наша инструкция и множество материалов в интернете. Вот что о длине кабельной линии говорит документация:
Длина магистрального кабеля от конца до конца должна быть ограничена. Максимальная длина зависит от скорости передачи данных, кабеля (калибр, емкость или характеристическое сопротивление), количества нагрузок в последовательной цепи и конфигурации сети (2-проводная или 4-проводная).
Для максимальной скорости передачи данных 9600 бод и калибра AWG26 (или шире) максимальная длина составляет 1000 м. В конкретном случае, показанном на рисунке
22 (4-проводная кабельная система используется как 2-проводная кабельная система), максимальная длина должна быть разделена на два.

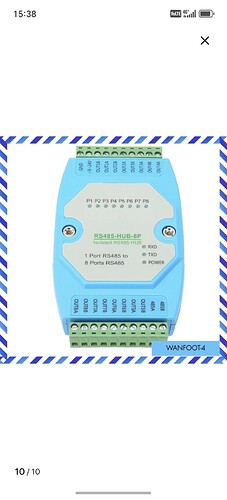

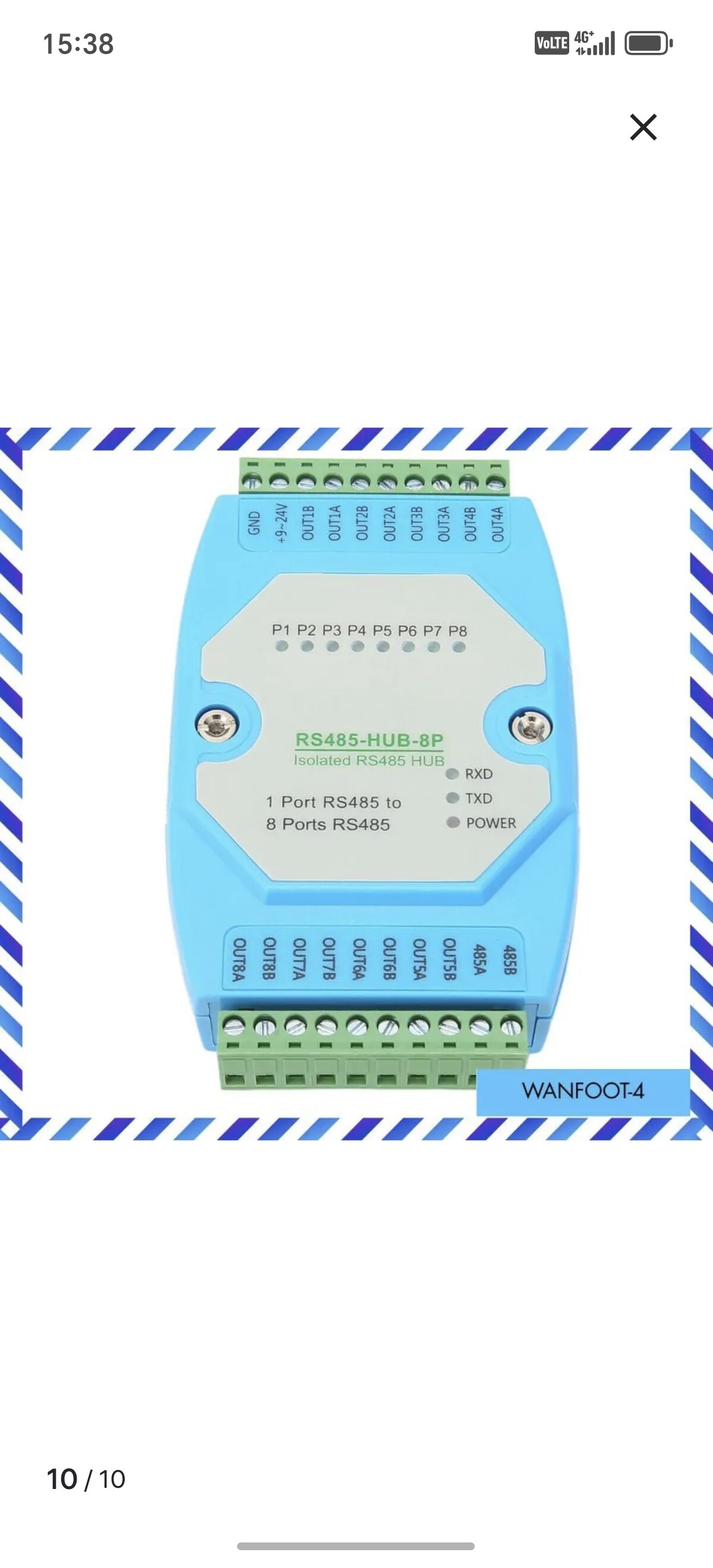

Отводы должны быть короткими, не более 20 м. Если используется многопортовый ответвитель с n отводами, каждый из них должен соответствовать максимальной длине 40 м, деленной на n.

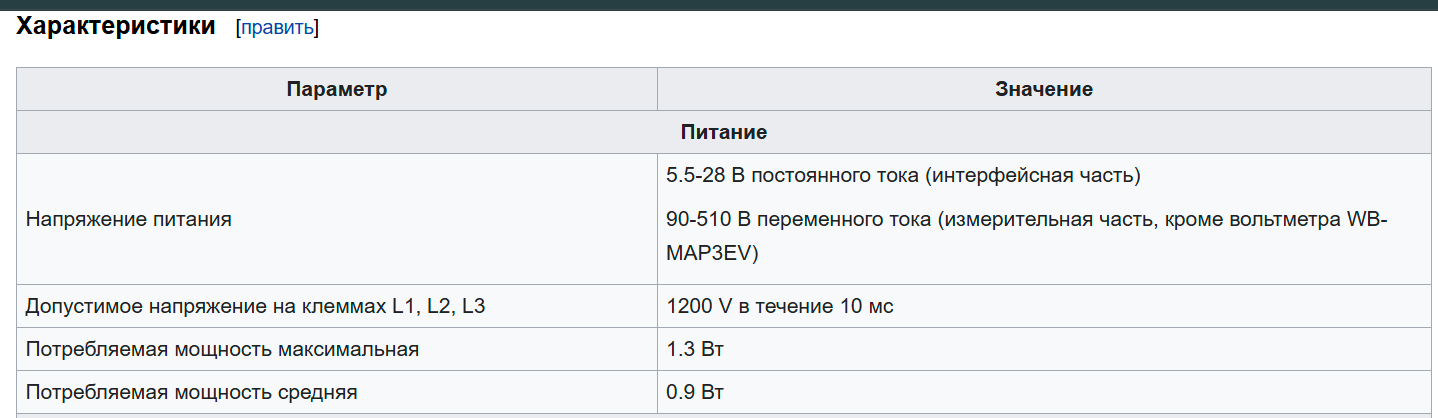

Если говорить про электропитание устройств, то это также задача проектировщика. В документации каждого из устройств указано потребление. Например, для WB-MAP3Е:
Следует правильно выбрать сечение кабеля, источник питания для линиии и пр.
Если расскажете подробно про свои условия - количество точек мониторинга, общую длину линии, расстояние между точками и сколько трехфазных (или однофазных) потребителей нужно мониторить в каждой точке - смогу дать более конкретные рекомендации.
