Как подключить WB LED и два WB AMPLED с двумя или тремя блоками питания по 600вт?

1

Можно ли объединять минусовые провода от трех блоков питания если в инструкции к БП это запрещено?
Есть две зоны освещения, одна 1000вт вторая около 800вт и еще RGBW, хочу поставить по два блока питания на каждую из зон по 600вт, и использовать в каждой из схем один WD LED и два WM AMPLED. Но не могу вычитать информацию как правильно связать два блока питания к двум усилителям?

1 Like
3

Здравствуйте! Если вас не затруднит, то покажите инструцию к БП.
И нарисуйте схему как хотите осуществить подлючение.

4

1g1rnl6jvzipsjogx5qxpasv40uwms94.pdf (2,4 МБ)

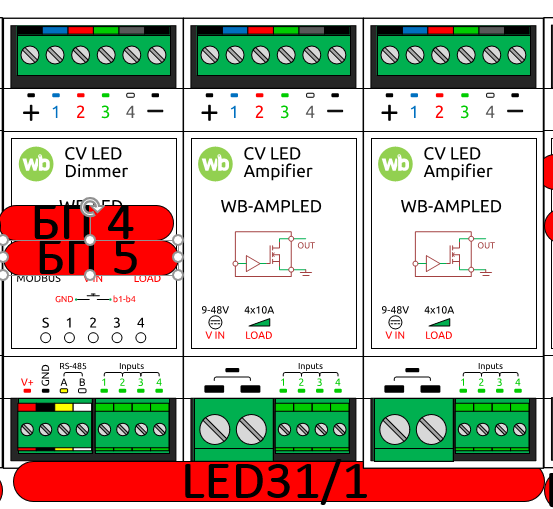

На изображении показана электрическая схема, включающая CV LED Dimmer и два CV LED Amplifier с обозначениями подключения и рабочих параметров. (Captioned by AI)
На изображении показана электрическая схема, включающая CV LED Dimmer и два CV LED Amplifier с обозначениями подключения и рабочих параметров. (Captioned by AI)553×509 33.4 KB

Хочу использовать один диммер и усилитель с одного блока питания а второй блок питания подключить к второму усилителю, но не объединять минусовые клеммы между двумя усилителями

5

А как предполагаете путь тока от входа второго усилителя? Через какую цепь он в таком случае будет течь?

6

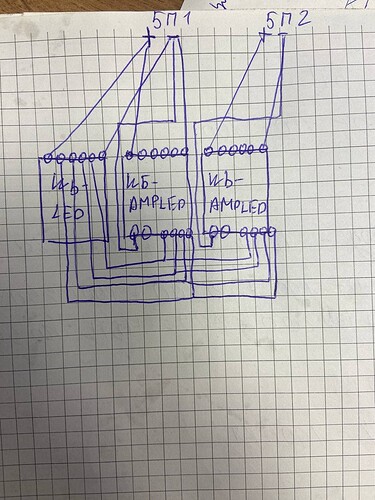

На изображении представлена схема подключения двух 7-сегментных индикаторов (5П1 и 5П2) с использованием усилителей (ИБ-AMPLG) и светодиодов (LED). (Captioned by AI)
На изображении представлена схема подключения двух 7-сегментных индикаторов (5П1 и 5П2) с использованием усилителей (ИБ-AMPLG) и светодиодов (LED). (Captioned by AI)960×1280 161 KB

7

Из документации на WB-AMPLED:

На изображении представлена таблица с входами, описывающая назначение ("Подключение управляющего сигнала") и тип входов ("Сухой контакт", общая земля) с указанием напряжения и тока. (Captioned by AI)
На изображении представлена таблица с входами, описывающая назначение ("Подключение управляющего сигнала") и тип входов ("Сухой контакт", общая земля) с указанием напряжения и тока. (Captioned by AI)920×123 10.8 KB

Куда, по какой цепи потечет ток входов правого усилителя?
Иными словами - работать не будет .

8

Как реализовать такую задачу?

9

Я не нашел в руководстве запрета соединения минусов блоков питания.
Вижу запрет объединения обоих выводов.

10

Если вы хотите гальванически полностью развязать узлы - тогда можно рассчитать схему на оптронах, например.

11

Добрый день!
Получилось ли решить вопрос?
