Добрый день. Прошу Вас оказать поддержку в подборе вашего оборудования для автоматизации частного дома - 3 этажа
Вводные данные:
Котельное оборудование - газовое. Контроллер для управления - Zont
Автоматищация отопительного оборудования:
2.1. 1 этаж:
2 зоны с конвектором водяным
4 зоны с водяным тёплым полом
2.2. 2 этаж:
4 зоны с конвектором водяным
2 зоны с водяным тёплым полом
2.3. 3 этаж:
1 зона водяным тёплым полом
Управление по температуре воздуха и температуте тёплого пола
Система вентиляции кондиционирования воздуха: приточная установка, увлажнитель воздуха, кондиционеры (1 наружный блок и 4 внутренних) по всему объекту. Есть Modbus, управление по WI-Fi. Включить в систему автоматизации на базе вашего оборудования.
Автоматизировать автополив (если это возможно)
Автоматизация осветительного оборудования. На данный момент этот пункт на этапе согласования. оборудование ваше известно, вопрос пока в количестве модулей, ибо осветительных устройств и выклчателей (звонкового типа) много. Этот момент будет понятен чуть позже.
А какой интерфейс имеет контроллер, какой протокол можно использовать для управления им? Или планируете использовать этот контроллер как основной?
Просто описания структуры - мало, то есть тут непонятно что именно хотите контролировать и как управлять.
То есть - какие устройства управления предусмотрены проектом? Какие датчики?
Вот есть статьи про типичные реализации: Статьи - Wiren Board
Само управление, алгоритм - оно как раз реализуется несложно. Гораздо важнее иметь набор датчиков, как пола так и воздуха.
То есть типичный двухступенчатый метод когда радиаторы включаются когда теплоотдача полов недостаточна а температура уже приближается к максимальной для пола.
То есть управление возможно, вопрос, как обычно в деталях: например в том как определить “достаточность” полива или его необходимость. То есть если по расписанию время поливать но прошел дождь (датчик влажности почвы) - то полив откладывается/уменьшается его объем.
Благодарим Вас за очень подробно описание задачи и проекта.
Я переслал запрос на портал поддержки, коллеги из тех. отдела постараются разобраться и помочь.
Рекомендуем не удалять их почту, из копии, что бы они сразу получали Ваши запросы.
Добрый день, уважаемая техническая поддержка WB. Однозначно остановились на вашем оборудовании для упрваления следующими нагрузками, согласно ТЗ.
У нас везде самовозвратные кнопки Jung, для которых нужны были реле хагер. Хагер отменяем, ставим WirenBoard. Кнопки работают + можно управлять онлайн в приложении + управление с настенной панели WirenBoard

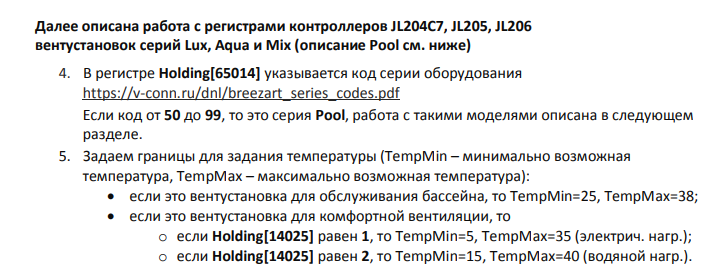

Управление приточной вентиляцией + увлажнителем Breezart по Modbus
То есть управление возможно, вопрос, как обычно в деталях: например в том как определить “достаточность” полива или его необходимость. То есть если по расписанию время поливать но прошел дождь (датчик влажности почвы) - то полив откладывается/уменьшается его объем.
Как пользователь и WB и ЗОНТов попробую внести ясность в этот вопрос…

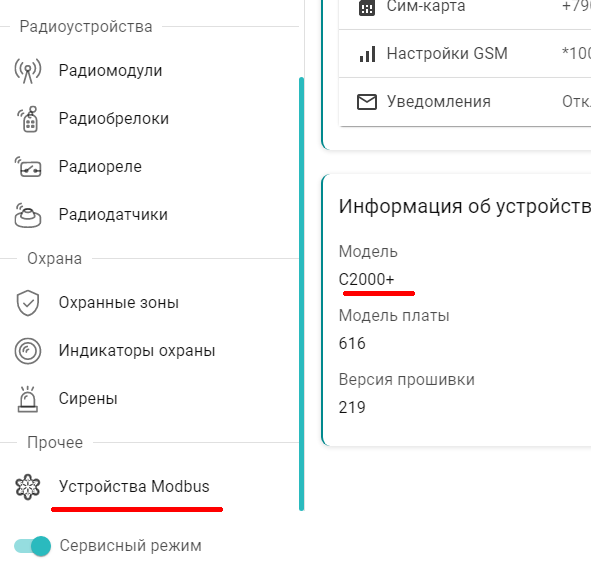

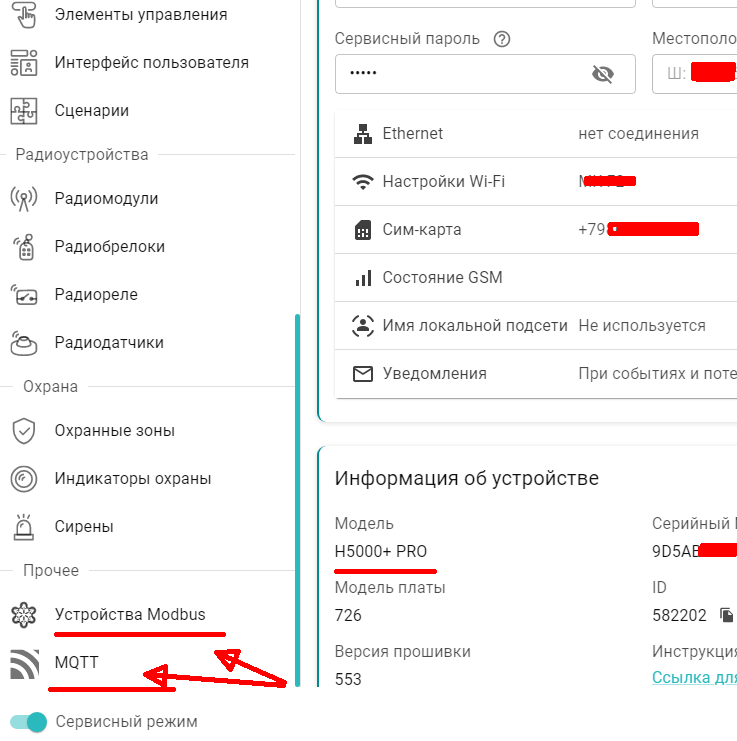

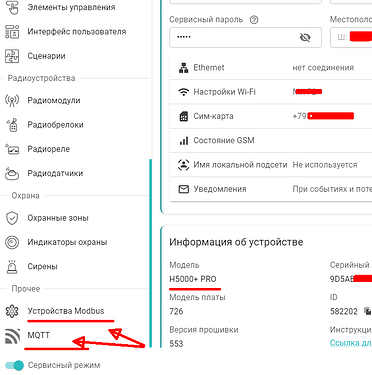

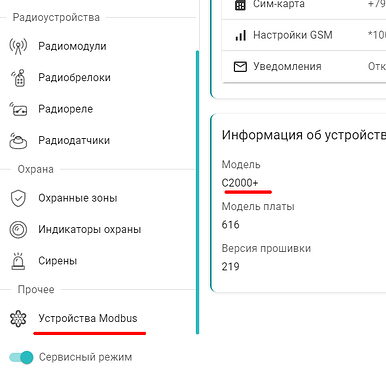

ZONT (свежие версии) поддерживает работу с ModBus, то только в режиме мастера (Зонт формирует запросы к устройствам, например может считывает состояние датчиков или управлять “modbus реле”). Как slave Зонт не работает (т.е. у него нет регистров. доступных для обращения по протоколу modbus)
Да, именно так.

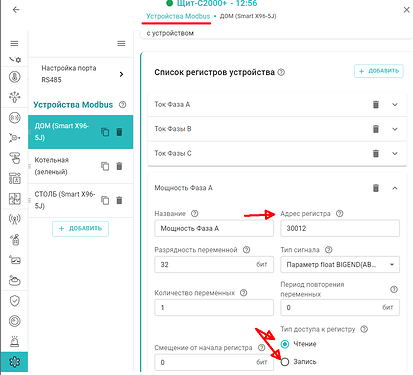

Тем более, что поддержка modbus у ЗОНТов не совсем полная (гибкая), но в ряде случаев она помогает расшить доступную ЗОНТу периферию (подключение сторонних датчиков и исполнительных устройств) без “сторонних серверов и пр.”.
Хорошо. Тогда задача следующая. Так как пока оборудование зонт не приобреталось, назревает вопрос управления всей автоматики через WB. В том числе и котла, тёплых полов, стен, датчиков, сервоприводов. На сколько это осуществимо и можно грамотно реализовать ?
Насколько правильно я понимаю, нам нужен модуль OpenTherm предустановить в контроллер.
По последним изменениям у нас еще будут датчики, считывание данных с которых, происходит по шине KNX. Проект вобрал в себя все лучшее и странное) тем не менее. Какие мои соображения:
Датчики на KNX информация - пожелание заказчика. Так как ему нравится внешний вид. Однако, если есть хорошие варианты других производителей, можем посмотреть и их. Самое лучшее - простая реализация автоматизации без костылей
Интересует возможность управления сценариями освещения при помощи модуля реле WB-MR6C v.3.
Данный модуль я применяю для управления светодиодными осветительными приборами кроме устройств с импульсными блоками питания. Для импульсников применяются реле WB-MR6LV/S. Заложил сразу помощнее, чтобы у заказчика была возможность “разгуляться” по мощности подсветки (хотя осветительная нагрузка и без того насыщенная по каждой комнате). Будут ещё реле.
На данный момент имеем 6 реле WB-MR6C v.3 и 3 реле WB-MR6LV/S (проект в разработке и это модули только на 2 этаж трёхэтажного строения. 3 этаж не в счёт - небольшая нагрузка учитана в щите 2 этажа). У заказчика пожелание - возможность управлять нагрузкой и сценарием с одного выключателя. То есть через блок WB-MR6C v.3 у нас включается одна из нагрузок (короткое нажатие выключателя звонкового типа) - лампа спальни, и через эту кнопку должна быть предусмотрена возможность (при длительном нажатии) управлять освещением всего дома. Либо, в данном случае мы можем использовать шлейф от входа кнопки данного модуля для подключения к модулю счётных выходов WB-MCM8. То есть управлять нажатием коротким программно через 1 реле, а длинное нажатие контролирует реле счётных выходов. Вопрос заключается ещё в том, что мы должны выключать (или включать) всё работающее на момент выполнения сценария освещение, с учётом того, что ещё есть щит 1 этажа, в котором также будут присутствовать модули и осветительные нагрузки.
Управление котельным оборудованием - через WIren Board.
Котёл согласуется по OpenTherm (есть в списке поддерживаемых устройств). Соответственно ставим модуль в Контроллер.
Электрическая тёплая стена (1 шт.)
Водяной тёплый пол - 7 шт.
Конвекторы отопления внутрипольные водяные без вентилятора - 7 шт.
Для определения температуры помещения используются датчики с протоколов KNX.
Сервоприводы установлены на краны в отдельном помещении.
Моя реализация по полам и конвекторам следующая
По газовому котлу всё ясно. Ещё есть электрический котёл, но он как ререрв, заказчик не бдет его подключать к системе.
Тёплая стена - 1 датчик 1-wire - кабель в щит к контроллеру, реле MRWM2 - задействован 1 выход для управления “тёплой стеной”.
Для водяного пола использую 7 датчиков 1-Wire, подключаю к контроллеру WB. Для переключения работы сервоприводов буду использовать МДВ WBIO-DO-SSR-8. Актуаторы на данный момент не подобраны, рассматривается вариант BOSCH.4.
С конвекторами отопления будет немного другая история. (см п.5)
Управление будет от контроллера через сценарий WB-Rules. От датчиков температуры (Датчики на шине KNX) контроллер будет получать информацию по температуре помещения (а также влажности и СО2), Предполагается, что в Home Assistant можно будет управлять температурой включения/отключения подачи воды посредством сервопривода.Температура помещения устанавливается через приложение, датчик по шине KNX предоставляет данные о климате, сервопривод отрабатывает, в зависимости от заданных условий. Соответственно, для данных сервоприводов мы используем тот же МДВ WBIO-DO-SSR-8. Получается 2 модуля - для тёплых полов 7 каналов и 7 каналов для конвекторов.
Подскажите, на сколько направление мыслей верное?
P.s.
Датчики KNX - желание заказчика
Управление без настенных термостатов - желание заказчика
Если есть в списке поддерживаемых - да, можно будет управлять.
WB-MRWM2 - не слишком ли мощное? Нет, его скорее всего хватит с запасом, но для мощностей до киловатта и WB-MR6С вполне достаточно. Разве что один канал и так есть свободный.
Актуаторы на 24 вольта? Если да - можно будет управлять.
Правильно ли я понимаю, что настройка шины KNX возможна с помощью данного модуля, без использования стороннего ПО от самих KNX или настройки, флаги и другие функции всё же настраиваются черех официальное приложение поддержки данного протокола?
На данный момент остался 1 вопрос. Подключение электроприводов штор.
Пока точное наименование оборудования неизвестно, но буду выбирать с возможность управления по RS485 и сухими контактами (подключение выключателей).
Вопрос в плане подключения приводов по RS485.

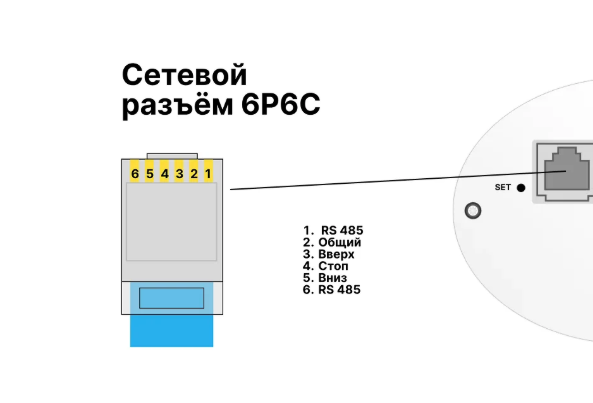

Так как предполагаемые приводы имеют подключение по RJ-12, то логично, что шлейфовое подключение, с одной стороны мы рассматрвать не можем. Либо подключать 2 жилы от А и B контактов RS485 и подпаиваться к кабелю в конце перед подключением штекером к приводу - дальше 2 проводника обратно в щит и шлейфом к следующему приводу. Считаю такой вариант сильно замороченным и не совсем коректным и рассматриваю подключение по WB-BUSHUB. В добавок различные дополнительные пайки могут смещать показатель значения сопротивления кабельной линии.

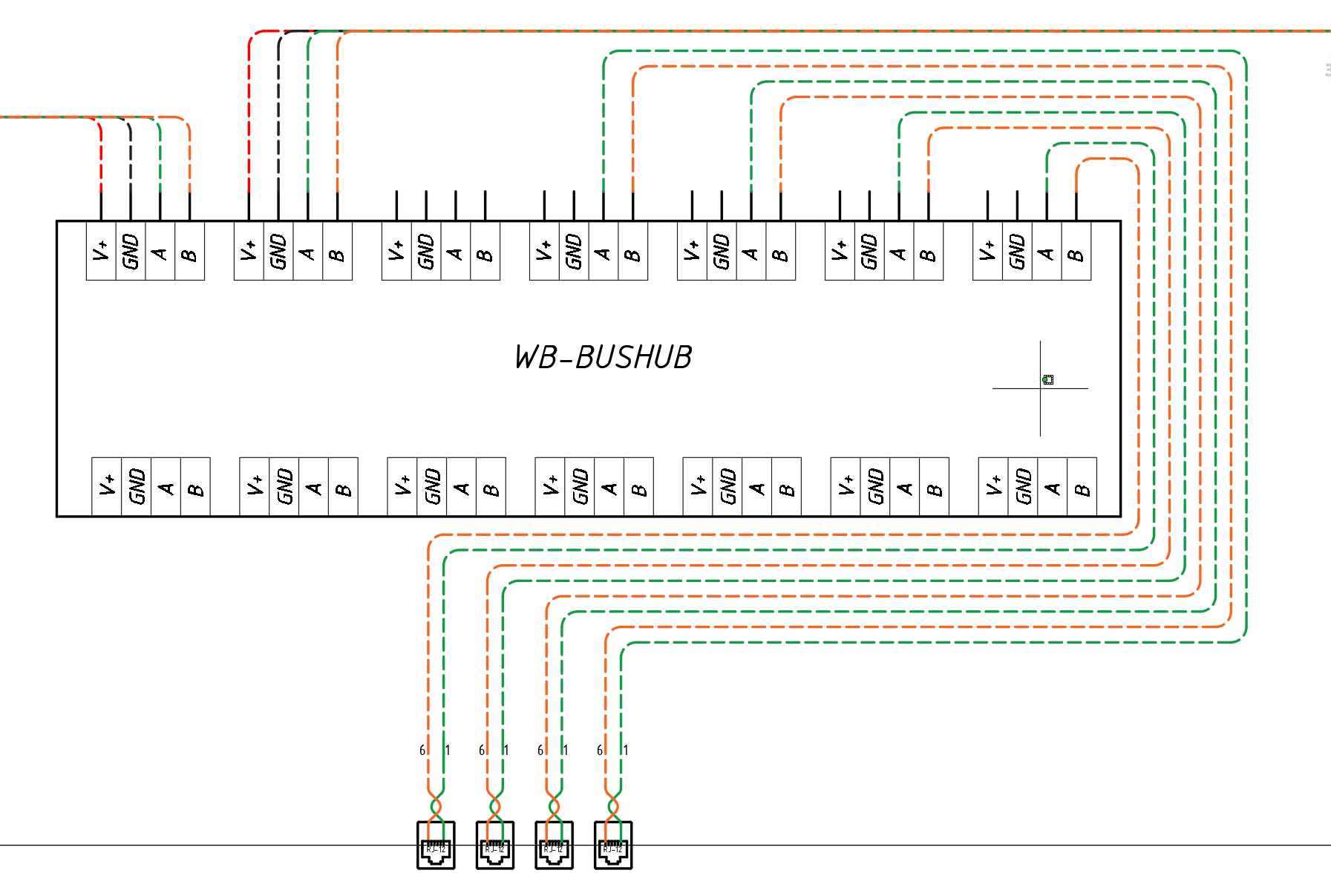

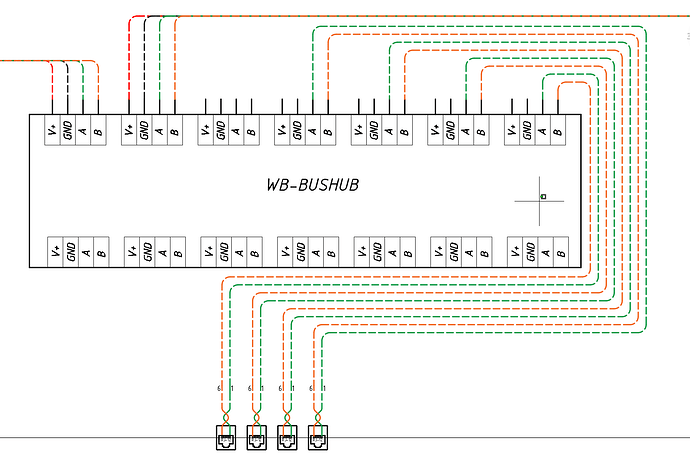

При использовании хаба предполагаю следующее подключение
Первый и второй разъёмы используются для подключения предыдущего и последующего устройств ModBus WirenBoard (реле), но я ориентируюсь на подключение этого модуля в конце линии без необходимости подключать последующие модули, только приводы штор. Количество приводов на данный момент уточняется - их будет явно больше 4 шт, но подключение сделал для наглядности. ПОнимаю, что если будет использоваться второй ряд клемм - нужна перемычка.
На сколько корректна данная схема, если мы не учитываем скорость передачи данных для приводов штор.
Либо все же оставить последовательное соединение и решить этоот вопрос первым вариантом подключения без топологии “Звезда”
