Меркурий 230 ART-02 CN

не могу подключится
все сделал строго по инструкции Использование счётчика Меркурий 230 с контроллером Wiren Board — Wiren Board

в /etc/wb-hardware.conf второй порт переведен в режим UART-CAN/ терминатор выключен

в /etc/wb-mqtt-serial.conf установлен 9600- N 8- 1 из серийника меркурия 01875467 - 08г указал в адрес 67.

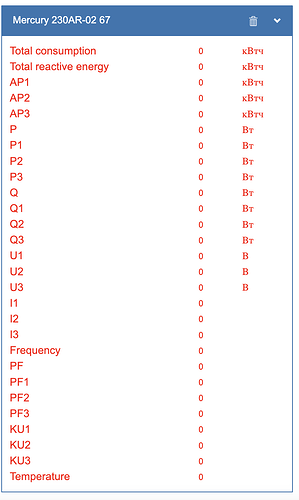

утройство появилось, но красное и данных нет

в логах

|13-09-2023 11:56:32.137 [wb-rules]|INFO: mercury230ar02_67/Total reactive energy: failed to convert value '', passing raw, error: This control is incomplete|
|---|---|
|13-09-2023 11:56:32.136 [wb-rules]|INFO: mercury230ar02_67/Total reactive energy: failed to convert value '', passing raw, error: This control is incomplete|
|13-09-2023 11:56:32.135 [wb-rules]|INFO: mercury230ar02_67/Total reactive energy: failed to convert value '', passing raw, error: This control is incomplete|
|13-09-2023 11:56:32.135 [wb-rules]|INFO: mercury230ar02_67/Total consumption: failed to convert value '', passing raw, error: This control is incomplete|
|13-09-2023 11:56:32.133 [wb-rules]|INFO: mercury230ar02_67/Total consumption: failed to convert value '', passing raw, error: This control is incomplete|
|13-09-2023 11:56:32.133 [wb-rules]|INFO: mercury230ar02_67/Total consumption: failed to convert value '', passing raw, error: This control is incomplete|
|13-09-2023 11:56:32.131 [wb-rules]|INFO: mercury230ar02_67/Total consumption: failed to convert value '', passing raw, error: This control is incomplete|

Добрый день.
Если есть возможность, пришлите руководство на этот счетчик.
Также пришлите диагностический архив.
Пришлите фото подключения контроллера и счетчика.

у вас даже описание подключения именно этой модификации счетчика есть в инструкциях. поэтому его и купил. оказывается не все так просто даже по инструкции %) фото подключения есть в инструкции. именно так и подключил. длина провода 1 метр

приложен диагностический архив, доступен только сотрудникам поддержки
(238,9 КБ)

Пришлите скрин настройки из в веб-интерфейса “Модулей расширения и портов”, а также скрин “Настройки драйвера serial-устройств”.
Есть ли у вас правила как-то обрабатывающие параметры с счетчика?
Также пришлите фото подключения как сделано у вас.
UPD: замерьте напряжение питания на клеммах 18 и 23. Каков номинал питания интерфейса?

зачем вам скрин то? я же все описал.

в /etc/wb-hardware.conf второй порт переведен в режим UART-CAN/ терминатор выключен

в /etc/wb-mqtt-serial.conf установлен 9600- N 8- 1 из серийника меркурия 01875467 - 08г указал в адрес 67.

логи выложил. напряжение замерю. но оно такое же как на 1 порту 485 я думаю.

Вы изменяете файлы вручную или настраиваете через веб-интерфейс? Если через веб-интерфейс, то пришлите скрины настроек.

Необходимо замерить напряжение питания интерфейса на клеммах 18 и 23 счетчика.


Вопрос именно про то, каким напряжением питаете интерфейсные цепи счетчика.

именно так и подключил к контроллеру по второму порту 485. замерить удаленно не могу к сожалению. позже померяю.

смутило то, что он в логах его определяет же. пишет же что mercury230ar02/ это не я его так называл. пустая строка есть. распарсить не может просто
.

Какое все ж там напряжение? Если более 12 - то можно уже чинить, скорей всего.

24 вольта на Контроллере между контактами +Vout и GND
нет напряжения на клеммах 18 и 23 счетчика.


синий оранжевый белосиний белооранжевый


23 - синий
24 - белосиний
18 - оранжевый
19 - белооранжевый

По фото вижу, что некорректно подключена витая пара для RS-485. RS-485 нужно организовывать по витой паре. Т.е. использовать или пару бело-оранжевый/оранжевый, или бело-синий/синий.

Что-то видимо не так с проводкой. Но здесь смущает то, что по руководству на счетчик питание интерфейса должно быть от 5,5 до 12 В. Не стоит питать 24 вольтами. Запитайте шину RS-485 соответствующим номиналом. Может помочь наша документация по данной шине.

Михаил, ну почитайте вашу же документацию. ссылки неоднократно приводил. я не делал чтото иного как по инструкции.

Витая пара на 50 сантиметрах не имеет большого значения как подключена. не будет наводок и прочего. подключено все корректно. не вводите людей в заблуждение.

станОвитесь не поддержкой, а девочками в операторе связи какимито работающими по инструкциям с пенсионерами. Прошу еще раз прощения, ничего личного.

Давайте все таки рассуждать как технические специалисты.

ни о каких 5-12 вольт в вашей инструкции речи не идет Использование счётчика Меркурий 230 с контроллером Wiren Board — Wiren Board

что я сделал не так?

давайте совместно изменим инструкцию чтобы следующие пользователи не задавали лишних вопросов.

Про это написано в инструкции счетчика.
У нас написано, про подключение - минимально необходимоее, само Подключение питания следует осуществлять именно по инструкции прибора.
его необходимость - указана
Screenshot_20230919_182022

Предполапгается что перед составлением схемы монтажа инструкция к подключаемому прибору уже прочитана.
Подача 24 вольт вместо 12 - скорей всего приводит к неисправности.

Инструкцию счетчика?

давайте поправим и уточним можно ли брать 5в и откуда.

и обязательно крупными буквами про то, что питание на шине может не соответствовать необходимому питанию на Меркурии.

в итоге я подключив по инструкции получил сгоревший счетчик похоже. если не контроллер вообще.

В нашей документации описано использование счетчика с нашим контроллером. Писать о том каким номиналом необходимо запитывать стороннее устройство мы не можем, т.к. производитель может внести изменения в свое устройство, а мы банально можем за этим не уследить.

Доведу данное пожелание до коллег, занимающихся документацией.

Все-таки, если счетчик исправен, то для его подключения к нашему контроллеру, необходимо подать питание, заявленное в инструкции к счетчику. Попробуйте. Если возникнут вопросы по подключению, обращайтесь, постараемся помочь.
