Настройка DALI GW2

Здравствуйте.
Не получается подключить DALIGW2 к контроллеру по TCP.
Только начинаю осваивать WB. Сейчас конфигурация такая: контроллер, ноутбук, WB-MIO-E v.2, DALI GW2 подключены к коммутатору tl-sg105. Связь ноутбука с контроллером есть, WB-MIO-E v.2 то же работает. Пробные правила управляют реле WB-MR6C v.3 и диммером WB-lED подключенными к WB-MIO-E v.2, а управлять DALI GW2 не получается.
В вкладке каналы MQTT много ошибок


Сетевые настройки такие:
-контроллер ip 192.168.1.3 шлюз 192.168.1.1
-WB-MIO-E v.2 192.168.1.7
-ноутбук ip 192.168.1.2 шлюз 192.168.1.1
-DALI GW2 192.168.1.4 шлюз 192.168.1.1

Через Simple DALI Configurator получается управлять светильниками.
Что я не так делаю?
Можно еще попросить пример правила. Например включение светильника 0 DALI при изменении состояния входа 1 реле WB-MR6C. Что бы понять синтаксис.
Спасибо.

Добрый день.
Как настроен модуль WB-MIO-E?
Проверьте, совпадают ли настройки подключения RTU шлюза DALIGW2 с WB-MIO-E.
Так же пришлите диагностический архив.

Примеры правил есть в документации.

Настройки шлюза и WB-MIO-E не совпадали, изменил настройки шлюза DALI GW2.


Ни чего не изменилось.

Архив
diag_output_AX63MTDS_2023-12-26-16.35.04.zip (195,5 КБ)

Прошу прощения, почему-то подумал, что шлюз DALIGW2 у вас подключен по RS485.

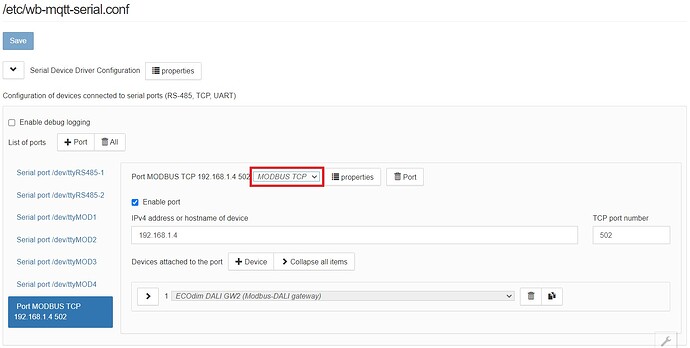

Установите тип порта — MODBUS TCP

Спасибо, как это я проглядел в настройках не понимаю.
Вроде стало управляться, но загрузка шины идет постоянно, прибор шумит (потрескивает) это нормально?
Есть ошибки в каналах MQTT


diag_output_AX63MTDS_2023-12-26-21.34.23.zip (204,0 КБ)

Как организовано подключение? Пришлите фото. Какие устройства подключены к шлюзу?

После подключения устройств к шине DALI они должны быть настроены в конфигураторе сети DALI от ECOdim. Читаются ли данные параметры, по которым идут ошибки, в конфигураторе? Если нет, то необходимо отключить опрос данных каналов.

Я грешу на светильники Трековый светильник Points Exility 3000-6000K 12Вт 36° Dim Dali | TR031-4-12WTW-DD-B купить в Москве, СПб – и других городах России
Светильники даже в конфигураторе ecodim не нормально себя ведут. Экспериментирую на 3-х светильниках (всего куплено 68шт.)из этих трех два определяются конфигуратором сети один нет, из двух которые определяются только один добавляется в группу, про второй программа пишет “нет ответа от устройства”, но он все равно добавляется в группу т.к. управляется через менеджер команд ecodim как относящийся к группе в которую я его добавил. Третий светильник который конфигуратор не нашел управляется менеджером команд ecodim как индивидуальный светильник.
В интерфейсе WB присутствуют все 3 светильника.
В интерфейсе WB вкладка устройства ползунок изменения цветовой температуры красный, но работает правда часто скидывается на 0 (ползунок), светильник не скидывается.
Еще если управлять широковещательными командами (из вкладки устройства WB), при изменении той же цветовой температуры светильники реагируют по разному то все изменяют, то какой ни будь один не изменит параметр, при следующем изменении параметра уже изменит.
Чехарда какая то происходит.
Сегодня возьму еще 3 светильника на пробу.

В таком случае сперва нужно разобраться с конфигуратором. Настройка светильников в данной программе должна быть выполнена корректно.
Так же учтите, что при работе с программой-конфигуратором опрос с контроллера должен быть остановлен.

Спасибо, буду пробовать.

Один светильник из 6, нормально определился конфигуратором. Ошибок нет. Когда включаешь опрос в WB шлюз начинает постоянно грузится. Загрузка шины дали постоянно прыгает то вверх то вниз, иногда доходит до 100%, но все равно не останавливается. В каналах MQTT разные строки относящиеся к шлюзу то показывают ошибку то зеленые и это не останавливается.
Вообще нормально что шлюз не может завершить загрузку шины?
С стороны ecodim мне то же пытаются помочь, посмотрим что получиться.



Когда выключаешь канал шлюз сразу перестает шуметь и гаснет красный светодиод расположенный у разъема питания.

В документации к шлюзу DALIGW2 указано, что для корректной работы должен быть подключен специализированный источник питания DALI. Выполните питание шлюза DALIGW2 от источника питания DALIPS. Судя по фото — у вас питание на клеммы шлюза DALIGW2 идёт от другого источника питания.

1 Like

В шлюзе GW2 мощность указана 5Вт в электронной версии документа и 10 Вт в бумажном паспорте который идет с прибором, а в DALIPS максимальная выходная мощность 3 Вт.
Поэтому питание GW2 подключил к блоку питания 24в который питает контроллер WB.
А шина DALI подключена от DALIPS.

Ну судя по примеру — подключено так.
Опять же — в случае работы из конфигуратора, когда подключен один светильник — управление происходит без каких-либо проблем? Если так, то попробуйте выполнить рекомендации.

Да при работе из конфигуратора, при одном светильнике который нормально определяется все работает хорошо.

Ну а выполнение рекомендаций для снижения нагрузки на сеть не помогает?

Буферизацию ставил 5, не помогло.
Опрос не используемых каналов отключал.
Увеличивал время опроса загрузки шины Dali до 2 минут, какое-то время загрузки шины не было, потом когда начиналается загрузка уже не останавливается и постоянно проходят ошибки четнния разных каналов шлюза.
https://disk.yandex.ru/i/JnoqCqTxjT6hWg

А для других используемых каналов время опроса пробовали увеличить?

Наверно нет, непомню. Сегодня вечером еще попробую.

Добрый день.
Есть результат?
