Настройка WB-MAP12E

Добрый день.
Схема подключения: вход питания три фазы, от каждой фазы идет по четыре линии для питания оборудования. В общем случае хочется иметь 12 счетчиков потребляемой мощности. Как правильно настроить? Нужно как-то переключать режимы “одна фаза - три фазы” и проверять правильность подключения фаз? Или достаточно просто смотреть на значения формата “Ch 3 P L3”?
Спасибо!

Добрый день.

При правильном подключении токовых трансформаторов в соответствии с фазами настройка не требуется. В ином случае поможет настройка маппинга фаз.

Нет. Проверка правильности подключения описана в документации — Многоканальный счётчик электроэнергии WB-MAP12E — Wiren Board

И складывается впечатление, что неверно считает. Подключено три сервера. По датчиками самих серверов - до 600 Вт каждый. Итого должно быть до 1800 (нагрузка одинаковая). В каждом сервере по два БП, подключены соответственно по три на две из 12-ти линий. По мониторингу модуля - эти две линии нагружены, в сумме максимум около 1300 Вт.

По углам фаз как у вас в документации - 0, 120, -120. Это значит все верно?

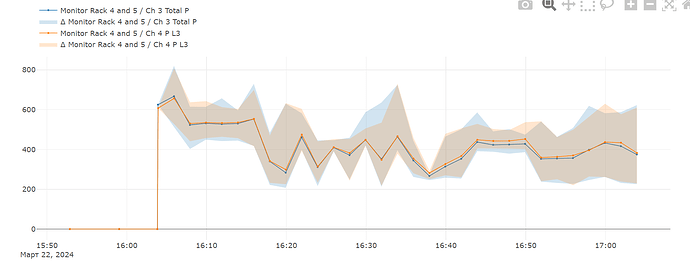

Данные с модуля

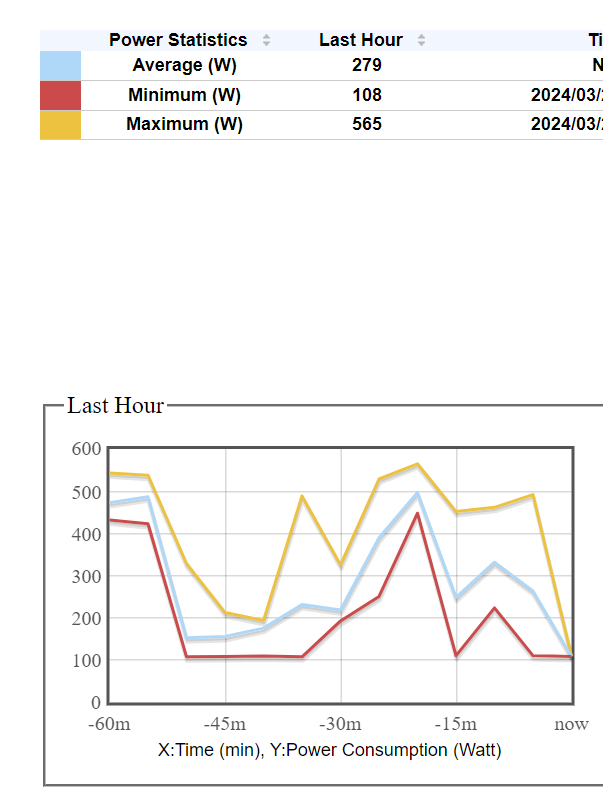

Данные с одного сервера

Хотя если по средним смотреть, может и похоже. Еще понаблюдаем.

Больше интересуют углы между током и напряжением. Покажите, какие у вас текущие значения.

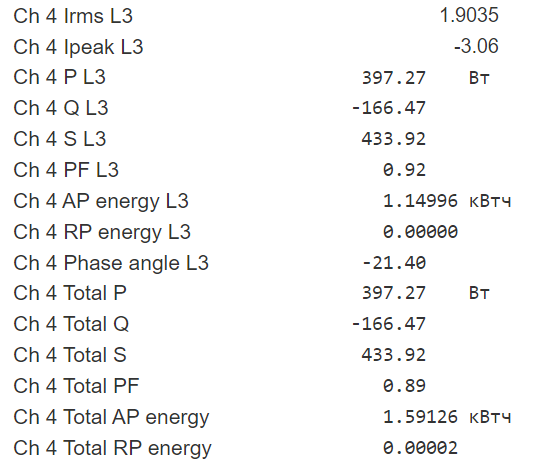

Screenshot_B1
Screenshot_B2
Screenshot_B3
Остальное по нулям (если не считать Ch * ** energy L*).

Ну т.е. вся нагрузка на одной фазе. В целом выглядит нормально.
