Непонятное поведение диммера WB-MDM3

Периферийные устройства Диммеры WB-MDM
1

Добрый день!
Ситуация следующая, я только начинаю запуск всей системы, первым делом я решил проверить работу диммера без подключения к контроллеру ( я подключил к нему обычную лампу накаливания, питание и .т д.) лампа работает, диммируется по кнопке все хорошо, но минут через 5 лампа стала самопроизвольно отключаться и включатся, причем с разными интервалами отключения ( от быстрого мерцания, до 5 секунд), я пробовал менять лампы, автоматы, проверил все внешние факторы которые могли на это влиять. Я подключил диммер к контроллеру (для питания кстати используется HDR-30-24) подключил его к порту RS485-1, добавил в систему и подключил второй канал. Проблема ушла, но после перезагрузки контроллера и диммера появилась снова, причем на обоих канал. Странно что в настройках в конфиге диммер отображается, но информации о каналах нет. Я обновил полностью контроллер и диммер, через ssh, как написано на сайте, все прошло штатно и без ошибок, но проблема осталась. В связи с этим вопросы:

  1. Где мне посмотреть лог чтобы вам его его отправить?
  2. Что еще можно сделать для проверки?
3

Добрый день.
Покажите вывод mqtt для топиков диммер, то есть выполните

mosquitto_sub -v -t /devices/{ИмяДиммера}/#

и дождитесь проявления странного поведения.
В самом интерфейсе при “миганиях” - чтонибудь изменяется?

4

root@wirenboard-ANUNT2RP:~# mosquitto_sub -v -t /devices/wb-mdm3_130/#
/devices/wb-mdm3_130/meta/driver wb-modbus
/devices/wb-mdm3_130/meta/name WB-MDM3 130
/devices/wb-mdm3_130/controls/K1 0
/devices/wb-mdm3_130/controls/K1/meta/order 1
/devices/wb-mdm3_130/controls/K1/meta/readonly 0
/devices/wb-mdm3_130/controls/K1/meta/type switch
/devices/wb-mdm3_130/controls/K2 1
/devices/wb-mdm3_130/controls/K2/meta/order 2
/devices/wb-mdm3_130/controls/K2/meta/readonly 0
/devices/wb-mdm3_130/controls/K2/meta/type switch
/devices/wb-mdm3_130/controls/K3 1
/devices/wb-mdm3_130/controls/K3/meta/order 3
/devices/wb-mdm3_130/controls/K3/meta/readonly 0
/devices/wb-mdm3_130/controls/K3/meta/type switch
/devices/wb-mdm3_130/controls/Channel 1 0
/devices/wb-mdm3_130/controls/Channel 1/meta/max 100
/devices/wb-mdm3_130/controls/Channel 1/meta/order 4
/devices/wb-mdm3_130/controls/Channel 1/meta/readonly 0
/devices/wb-mdm3_130/controls/Channel 1/meta/type range
/devices/wb-mdm3_130/controls/Channel 2 100
/devices/wb-mdm3_130/controls/Channel 2/meta/max 100
/devices/wb-mdm3_130/controls/Channel 2/meta/order 5
/devices/wb-mdm3_130/controls/Channel 2/meta/readonly 0
/devices/wb-mdm3_130/controls/Channel 2/meta/type range
/devices/wb-mdm3_130/controls/Channel 3 100
/devices/wb-mdm3_130/controls/Channel 3/meta/max 100
/devices/wb-mdm3_130/controls/Channel 3/meta/order 6
/devices/wb-mdm3_130/controls/Channel 3/meta/readonly 0
/devices/wb-mdm3_130/controls/Channel 3/meta/type range
/devices/wb-mdm3_130/controls/Serial 4270417493
/devices/wb-mdm3_130/controls/Serial/meta/order 20
/devices/wb-mdm3_130/controls/Serial/meta/readonly 0
/devices/wb-mdm3_130/controls/Serial/meta/type text
/devices/wb-mdm3_130/controls/Input 1 0
/devices/wb-mdm3_130/controls/Input 1/meta/order 7
/devices/wb-mdm3_130/controls/Input 1/meta/readonly 1
/devices/wb-mdm3_130/controls/Input 1/meta/type switch
/devices/wb-mdm3_130/controls/Input 2 0
/devices/wb-mdm3_130/controls/Input 2/meta/order 8
/devices/wb-mdm3_130/controls/Input 2/meta/readonly 1
/devices/wb-mdm3_130/controls/Input 2/meta/type switch
/devices/wb-mdm3_130/controls/Input 3 0
/devices/wb-mdm3_130/controls/Input 3/meta/order 9
/devices/wb-mdm3_130/controls/Input 3/meta/readonly 1
/devices/wb-mdm3_130/controls/Input 3/meta/type switch
/devices/wb-mdm3_130/controls/Input 4 0
/devices/wb-mdm3_130/controls/Input 4/meta/order 10
/devices/wb-mdm3_130/controls/Input 4/meta/readonly 1
/devices/wb-mdm3_130/controls/Input 4/meta/type switch
/devices/wb-mdm3_130/controls/Input 5 0
/devices/wb-mdm3_130/controls/Input 5/meta/order 11
/devices/wb-mdm3_130/controls/Input 5/meta/readonly 1
/devices/wb-mdm3_130/controls/Input 5/meta/type switch
/devices/wb-mdm3_130/controls/Input 6 0
/devices/wb-mdm3_130/controls/Input 6/meta/order 12
/devices/wb-mdm3_130/controls/Input 6/meta/readonly 1
/devices/wb-mdm3_130/controls/Input 6/meta/type switch
/devices/wb-mdm3_130/controls/Input 1 counter 0
/devices/wb-mdm3_130/controls/Input 1 counter/meta/order 13
/devices/wb-mdm3_130/controls/Input 1 counter/meta/readonly 1
/devices/wb-mdm3_130/controls/Input 1 counter/meta/type value
/devices/wb-mdm3_130/controls/Input 2 counter 0
/devices/wb-mdm3_130/controls/Input 2 counter/meta/order 14
/devices/wb-mdm3_130/controls/Input 2 counter/meta/readonly 1
/devices/wb-mdm3_130/controls/Input 2 counter/meta/type value
/devices/wb-mdm3_130/controls/Input 3 counter 0
/devices/wb-mdm3_130/controls/Input 3 counter/meta/order 15
/devices/wb-mdm3_130/controls/Input 3 counter/meta/readonly 1
/devices/wb-mdm3_130/controls/Input 3 counter/meta/type value
/devices/wb-mdm3_130/controls/Input 4 counter 0
/devices/wb-mdm3_130/controls/Input 4 counter/meta/order 16
/devices/wb-mdm3_130/controls/Input 4 counter/meta/readonly 1
/devices/wb-mdm3_130/controls/Input 4 counter/meta/type value
/devices/wb-mdm3_130/controls/Input 5 counter 0
/devices/wb-mdm3_130/controls/Input 5 counter/meta/order 17
/devices/wb-mdm3_130/controls/Input 5 counter/meta/readonly 1
/devices/wb-mdm3_130/controls/Input 5 counter/meta/type value
/devices/wb-mdm3_130/controls/Input 6 counter 0
/devices/wb-mdm3_130/controls/Input 6 counter/meta/order 18
/devices/wb-mdm3_130/controls/Input 6 counter/meta/readonly 1
/devices/wb-mdm3_130/controls/Input 6 counter/meta/type value
/devices/wb-mdm3_130/controls/Supply voltage 24.255
/devices/wb-mdm3_130/controls/Supply voltage/meta/order 19
/devices/wb-mdm3_130/controls/Supply voltage/meta/readonly 1
/devices/wb-mdm3_130/controls/Supply voltage/meta/type voltage
/devices/wb-mdm3_130/controls/Supply voltage 24.263
/devices/wb-mdm3_130/controls/Supply voltage 24.256
/devices/wb-mdm3_130/controls/Supply voltage 24.253
/devices/wb-mdm3_130/controls/Supply voltage 24.25
/devices/wb-mdm3_130/controls/Supply voltage 24.254
/devices/wb-mdm3_130/controls/Supply voltage 24.253
/devices/wb-mdm3_130/controls/Supply voltage 24.256
/devices/wb-mdm3_130/controls/Supply voltage 24.251
/devices/wb-mdm3_130/controls/Supply voltage 24.247
/devices/wb-mdm3_130/controls/Supply voltage 24.248
/devices/wb-mdm3_130/controls/Supply voltage 24.25
/devices/wb-mdm3_130/controls/Supply voltage 24.247
/devices/wb-mdm3_130/controls/Supply voltage 24.249
/devices/wb-mdm3_130/controls/Supply voltage 24.255
/devices/wb-mdm3_130/controls/Supply voltage 24.253
/devices/wb-mdm3_130/controls/Supply voltage 24.25
/devices/wb-mdm3_130/controls/Supply voltage 24.261
/devices/wb-mdm3_130/controls/Supply voltage 24.253
/devices/wb-mdm3_130/controls/Supply voltage 24.258
/devices/wb-mdm3_130/controls/Supply voltage 24.266
/devices/wb-mdm3_130/controls/Supply voltage 24.257
/devices/wb-mdm3_130/controls/Supply voltage 24.253
/devices/wb-mdm3_130/controls/Supply voltage 24.254
/devices/wb-mdm3_130/controls/Supply voltage 24.259
/devices/wb-mdm3_130/controls/Supply voltage 24.262
/devices/wb-mdm3_130/controls/Supply voltage 24.268
/devices/wb-mdm3_130/controls/Supply voltage 24.26
/devices/wb-mdm3_130/controls/Supply voltage 24.258
/devices/wb-mdm3_130/controls/Supply voltage 24.259
/devices/wb-mdm3_130/controls/Supply voltage 24.263
/devices/wb-mdm3_130/controls/Supply voltage 24.262
/devices/wb-mdm3_130/controls/Supply voltage 24.265
/devices/wb-mdm3_130/controls/Supply voltage 24.255
/devices/wb-mdm3_130/controls/Supply voltage 24.254
/devices/wb-mdm3_130/controls/Supply voltage 24.262
/devices/wb-mdm3_130/controls/Supply voltage 24.258
/devices/wb-mdm3_130/controls/Supply voltage 24.259
/devices/wb-mdm3_130/controls/Supply voltage 24.254
/devices/wb-mdm3_130/controls/Supply voltage 24.259
/devices/wb-mdm3_130/controls/Supply voltage 24.255
/devices/wb-mdm3_130/controls/Supply voltage 24.251
/devices/wb-mdm3_130/controls/Supply voltage 24.256
/devices/wb-mdm3_130/controls/Supply voltage 24.254
/devices/wb-mdm3_130/controls/Supply voltage 24.251
/devices/wb-mdm3_130/controls/Supply voltage 24.26
/devices/wb-mdm3_130/controls/Supply voltage 24.257
/devices/wb-mdm3_130/controls/Supply voltage 24.254
/devices/wb-mdm3_130/controls/Supply voltage 24.259

Ничего больше не меняется, на графике отключений нет

5

У вас в настройках отображение параметра Screenshot from 2022-01-13 17-35-05
AC on L-N включено?
не видно его в выводе. Если оно меняется - то либо контакт нуля плохой (А лампа подключена именно на клеммы канали и N диммера?) или будем менять сам диммер.

6

root@wirenboard-ANUNT2RP:clear
root@wirenboard-ANUNT2RP:~# mosquitto_sub -v -t /devices/wb-mdm3_130/#
/devices/wb-mdm3_130/meta {“driver”:“wb-modbus”,“title”:{“en”:“WB-MDM3 130”}}
/devices/wb-mdm3_130/meta/driver wb-modbus
/devices/wb-mdm3_130/meta/name WB-MDM3 130
/devices/wb-mdm3_130/controls/Input 1 0
/devices/wb-mdm3_130/controls/Input 1/meta {“order”:1,“readonly”:true,“title”:{“ru”:"\u0412\u0445\u043e\u0434 1"},“type”:“switch”}
/devices/wb-mdm3_130/controls/Input 1/meta/order 1
/devices/wb-mdm3_130/controls/Input 1/meta/readonly 1
/devices/wb-mdm3_130/controls/Input 1/meta/type switch
/devices/wb-mdm3_130/controls/Input 1 counter 0
/devices/wb-mdm3_130/controls/Input 1 counter/meta {“order”:2,“readonly”:true,“title”:{“ru”:"\u0421\u0447\u0435\u0442\u0447\u0438\u043a 1"},“type”:“value”}
/devices/wb-mdm3_130/controls/Input 1 counter/meta/order 2
/devices/wb-mdm3_130/controls/Input 1 counter/meta/readonly 1
/devices/wb-mdm3_130/controls/Input 1 counter/meta/type value
/devices/wb-mdm3_130/controls/Input 2 0
/devices/wb-mdm3_130/controls/Input 2/meta {“order”:3,“readonly”:true,“title”:{“ru”:"\u0412\u0445\u043e\u0434 2"},“type”:“switch”}
/devices/wb-mdm3_130/controls/Input 2/meta/order 3
/devices/wb-mdm3_130/controls/Input 2/meta/readonly 1
/devices/wb-mdm3_130/controls/Input 2/meta/type switch
/devices/wb-mdm3_130/controls/Input 2 counter 0
/devices/wb-mdm3_130/controls/Input 2 counter/meta {“order”:4,“readonly”:true,“title”:{“ru”:"\u0421\u0447\u0435\u0442\u0447\u0438\u043a 2"},“type”:“value”}
/devices/wb-mdm3_130/controls/Input 2 counter/meta/order 4
/devices/wb-mdm3_130/controls/Input 2 counter/meta/readonly 1
/devices/wb-mdm3_130/controls/Input 2 counter/meta/type value
/devices/wb-mdm3_130/controls/Input 3 0
/devices/wb-mdm3_130/controls/Input 3/meta {“order”:5,“readonly”:true,“title”:{“ru”:"\u0412\u0445\u043e\u0434 3"},“type”:“switch”}
/devices/wb-mdm3_130/controls/Input 3/meta/order 5
/devices/wb-mdm3_130/controls/Input 3/meta/readonly 1
/devices/wb-mdm3_130/controls/Input 3/meta/type switch
/devices/wb-mdm3_130/controls/K1 0
/devices/wb-mdm3_130/controls/K1/meta {“order”:13,“readonly”:false,“type”:“switch”}
/devices/wb-mdm3_130/controls/K1/meta/order 13
/devices/wb-mdm3_130/controls/K1/meta/readonly 0
/devices/wb-mdm3_130/controls/K1/meta/type switch
/devices/wb-mdm3_130/controls/Channel 1 0
/devices/wb-mdm3_130/controls/Channel 1/meta {“max”:100.0,“order”:14,“readonly”:false,“title”:{“ru”:"\u041a\u0430\u043d\u0430\u043b 1"},“type”:“range”}
/devices/wb-mdm3_130/controls/Channel 1/meta/max 100
/devices/wb-mdm3_130/controls/Channel 1/meta/order 14
/devices/wb-mdm3_130/controls/Channel 1/meta/readonly 0
/devices/wb-mdm3_130/controls/Channel 1/meta/type range
/devices/wb-mdm3_130/controls/Input 3 counter 0
/devices/wb-mdm3_130/controls/Input 3 counter/meta {“order”:6,“readonly”:true,“title”:{“ru”:"\u0421\u0447\u0435\u0442\u0447\u0438\u043a 3"},“type”:“value”}
/devices/wb-mdm3_130/controls/Input 3 counter/meta/order 6
/devices/wb-mdm3_130/controls/Input 3 counter/meta/readonly 1
/devices/wb-mdm3_130/controls/Input 3 counter/meta/type value
/devices/wb-mdm3_130/controls/K2 1
/devices/wb-mdm3_130/controls/K2/meta {“order”:15,“readonly”:false,“type”:“switch”}
/devices/wb-mdm3_130/controls/K2/meta/order 15
/devices/wb-mdm3_130/controls/K2/meta/readonly 0
/devices/wb-mdm3_130/controls/K2/meta/type switch
/devices/wb-mdm3_130/controls/Channel 2 100
/devices/wb-mdm3_130/controls/Channel 2/meta {“max”:100.0,“order”:16,“readonly”:false,“title”:{“ru”:"\u041a\u0430\u043d\u0430\u043b 2"},“type”:“range”}
/devices/wb-mdm3_130/controls/Channel 2/meta/max 100
/devices/wb-mdm3_130/controls/Channel 2/meta/order 16
/devices/wb-mdm3_130/controls/Channel 2/meta/readonly 0
/devices/wb-mdm3_130/controls/Channel 2/meta/type range
/devices/wb-mdm3_130/controls/K3 1
/devices/wb-mdm3_130/controls/K3/meta {“order”:17,“readonly”:false,“type”:“switch”}
/devices/wb-mdm3_130/controls/K3/meta/order 17
/devices/wb-mdm3_130/controls/K3/meta/readonly 0
/devices/wb-mdm3_130/controls/K3/meta/type switch
/devices/wb-mdm3_130/controls/Channel 3 100
/devices/wb-mdm3_130/controls/Channel 3/meta {“max”:100.0,“order”:18,“readonly”:false,“title”:{“ru”:"\u041a\u0430\u043d\u0430\u043b 3"},“type”:“range”}
/devices/wb-mdm3_130/controls/Channel 3/meta/max 100
/devices/wb-mdm3_130/controls/Channel 3/meta/order 18
/devices/wb-mdm3_130/controls/Channel 3/meta/readonly 0
/devices/wb-mdm3_130/controls/Channel 3/meta/type range
/devices/wb-mdm3_130/controls/Input 4 0
/devices/wb-mdm3_130/controls/Input 4/meta {“order”:7,“readonly”:true,“title”:{“ru”:"\u0412\u0445\u043e\u0434 4"},“type”:“switch”}
/devices/wb-mdm3_130/controls/Input 4/meta/order 7
/devices/wb-mdm3_130/controls/Input 4/meta/readonly 1
/devices/wb-mdm3_130/controls/Input 4/meta/type switch
/devices/wb-mdm3_130/controls/Input 4 counter 0
/devices/wb-mdm3_130/controls/Input 4 counter/meta {“order”:8,“readonly”:true,“title”:{“ru”:"\u0421\u0447\u0435\u0442\u0447\u0438\u043a 4"},“type”:“value”}
/devices/wb-mdm3_130/controls/Input 4 counter/meta/order 8
/devices/wb-mdm3_130/controls/Input 4 counter/meta/readonly 1
/devices/wb-mdm3_130/controls/Input 4 counter/meta/type value
/devices/wb-mdm3_130/controls/Input 5 0
/devices/wb-mdm3_130/controls/Input 5/meta {“order”:9,“readonly”:true,“title”:{“ru”:"\u0412\u0445\u043e\u0434 5"},“type”:“switch”}
/devices/wb-mdm3_130/controls/Input 5/meta/order 9
/devices/wb-mdm3_130/controls/Input 5/meta/readonly 1
/devices/wb-mdm3_130/controls/Input 5/meta/type switch
/devices/wb-mdm3_130/controls/Input 5 counter 0
/devices/wb-mdm3_130/controls/Input 5 counter/meta {“order”:10,“readonly”:true,“title”:{“ru”:"\u0421\u0447\u0435\u0442\u0447\u0438\u043a 5"},“type”:“value”}
/devices/wb-mdm3_130/controls/Input 5 counter/meta/order 10
/devices/wb-mdm3_130/controls/Input 5 counter/meta/readonly 1
/devices/wb-mdm3_130/controls/Input 5 counter/meta/type value
/devices/wb-mdm3_130/controls/Input 6 0
/devices/wb-mdm3_130/controls/Input 6/meta {“order”:11,“readonly”:true,“title”:{“ru”:"\u0412\u0445\u043e\u0434 6"},“type”:“switch”}
/devices/wb-mdm3_130/controls/Input 6/meta/order 11
/devices/wb-mdm3_130/controls/Input 6/meta/readonly 1
/devices/wb-mdm3_130/controls/Input 6/meta/type switch
/devices/wb-mdm3_130/controls/Input 6 counter 0
/devices/wb-mdm3_130/controls/Input 6 counter/meta {“order”:12,“readonly”:true,“title”:{“ru”:"\u0421\u0447\u0435\u0442\u0447\u0438\u043a 6"},“type”:“value”}
/devices/wb-mdm3_130/controls/Input 6 counter/meta/order 12
/devices/wb-mdm3_130/controls/Input 6 counter/meta/readonly 1
/devices/wb-mdm3_130/controls/Input 6 counter/meta/type value
/devices/wb-mdm3_130/controls/Serial 4270417493
/devices/wb-mdm3_130/controls/Serial/meta {“order”:19,“readonly”:true,“title”:{“ru”:"\u0421\u0435\u0440\u0438\u0439\u043d\u044b\u0439 \u043d\u043e\u043c\u0435\u0440"},“type”:“text”}
/devices/wb-mdm3_130/controls/Serial/meta/order 19
/devices/wb-mdm3_130/controls/Serial/meta/readonly 1
/devices/wb-mdm3_130/controls/Serial/meta/type text
/devices/wb-mdm3_130/controls/AC on L-N 1
/devices/wb-mdm3_130/controls/AC on L-N/meta {“order”:20,“readonly”:true,“title”:{“ru”:"\u041d\u0430\u043f\u0440\u044f\u0436\u0435\u043d\u0438\u0435 \u043d\u0430 \u043a\u043b\u0435\u043c\u043c\u0430\u0445 L-N"},“type”:“switch”}
/devices/wb-mdm3_130/controls/AC on L-N/meta/order 20
/devices/wb-mdm3_130/controls/AC on L-N/meta/readonly 1
/devices/wb-mdm3_130/controls/AC on L-N/meta/type switch
/devices/wb-mdm3_130/controls/AC on L-N 0
/devices/wb-mdm3_130/controls/AC on L-N 1
/devices/wb-mdm3_130/controls/AC on L-N 0
/devices/wb-mdm3_130/controls/AC on L-N 1

Изначально я подключал лампу через клеммы, но для проверки я пробовал подключать напрямую, ситуация такая же.
я замерял мультиметром, напряжение на каналах падает до нуля в момент мерцаний.
одновременно все каналы “моргают” при этом зеленый светодиод на диммере продолжает вести себя как обычно, оранжевые же выключаются и включаются…

7

Ноль то есть то нет.
Так как ноль лапы подключен через сам диммер а не снаружи - то будем менять.

Давайте мы бесплатно поменяем вам оборудование. Курьер привезёт новое оборудование и заберёт старое:

  • MDM3 - 1 шт

Для возврата напишите, пожалуйста, письмо на info@wirenboard.com.

В письме укажите:

  1. ссылку на эту тему,
  2. серийный номер устройства,
  3. ваш действующий телефон, адрес доставки, ФИО получателя.
9

Добрый день!
Я получил новый диммер, установил его, но поведение повторилось, через какое-то время он начал мигать точно так же (если нужно я могу скинуть видео этого поведения).
Прежде чем повторно писать сюда я больше недели проводил разные тесты, и обнаружил следующее:
у меня в квартире напряжение 235-237 вольт в основном, диммер “скачет” я его подключал в другом месте где 225 вольт, там он работает стабильно. Попробуйте на своем стенде увеличить напряжение и проверить повториться ли подобное.
В документации написано диапазон работы 220-240 вольт. В связи с этим вопрос, есть ли идеи для решения этой проблемы, ну кроме установки трансформатора перед диммером.
Спасибо.

10

Здравствуйте!
То есть диммер в целом диммер исправен и нормально работает в другой квартире?

А в канале AC on L-N также то 0, то 1? Возможно тут еще может влиять стабильность частоты сети, как описано в ERRMDM03: Мерцание ламп при нестабильной частоте напряжения

Пришлите, пожалуйста, видео, чтобы нам было понятно, как именно проявляется проблема.

11

Добрый день!

  1. " То есть в целом диммер исправен и нормально работает в другой квартире?" у меня не было возможности проверять работу продолжительное время. При напряжении сети 225 вольт, на протяжении часа скачков не было.
  2. Частота стабильная 50 Гц.

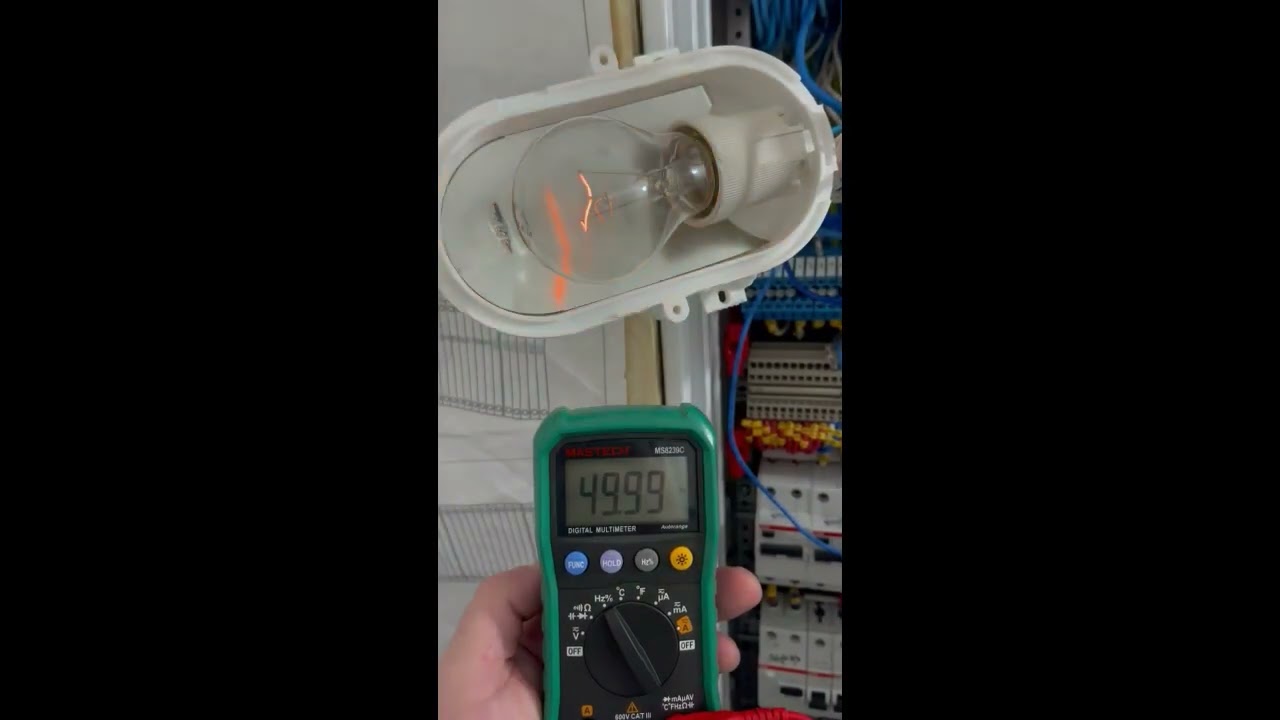

  3. ссылка на видео поведения WB-MDM3 - YouTube
    Лог отправлю вечером
12

Что в этом топике? Изменяется ли значение во время работы, как было раньше?

Убедитесь, что ноль линии питания ламп подключен к клемме N диммера.

13

Вот поймал 3 отключения

/devices/wb-mdm3_141/controls/Last AC Voltage Period (us) 19999
/devices/wb-mdm3_141/controls/Uptime 86801
/devices/wb-mdm3_141/controls/Channel 2 Raw Duty (us) 2145
/devices/wb-mdm3_141/controls/AC on L-N 0
/devices/wb-mdm3_141/controls/Zero-Сross Offset (us) 528
/devices/wb-mdm3_141/controls/Last AC Voltage Period (us) 475
/devices/wb-mdm3_141/controls/Uptime 86803
/devices/wb-mdm3_141/controls/Supply voltage 24.251
/devices/wb-mdm3_141/controls/Channel 2 Raw Duty (us) 2040
/devices/wb-mdm3_141/controls/AC on L-N 1
/devices/wb-mdm3_141/controls/Zero-Сross Offset (us) 661
/devices/wb-mdm3_141/controls/Last AC Voltage Period (us) 20000
/devices/wb-mdm3_141/controls/Uptime 86804
/devices/wb-mdm3_141/controls/Supply voltage 24.255
/devices/wb-mdm3_141/controls/Channel 2 Raw Duty (us) 3856
/devices/wb-mdm3_141/controls/Zero-Сross Offset (us) 668
/devices/wb-mdm3_141/controls/Uptime 86805
/devices/wb-mdm3_141/controls/Supply voltage 24.248

/devices/wb-mdm3_141/controls/Last AC Voltage Period (us) 20011
/devices/wb-mdm3_141/controls/Uptime 88255
/devices/wb-mdm3_141/controls/Supply voltage 24.244
/devices/wb-mdm3_141/controls/AC on L-N 0
/devices/wb-mdm3_141/controls/Zero-Сross Offset (us) 538
/devices/wb-mdm3_141/controls/Last AC Voltage Period (us) 442
/devices/wb-mdm3_141/controls/Uptime 88256
/devices/wb-mdm3_141/controls/Supply voltage 24.247
/devices/wb-mdm3_141/controls/Channel 2 Raw Duty (us) 0
/devices/wb-mdm3_141/controls/Zero-Сross Offset (us) 521
/devices/wb-mdm3_141/controls/Last AC Voltage Period (us) 461
/devices/wb-mdm3_141/controls/Uptime 88258
/devices/wb-mdm3_141/controls/Supply voltage 24.249
/devices/wb-mdm3_141/controls/Zero-Сross Offset (us) 525
/devices/wb-mdm3_141/controls/Last AC Voltage Period (us) 475
/devices/wb-mdm3_141/controls/Uptime 88259
/devices/wb-mdm3_141/controls/Supply voltage 24.242
/devices/wb-mdm3_141/controls/Zero-Сross Offset (us) 540
/devices/wb-mdm3_141/controls/Last AC Voltage Period (us) 19556
/devices/wb-mdm3_141/controls/Uptime 88261
/devices/wb-mdm3_141/controls/Supply voltage 24.23
/devices/wb-mdm3_141/controls/Channel 2 Raw Duty (us) 3856
/devices/wb-mdm3_141/controls/AC on L-N 1
/devices/wb-mdm3_141/controls/Zero-Сross Offset (us) 660
/devices/wb-mdm3_141/controls/Last AC Voltage Period (us) 20012
/devices/wb-mdm3_141/controls/Uptime 88263
/devices/wb-mdm3_141/controls/Supply voltage 24.245

/devices/wb-mdm3_141/controls/Last AC Voltage Period (us) 19997
/devices/wb-mdm3_141/controls/Uptime 88955
/devices/wb-mdm3_141/controls/Supply voltage 24.242
/devices/wb-mdm3_141/controls/Channel 2 Raw Duty (us) 1594
/devices/wb-mdm3_141/controls/AC on L-N 0
/devices/wb-mdm3_141/controls/Zero-Сross Offset (us) 528
/devices/wb-mdm3_141/controls/Last AC Voltage Period (us) 426
/devices/wb-mdm3_141/controls/Uptime 88957
/devices/wb-mdm3_141/controls/Supply voltage 24.237
/devices/wb-mdm3_141/controls/Channel 2 Raw Duty (us) 0
/devices/wb-mdm3_141/controls/Zero-Сross Offset (us) 532
/devices/wb-mdm3_141/controls/Last AC Voltage Period (us) 432
/devices/wb-mdm3_141/controls/Uptime 88958
/devices/wb-mdm3_141/controls/Supply voltage 24.239
/devices/wb-mdm3_141/controls/Zero-Сross Offset (us) 539
/devices/wb-mdm3_141/controls/Uptime 88960
/devices/wb-mdm3_141/controls/Supply voltage 24.24
/devices/wb-mdm3_141/controls/Channel 2 Raw Duty (us) 1447
/devices/wb-mdm3_141/controls/AC on L-N 1
/devices/wb-mdm3_141/controls/Zero-Сross Offset (us) 654
/devices/wb-mdm3_141/controls/Last AC Voltage Period (us) 19996
/devices/wb-mdm3_141/controls/Uptime 88962
/devices/wb-mdm3_141/controls/Supply voltage 24.238
/devices/wb-mdm3_141/controls/Channel 2 Raw Duty (us) 3638
/devices/wb-mdm3_141/controls/Zero-Сross Offset (us) 659
/devices/wb-mdm3_141/controls/Uptime 88963
/devices/wb-mdm3_141/controls/Supply voltage 24.232
/devices/wb-mdm3_141/controls/Channel 2 Raw Duty (us) 3314
/devices/wb-mdm3_141/controls/Zero-Сross Offset (us) 661
/devices/wb-mdm3_141/controls/Last AC Voltage Period (us) 19998
/devices/wb-mdm3_141/controls/Uptime 88965
/devices/wb-mdm3_141/controls/Supply voltage 24.245

14

Модуль все также детектирует пропадание напряжения питания ламп.
Ноль линии питания ламп точно подключен к клемме N диммера? Пришлите, пожалуйста, фото подключения крупным планом или схему подключения.

Частоту чем-то измеряли? Все-таки очень похоже проблему при нестабильной частоте переменного напряжения.

15

Возможно, также мусор, помехи, в “нуле”, которые мешают его детектировать

16

Вот замер частоты

20220126_171729350_iOS
20220126_171729350_iOS1920×3413 176 KB

17

Пока, к сожалению, воспроизвести проблему не получается. Если работа модуля вас не устраивает, то можете его вернуть согласно условиям возврата.

Так как в одной квартире диммер работает нормально, то, вероятно, причина в проблеме с питающей сетью. Нет ли связи нестабильной работы каналов диммера и времени суток (например, лифт ночью работает реже) или включением мощных потребителей (духовой шкаф, холодильник, стиральная машина)? Бытовые приборы с инверторными двигателями могут давать помехи в сеть. Если они установлены можно попробовать отключить их от сети для теста.

Также можно попробовать для теста подключить диммер от стабилизатора напряжения, желательно инверторного. Например, такого: Инверторный стабилизатор напряжения IS350: купить в интернет-магазине «Штиль», цены, характеристики

Нет ли возможности осциллографом посмотреть форму сетевого напряжения при возникновении проблемы (соблюдая технику безопасности)?

18

Добрый день!
Возвращать модуль желания нет, хочется разобраться и решить проблему.
“…Если они установлены можно попробовать отключить их от сети для теста.” Я полностью отключал электрический щит, вешал на вход в квартиру только диммер, проблема все равно была

Сейчас, я подключил диммер после ИБП, тестирую 2 дня проблем не было. Буду использовать эту схему.
Покупка более современного мультиметра выявила новые подробности, которые, возможно помогут прояснить ситуацию. Новый мультиметр делает замер в разы чаще чем старый, в связи с этим было выявлено, что за короткий промежуток времени (2-3 секунды) происходят “скачки” напряжения с 236-237 до 241-242. В документации к диммеру указан интервал 220-240, могу предположить что у него срабатывает какая-то защита, но это лично мое мнение, я могу ошибаться.

19

Диммер не может реагировать на такое незначительное превышение, вот на искажение “формы” синусоиды из-за периодического включения =-тключения мощной нагрузки - да, вполне.
Советую обновить прошивку диммера отсюда https://support.wirenboard.com/t/proshivka-2-4-0-dlya-wb-mdm3-plavnyj-start-i-sostoyanie-apparatnoj-zashhity-po-toku

20

Добрый день!

Мы обновили прошивку диммера и реализовали авто-подстройку частоты. Это должно решить вашу проблему

Прошивка пока на стадии внутреннего тестирования, но если у вас есть возможность, вы тоже можете её проверить. Для этого:

  1. Добейтесь устойчивого воспроизведения проблемы на текущей прошивке
  2. Обновите прошивку командой wb-mcu-fw-updater update-fw /dev/ttyRS485-1 -a1 --version 2.4.2-rc1 --branch feature-45436-pll (укажите верный адрес устройства и порт)
  3. Проверьте, воспроизводится ли проблема теперь
  4. Проверьте стабильность работы: яркость лампы не должна плавать, лампа не должна мерцать и включаться/выключаться
1 лайк
21

Добрый день! Дошли руки снова заняться диммером, обновил прошивку, обновление прошло удачно, но это не помогло, а второй канал диммера совсем перестал включаться, при этом в интерфейсе он есть, и делает вид что работает нормально, но напряжения на выходе 2 нет.

22

Добрый день!

За это время мы еще доработали прошивку диммера и сейчас актуальная версия 2.5.1. Установите её с ключом --version 2.5.1 и попробуйте воспроизвести проблемы снова. Если сможете, запишите видео, как диммер ведет себя на новой прошивке, как вы это делали ранее.

1 лайк
