Добрый день.
На счетчике “WB-MAP12E” к колодке “Channel 1 CT” кабелем КГВЭнг(А)-LS 7х1-0.66 (длинна линии 40м)
к трём фазам (СИП 4х50) подключены 3 тр-ра тока “CTSA035 400А”
индикация CF1-CF4 есть.
Проблема в том, что в программе не отображаются данные по первой фазе, по остальным двум фазам
данные от тр-ров принимаются (не верные но принимаются, думаю дело настройки и подбора нужного предела).
Для выявления причины отсутствия показаний на первой фазе было сделано:
1)заменил тр-тор тока, прописал (без изменений),

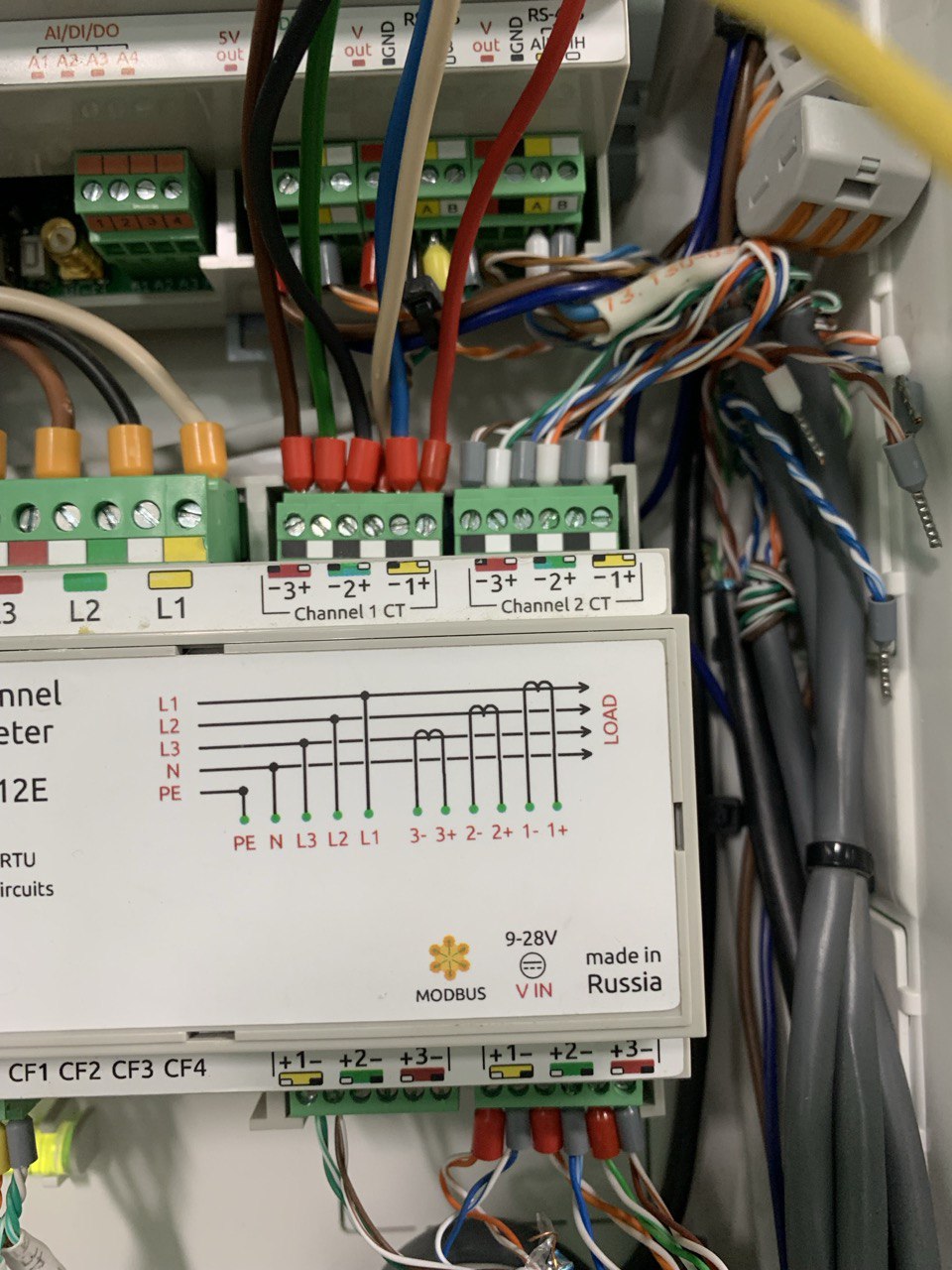

2)пересадил с разъёма “Channel 1 CT” полностью колодку с подключенной линией с тр-рами,
на заведомо известно исправный разъём “Channel 2 CT”, прописал (показания со всех тр-ров идут)
3)пересадил с разъёма “Channel 2 CT” полностью колодку с подключенной линией с тр-рами,
на разъём “Channel 1 CT” где показания первой фазы не приходили (показания так-же с первой фазы не приходят)
Настройки для того чтоб показания отображались, включены как и в других показаниях.
Помогите разобраться, не могу выявить причину, кабель для увеличения расстояния линии вроде-бы использовал по рекомендации в мануале к Wiren-у
не уж-то с самим блоком "счётчиком что-то… при необходимости есть возможность предоставить всю дополнительную информацию)
Здравствуйте.
Выполните подключение согласно вашему п.3:

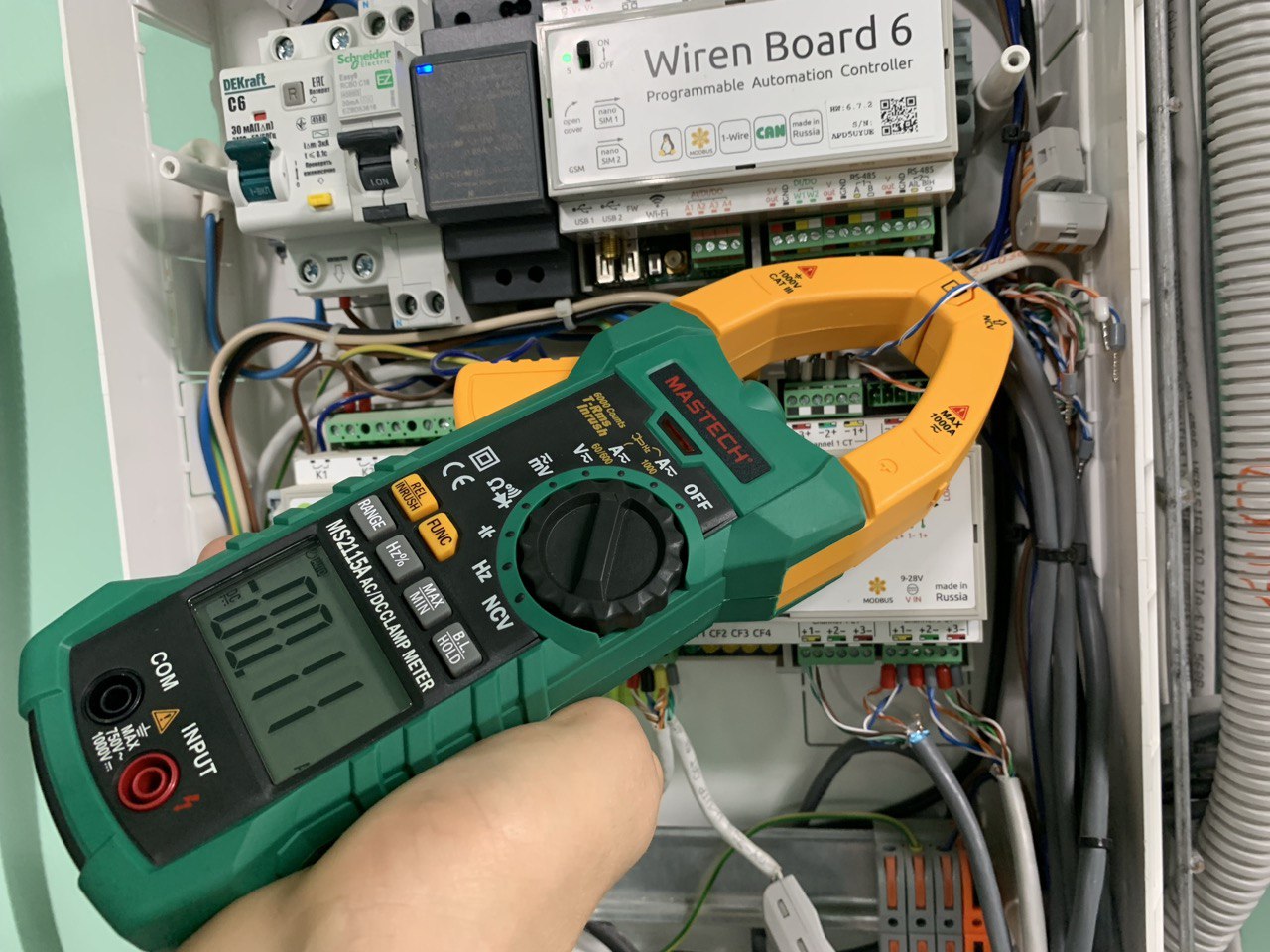

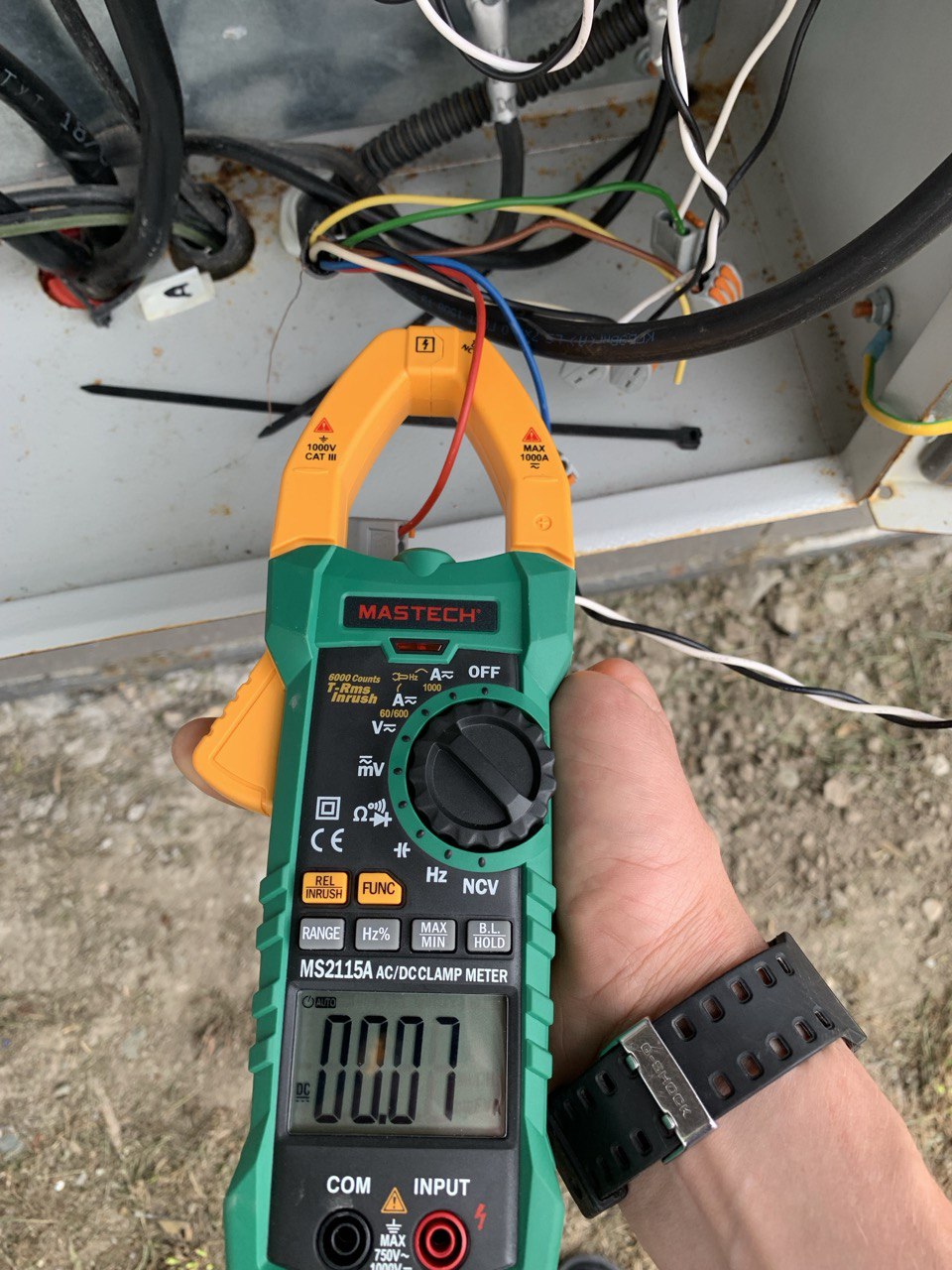

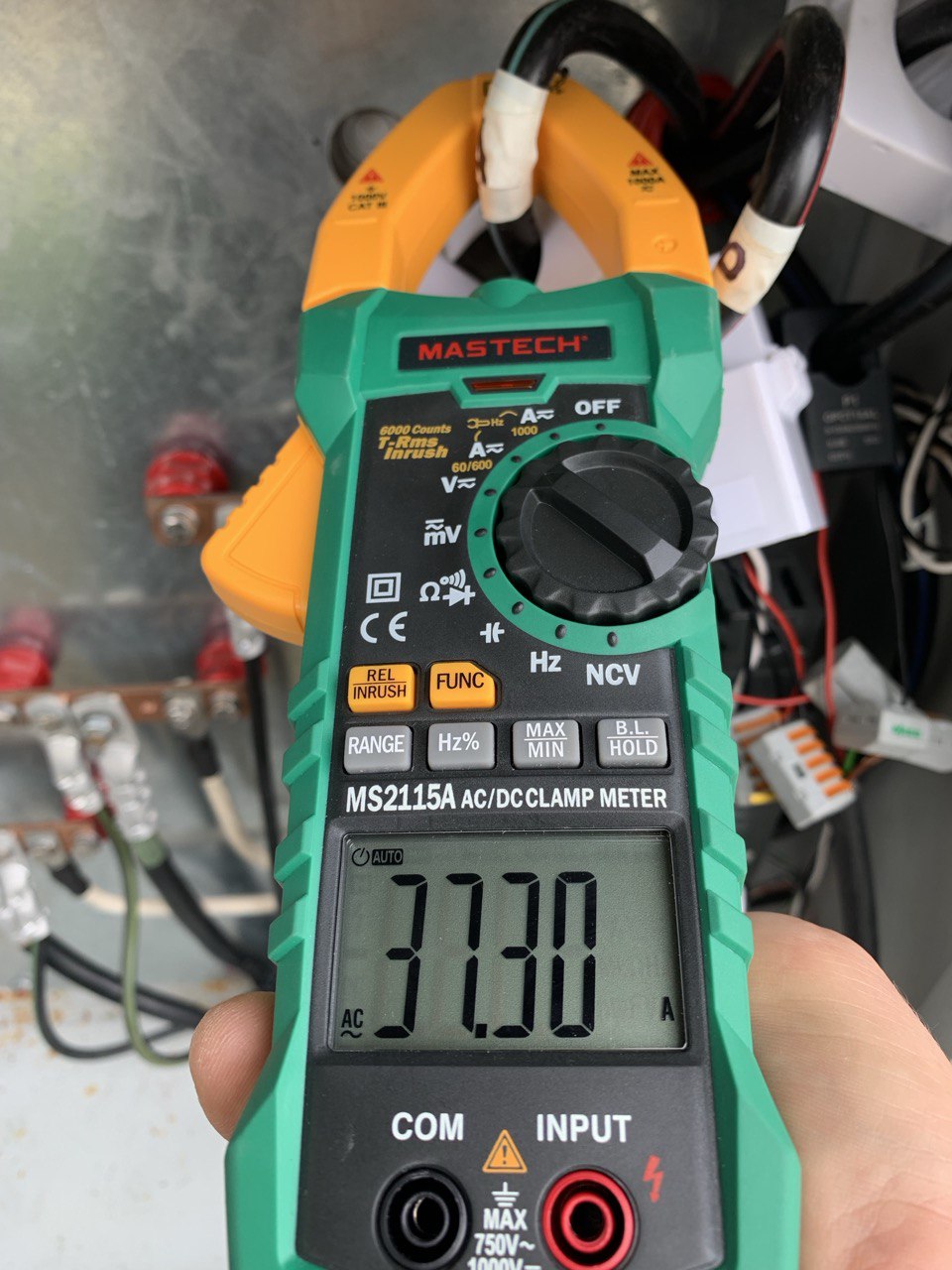

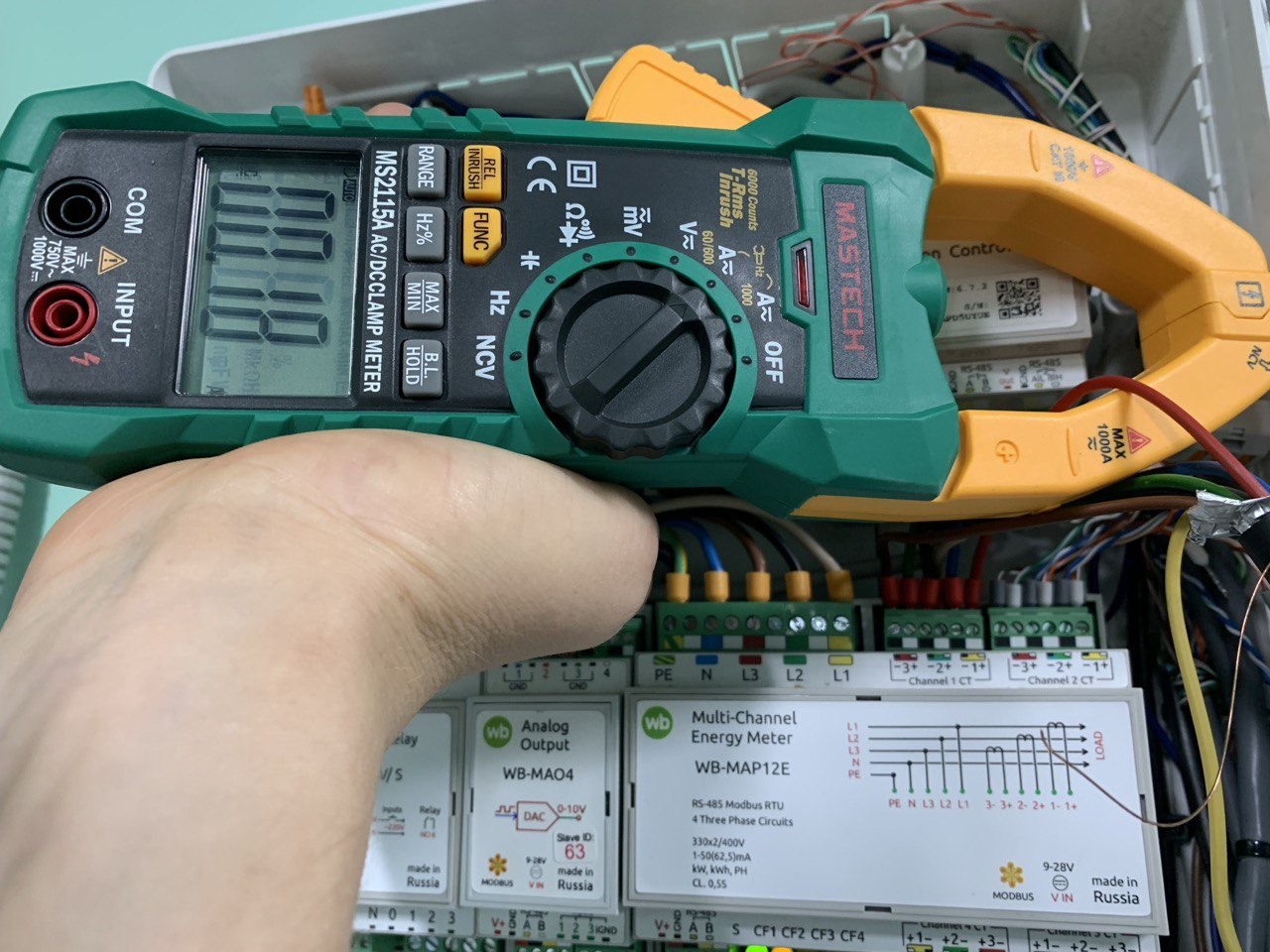

Измерьте ток сторонним измерителем (например, токовыми клещами) на проводе, к которому подключен соответствующий ТТ (L1 CT1). Чтобы убедится в наличии нагрузки на кабеле. Приложите фото.
Затем покажите, пожалуйста (например, с помощью modbus_client):
- Значение регистра 0x2460
- Значение регистра 0x2463
- Значение регистра 0x1302
Здравствуйте, прикладываю запрошенную информацию:
Ниже данные по прочитанным регистрам:
root@wirenboard-APD5UYUE:~# modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a23 -t0x03 -r2460
Opening /dev/ttyRS485-1 at 9600 bauds (N, 8, 2)
[17][03][09][9C][00][01][45][4E]
Waiting for a confirmation…
<17><03><02><31>
SUCCESS: read 1 of elements:
Data: 0xfffe
root@wirenboard-APD5UYUE:~#
root@wirenboard-APD5UYUE:~#
root@wirenboard-APD5UYUE:~# modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a23 -t0x03 -r2463
Opening /dev/ttyRS485-1 at 9600 bauds (N, 8, 2)
[17][03][09][9F][00][01][B5][4E]
Waiting for a confirmation…
<17><03><02><31>
SUCCESS: read 1 of elements:
Data: 0xfffe
root@wirenboard-APD5UYUE:~#
root@wirenboard-APD5UYUE:~# modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a23 -t0x03 -r1302
Opening /dev/ttyRS485-1 at 9600 bauds (N, 8, 2)
[17][03][05][16][00][01][67][F4]
Waiting for a confirmation…
<17><03><02><31>
SUCCESS: read 1 of elements:
Data: 0xfffe
root@wirenboard-APD5UYUE:~#
