WB-MAP6s не измеряет нагрузку

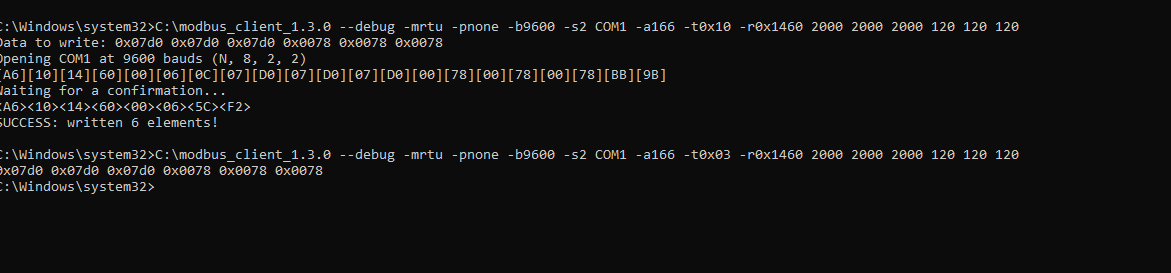

Здраствуйте. Не могу получить данные по нагрузке от счетчика WB-MAP6s. Неразъемные трансформаторы WB-CT309. Данные есть. Угол и коэффициент трансформации я записал через вашу утилиту. Скрины предоставил. В чем дело не пойму. Смонтировал правильно.

Здравствуйте.

К сожалению, по вашим скриншотам сложно понять что вы делаете, какого результата ожидаете и чем происходящее отличается от ожидаемого.
Прошу пояснить.

Какие регистры считываете чтобы получить «данные по нагрузке»? И какой ответ получаете?

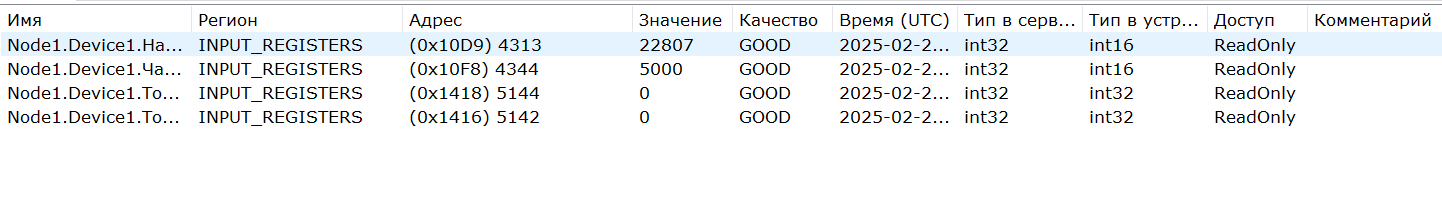

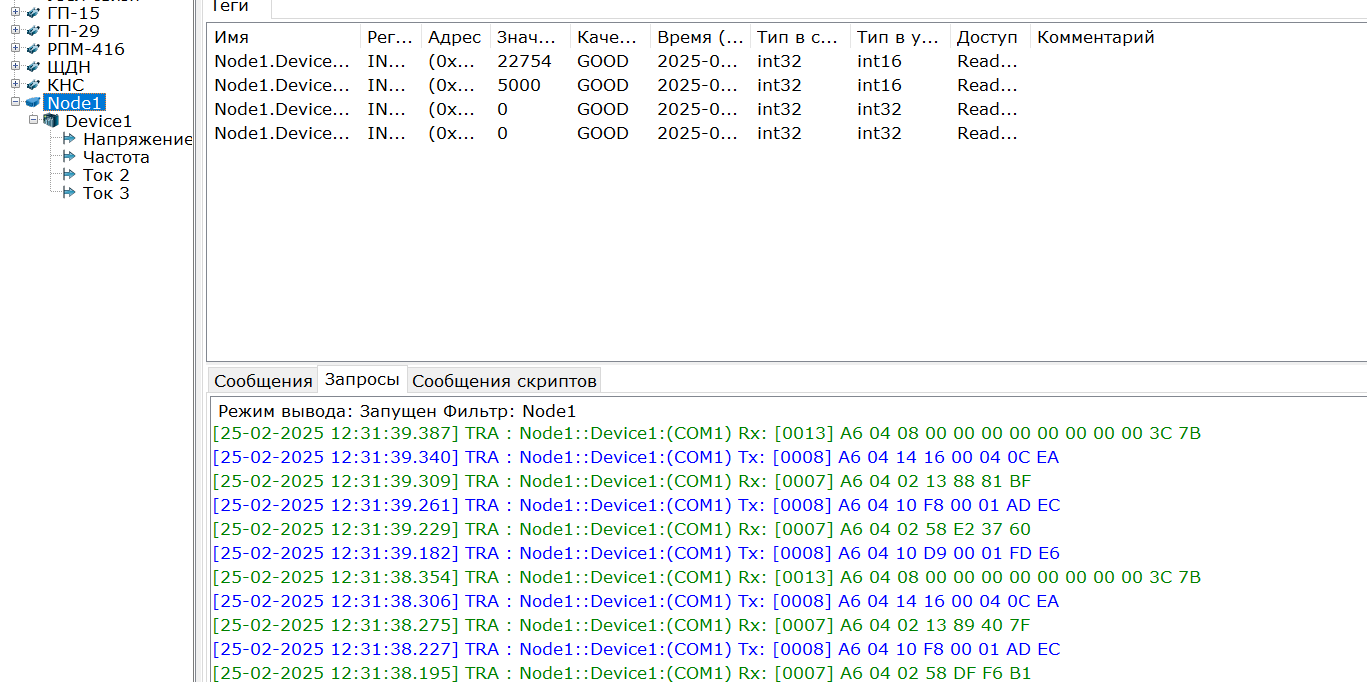

Я читаю регистры при помощи ОРС сервера. Данные по напряжению и частоте я получил. А ток нет. Там нули.

Адреса регистров видно на скрине.

Теперь понятно.

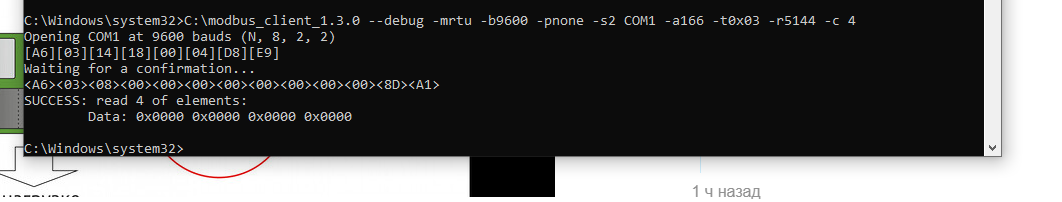

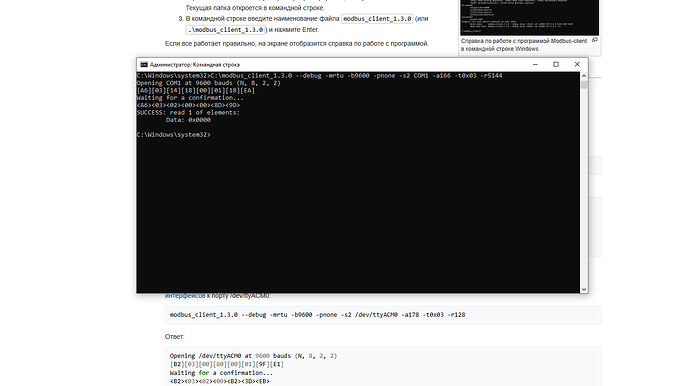

  • Прочитайте с помощью modbus_client регистр 5144, например.

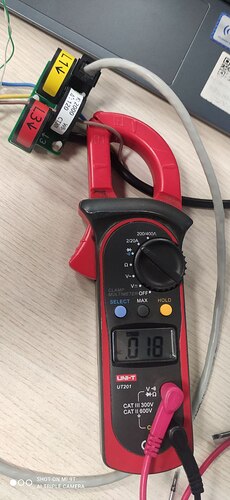

  • Покажите, пожалуйста, фото монтажа

Так подойдет?

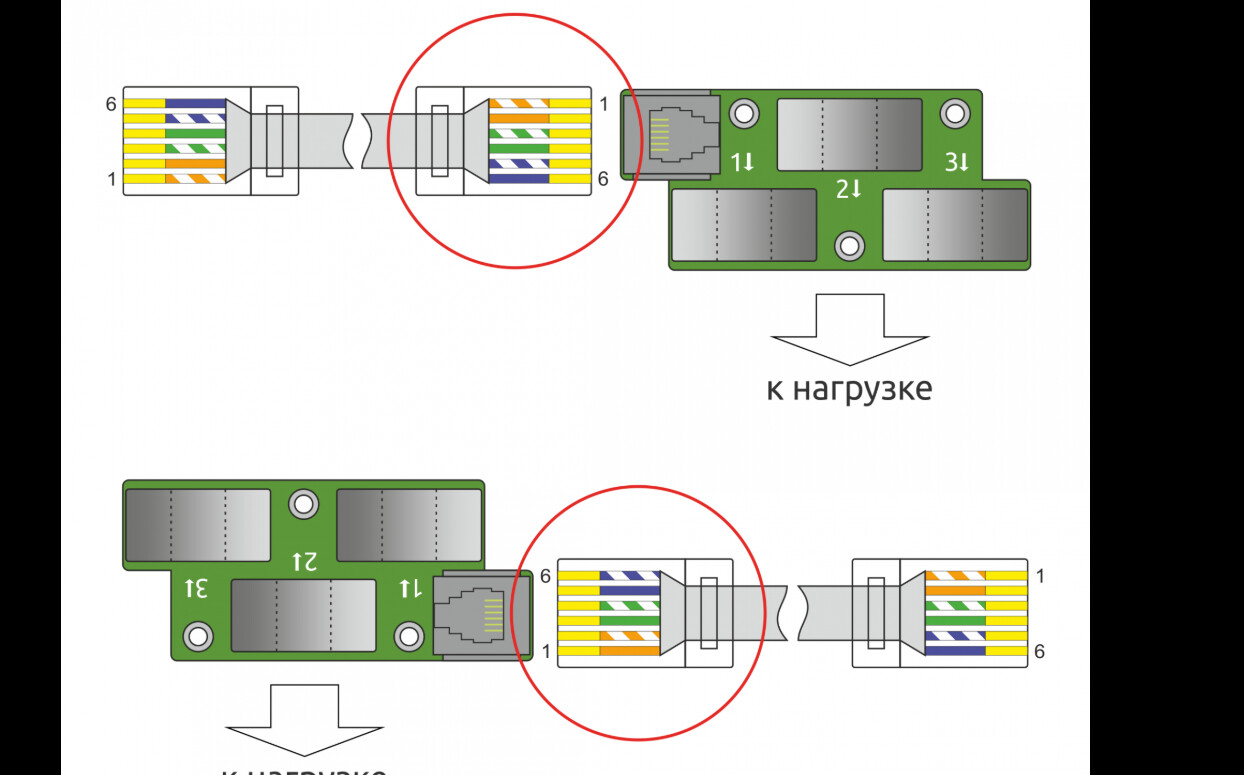

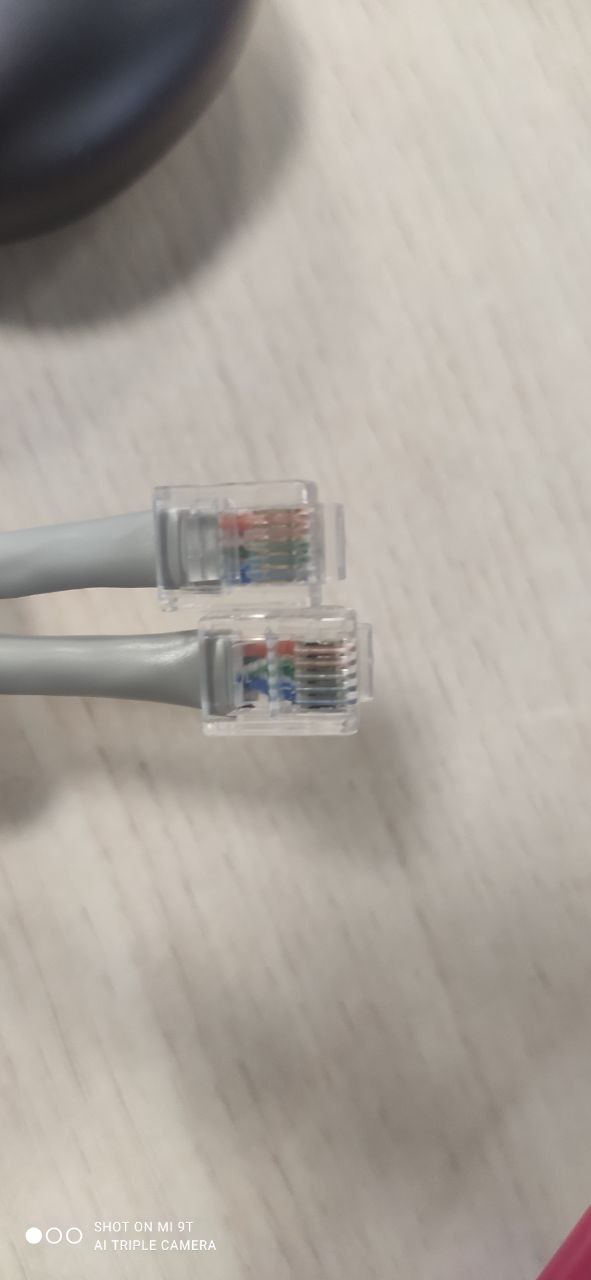

Пачкорд в комплекте прямой. а на инструкции нарисован обратный. Так какой вариант правильный?

Не работает. Хоть прямо хоть обратно…

Ну и что мне еще проверить?

Нашел в чем была проблема. Не нужно спешить.

Рад, что решение нашлось.

Сможете поделиться в чем была причина?

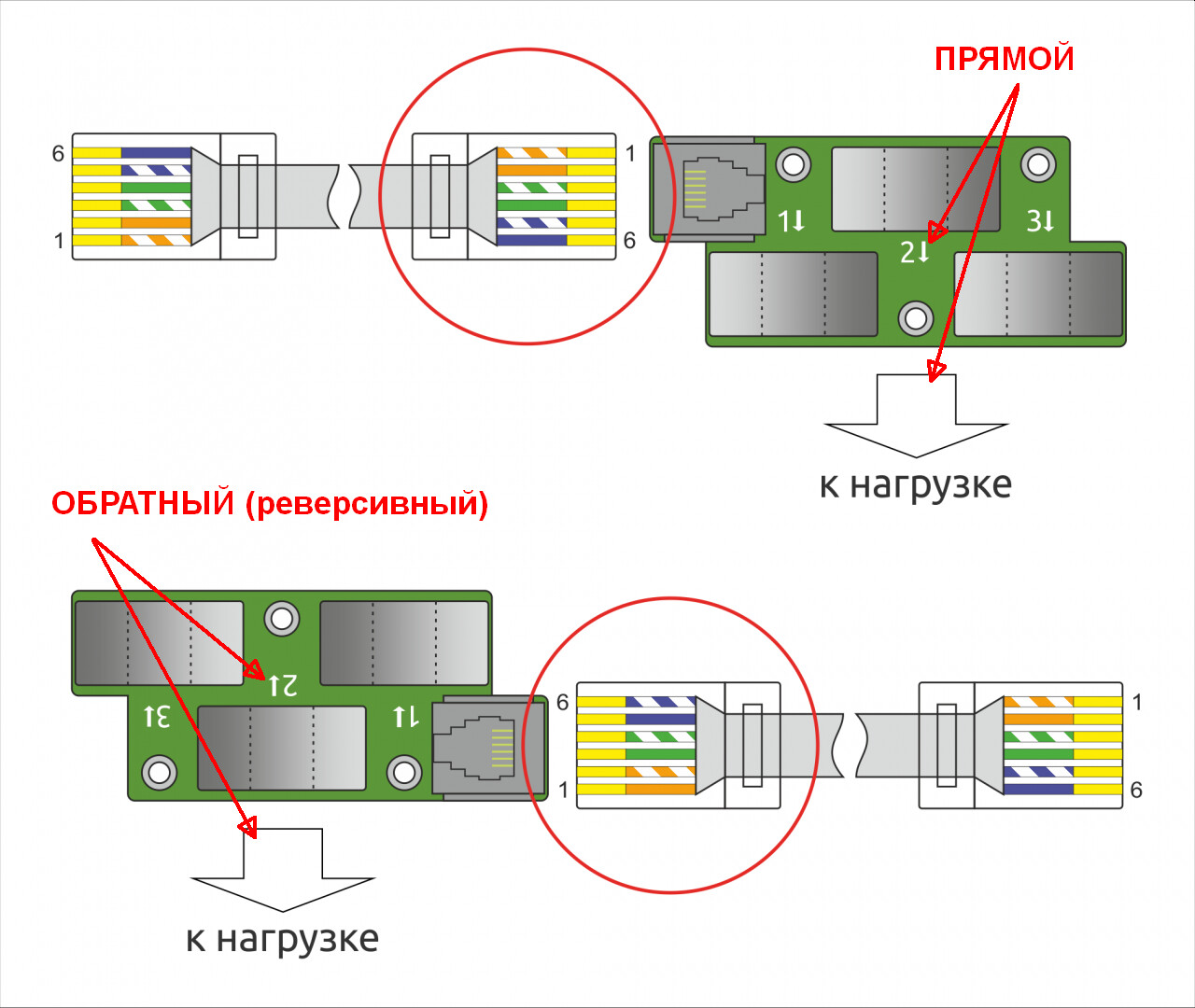

В инструкции указано ДВА варианта подключения в зависимости от монтажа трансформаторов (направления тока от источника к нагрузке).

При “прямом” подключении (монтаже) трансформатора, когда направление тока к нагрузке совпадает со стрелкой на печатной плате рядом с названием фазы - используется “прямой пачкорд”. Если трансформаторы смонтированы “верх ногами” - т.е. измеряемый ток протекает “против стрелки”, тогда необходимо использовать “обратный пачкорд” (условный +/- трансформатора тока необходимо поменять местами).

Это указано в инструкции. Сборка неразъемных трансформаторов WB-CT309 — Wiren Board
Т.е. ОБА вариант подключения правильные и зависят от вашего монтажа.
