Здравствуйте

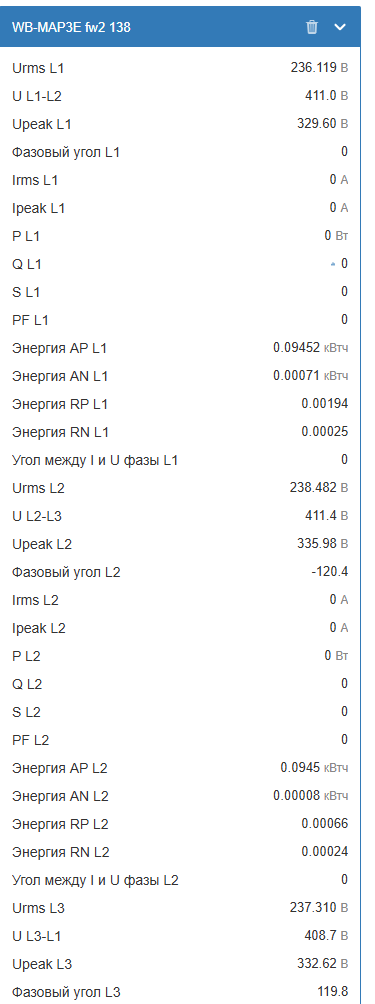

Поставил WB-MAP3E с трансформаторами ZEMCTK04-13, всё подключил корректно. Забыл добавить инфо с самих трансформаторов, в итоге получаю текущую мощность и ток 0 А. Значения из инструкции не дают результата, посмотреть физически возможности нет. Можете подсказать значения сдвига и коэффициента трансформации для данных устройств? И что еще можно проверить? Спасибо
Добрый день.
Если значения трансформации ориентировочно указаны в документации, то значение фазового сдвига индивидуально и «примерного» значения нет, т.е. диапазон большой.

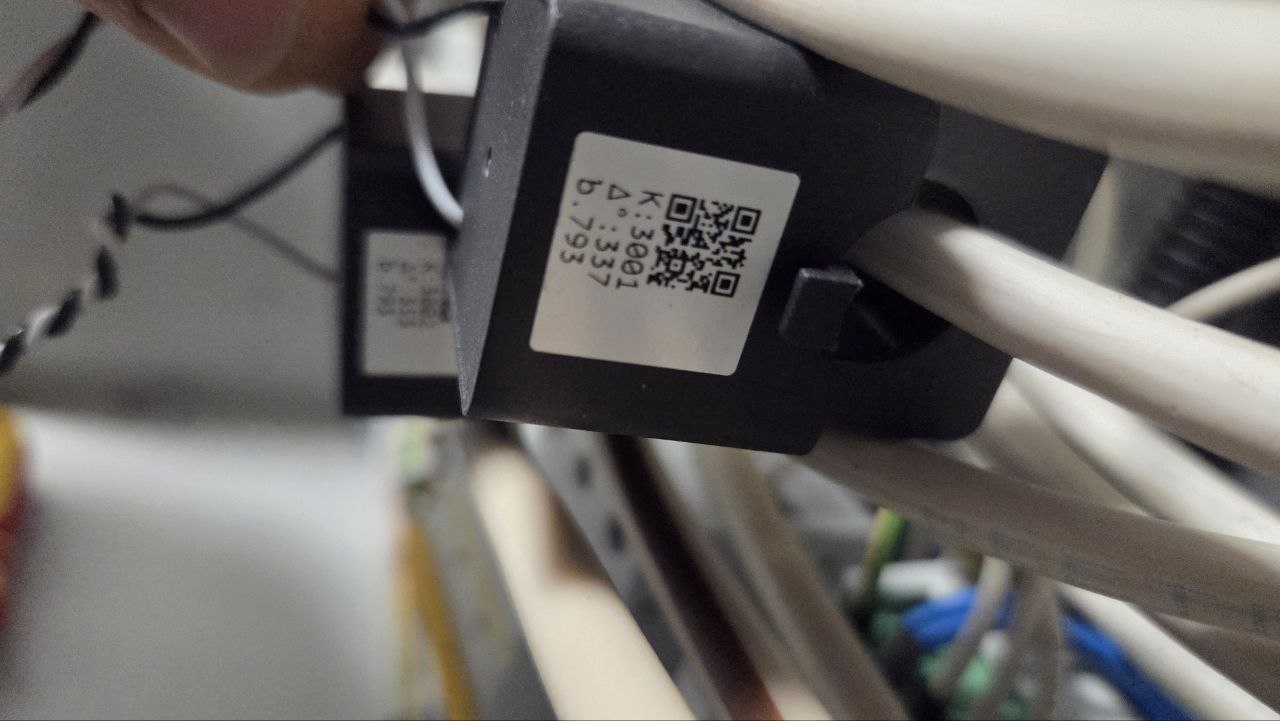

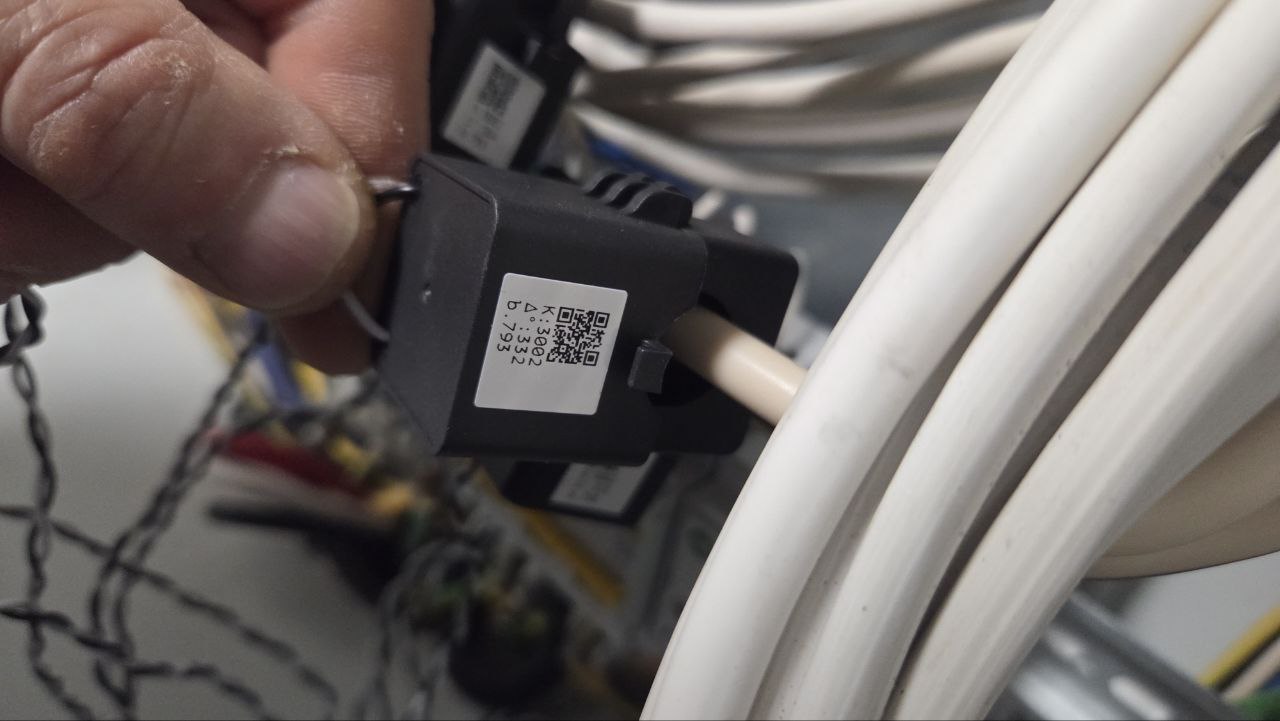

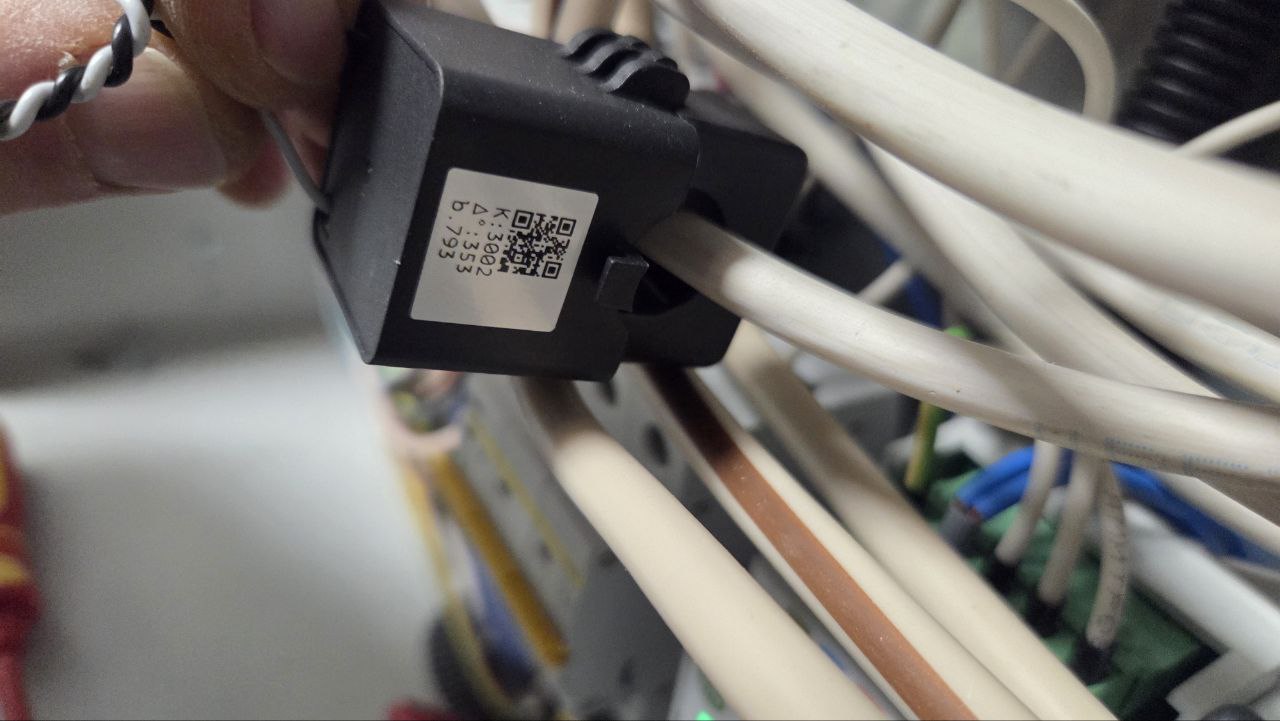

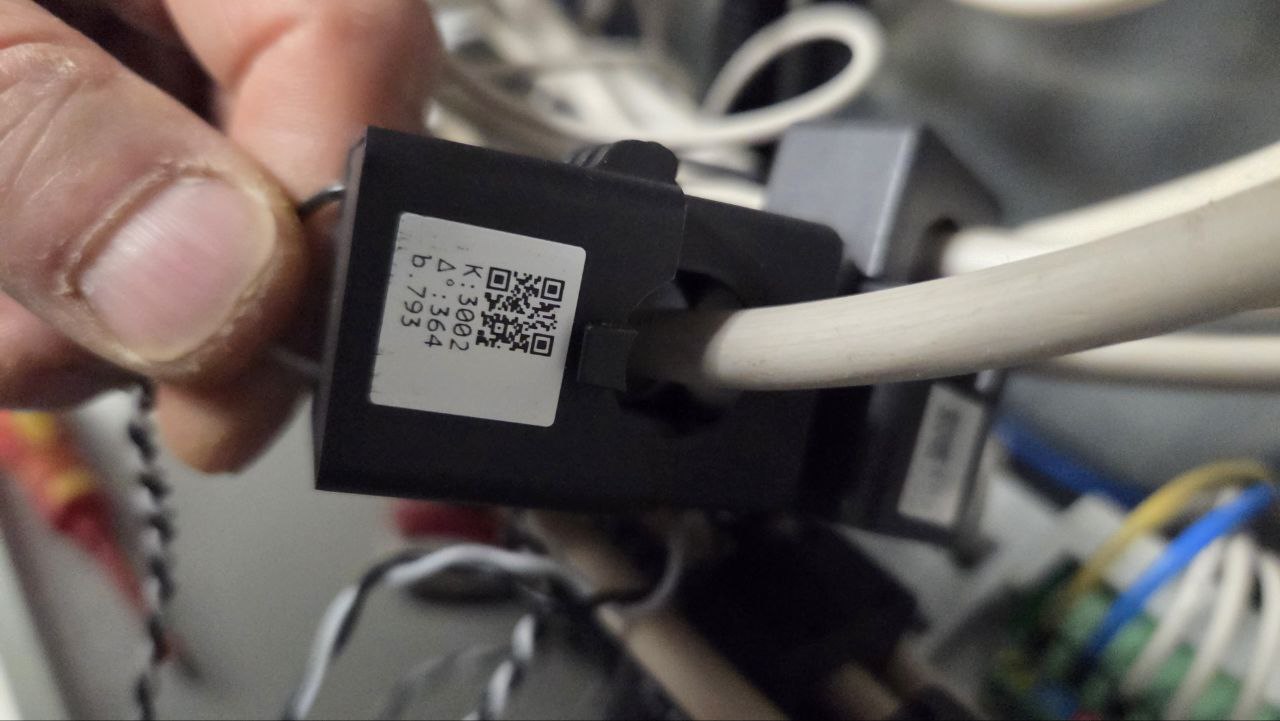

Если для вас важна точность, то выхода другого нет, кроме как смотреть наклейки на самих ТТ.
Если точность не важна - можете указать нулевой сдвиг и значение трансформации из документации, т.е. 3000
Но при любых значениях настроек показатели токов должны быть. Если их нет - проверяйте физику. Корректно ли защелкнуты ТТ, подключены ли провода к клеммам измерителя?
Хорошо, а нагрузка на измеряемых кабелях есть? Можете показать измерение тока, например, индукционными клещами мультиметра.

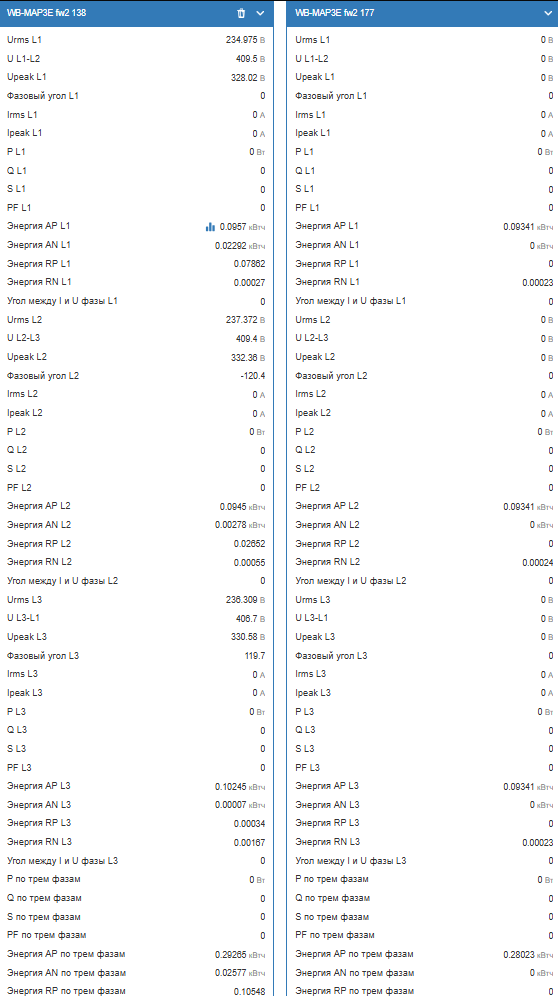

А также пришлите серийный номер устройства. Только одно устройство значения не дает или оба?
Подозреваю ТТ в неработоспособности…

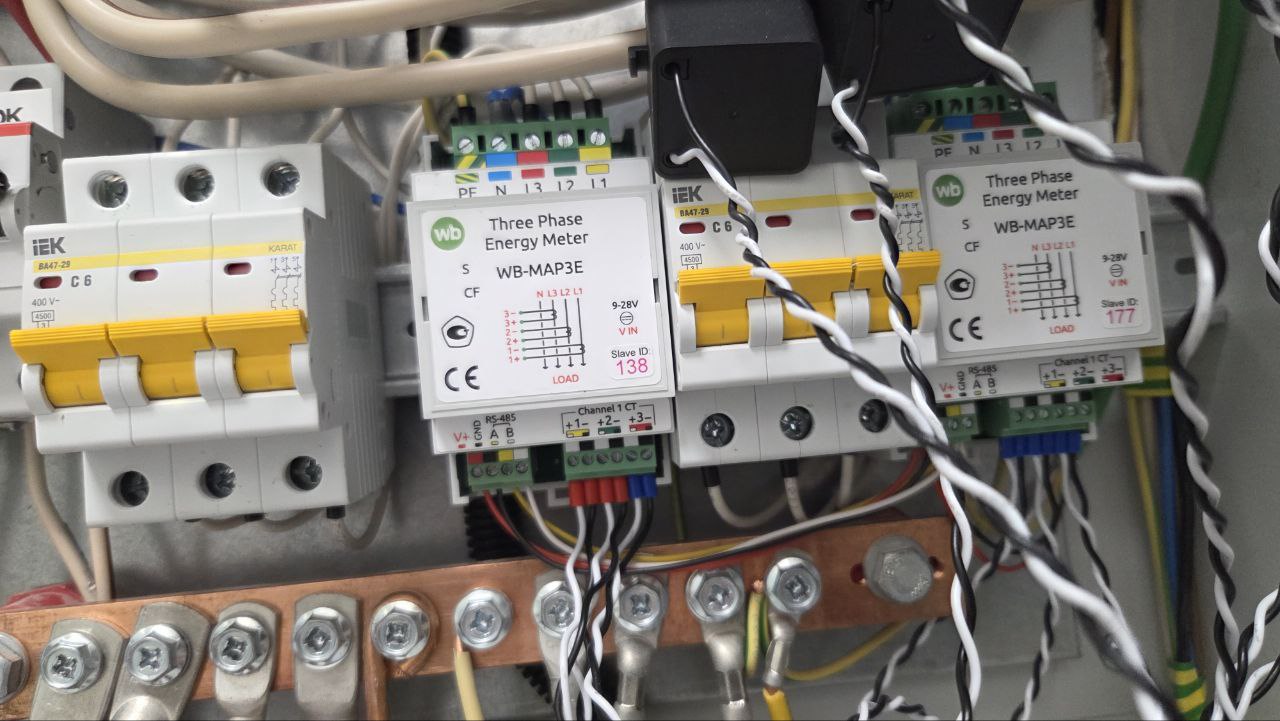

Попробуйте подключить ТТ с №138 на №177. Появятся показания тока?
Если не появятся, то на примере одного ТТ: замерьте ток на измеряемом кабеле (куда защелкнут ТТ) и во вторичной цепи ТТ. Какие будут показания?
Планирую поездку на объект, подскажите, пожалуйста, смогу как-нибудь в реальном времени связаться для диагностики? Объект далеко, редко там бываем
С собой возьму клещи, все Ваши рекомендации попробую прежде чем обратиться
Здравствуйте. Алгоритм следующий (на примере одного канала):
- Убеждаетесь, что на измеряемой кабельной линии присутствует нагрузка, фиксируете значение тока с помощью стороннего измерителя (например, клещами)
- Тут два варианта:
- Либо отключаете вторичную цепь ТТ, и в разрыв вторичной цепи подключаете амперметр. Если показания будут, то какие? (ожидаемое значение до 65 мА)
- Либо переключаете ТТ на канал другого измерителя WB-MAP3E, настраиваете те же значения угла и коэффициента трансформации. Появятся ли значения тока в веб интерфейсе?
По этому алгоритму станет ясно в каком устройстве проблема.
Контакт оставил в ЛС.
Добрый день!
Чтобы избежать недопонимания, прошу проверить значения регистров 0x1460 0x1461 и 0x1462 одним из рекомендованных способов:
Также, можно проверить целостность измерительных резисторов, измерив сопротивление токовых входов ТТ измерителя. Должно быть 6.0 Ом.
Всем спасибо за помощь, помог совет - приехать с токовыми клещами. Ошиблись в расположенных рядом одинаковых проводах, перекинул трансформаторы, всё сразу заработало. Спасибо
