Добрый день.

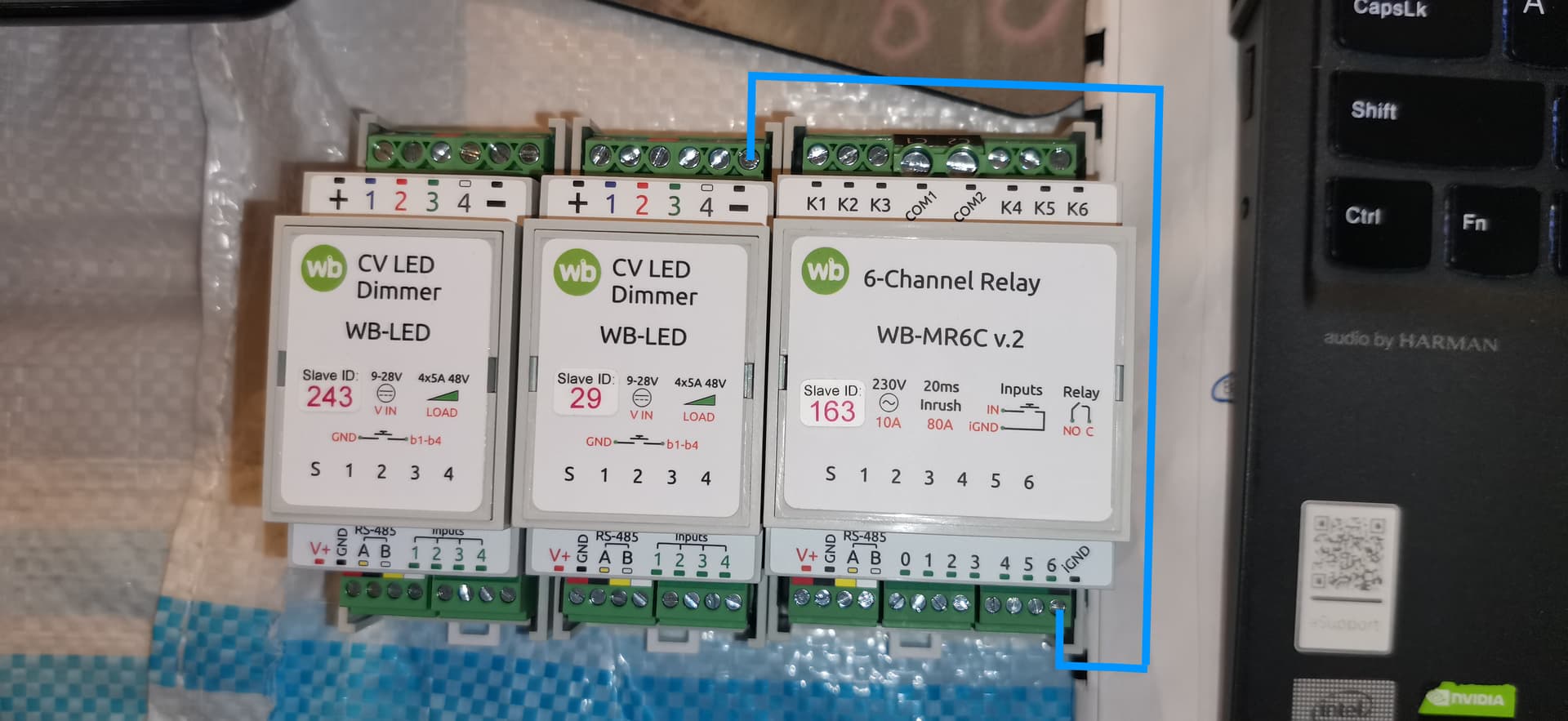

Возможно так соединять?
То, что можно соединять клеммы iGND разных реле, известно.
Вопрос в контексте WB-LED -
- Объединение минусов БП разных WB-LED
- Объединение минуса WB-LED с iGND реле
Добрый день.
А в чем вопрос?
Да, соединять - можно. Но, как и в остальных случаях - проектировщик обязан представлять (рассчитать) токи, текущие через каждое соединение и напряжения ими вызываемые.
Минусы нескольких блоков питания LED лент соединяется с iGND нескольких реле. Это будет работать корректно?
Какие точки и напряжения необходимо рассчитать проектировщику, если используем iGND в реле в качестве общего проводника для замыкания “сухого контакта” посредством звонкового выключателя?
При подключении к iGND реле к минусу WB-LED контакт iGND подключается к минусам блоков питания LED лент. С учётом этого реле корректно отрабатывает сигнал “сухого контакта” от выключатлей?
На этот вопрос нельзя дать ответ.

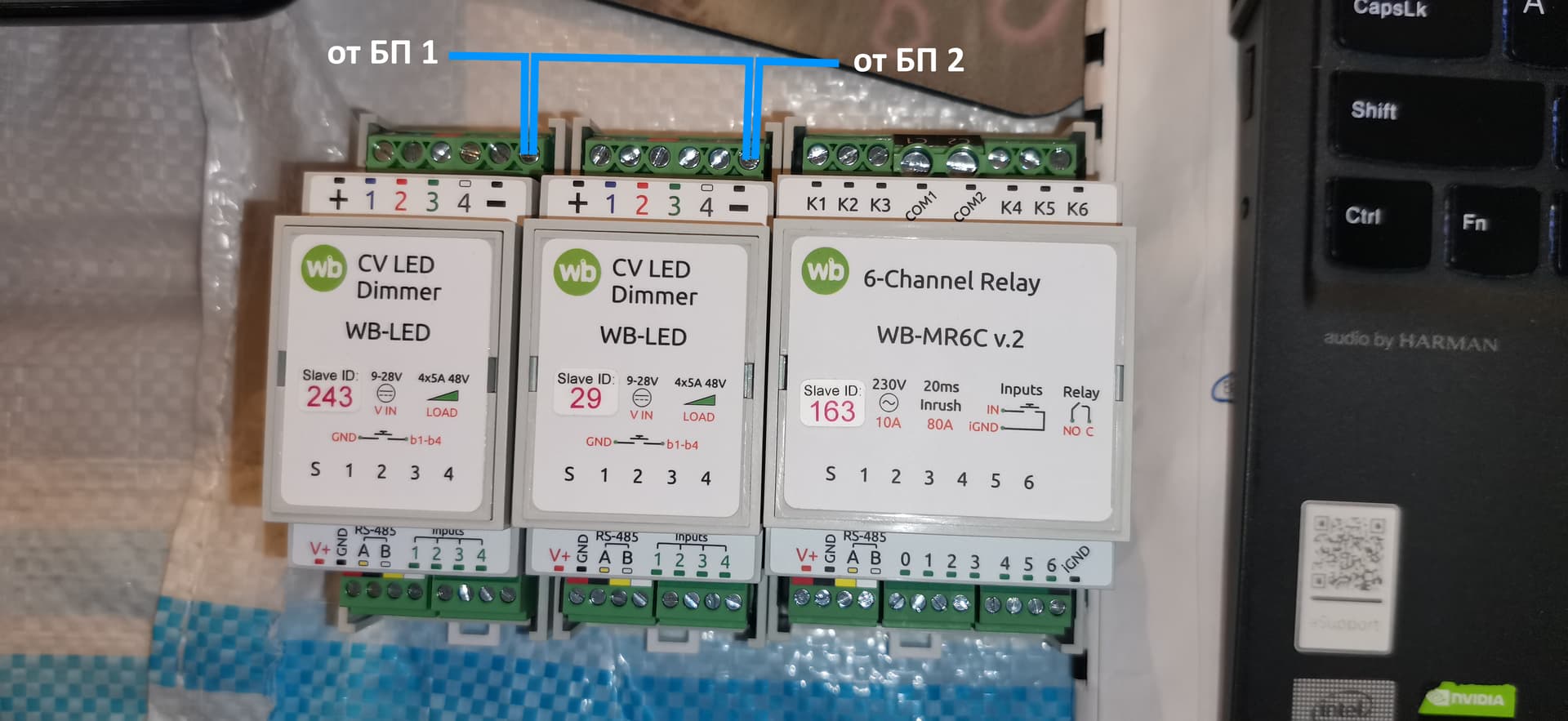

Например: соединяете вот на этой картинке клеммы “-” диммеров
перемычкой сечением 1,5. Длиной миллиметров 150.
На ней при токе в 5А упадет ~10мВ.
То есть в случае работы нескольких диммеров - будет в несколько раз больше.
По сравнению с рабочим напряжением входов - незначительно, но учитывать нужно в любом случае. Я бы не соединял непосредственно цепи питания и сигнальные.
Вот есть статья в которой вкратце описано: Заземление устройств Wiren Board и подключение контактов GND и iGND — Wiren Board
