Подключение выходов замка к WBIO-DI-WD-14

Периферийные устройства
1

Здравствуйте! Приобрёл WBIO-DI-WD-14 и хочу подключить выходы замка Mottura Xnova к нему. В документации к замку написано, что выходы — это открытый коллектор и далее:

Each output is TTL compatible (5V dc) and must comply with the following electrical requirements: ABSOLUTE MAXIMUM RATINGS

Io sink max. <= 20 mAdc
Vo open max. <= 6 Vdc
Vo saturation max. <= 0,8 Vdc

Насколько я понял, напрямую их ко входам WD-14 подключать нельзя, т.к. в документации к нему сказано: “На клеммы подается напряжение около 12 В относительно вывода iGND”, получается несоответствие напряжений.

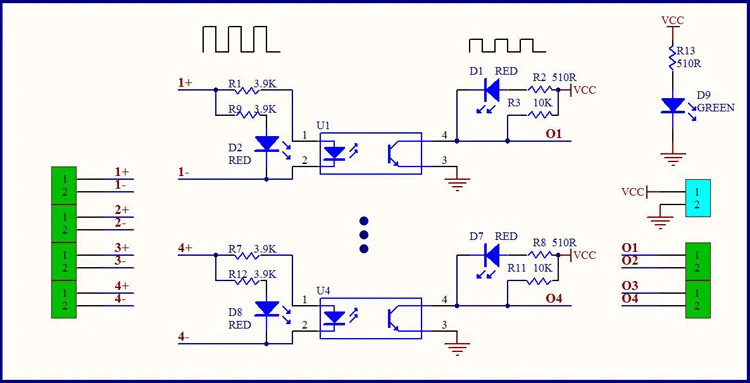

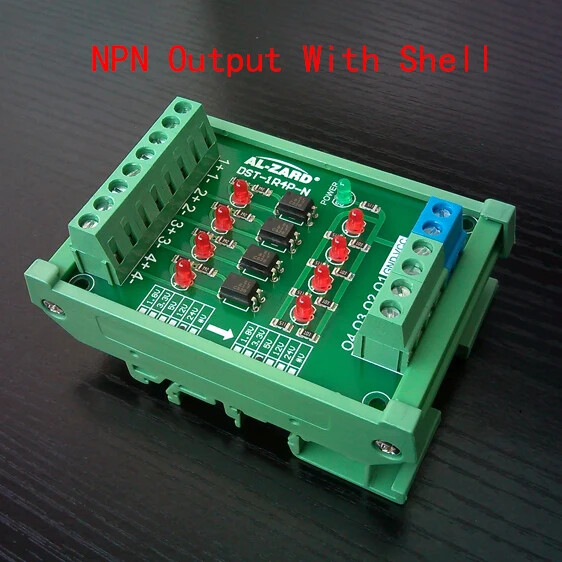

На алиэкспрессе нашёл модуль с такой схемой:

image750×383 57.8 KB

image562×562 95.9 KB

Входное напряжение 5 В, выходное 12 В.

Вопросы:

  1. Правильно ли я понял что напрямую подключать замок к WD-14 нельзя?
  2. Каким образом это можно сделать? Подойдёт ли вышеописанный модуль?
5

Добрый день

Да, вы правильно понимаете, что напрямую подключать выходы замка Mottura Xnova к входам WBIO-DI-WD-14 нельзя из-за несоответствия напряжений. Это можно сделать с применением дополнительных средств.

Возможно для решения вашей задачи имеет смысл рассмотреть универсальные входы контроллера.

6

Спасибо! К модулю на схеме выше, получается, нужно внешнее напряжение на входе, землю которого пускаем через выход замка. Буду пробовать.

7

Если будет не сложно – поделитесь результатом.
