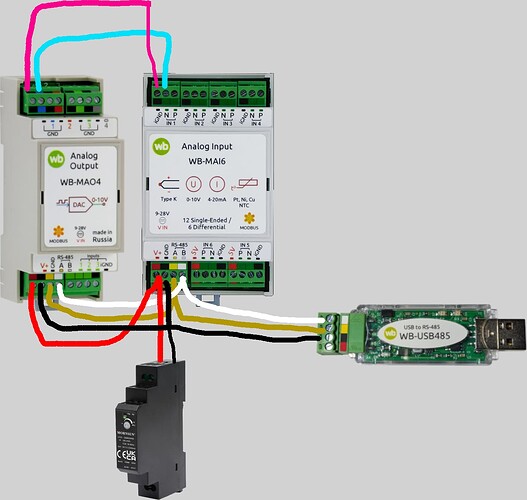

Здравствуйте! Нужно протестировать настройку WB-MAI6 для принятия сигнала 0-10v, хочу это сделать с помощью WB-MAO4, верная схема подключения? Соответственно это будет датчик измерения напряжения в однополярном режиме?
Добрый день.
Да, вы можете использовать такую схему для тестирования.
1 лайк
Если вы используете внешний блок питания, то вы должны соединить землю WB-USB485 с землёй БП и устройств.
Но внешний блок питания здесь совершенно не нужен! Вам достаточно просто запитать оба устройства от WB-USB485 - его мощности вполне хватит.
Ок, спасибо!

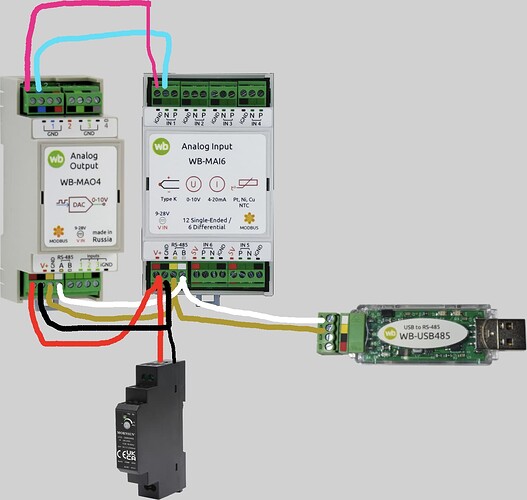

Получается такая схема - финальная, если с блоком питания?
А на дополнительное устройство в виде WB-MAO4 подключить - тоже хватит питания? (всего три устройства будет)
И если кабель до 10 метров будет использован - надо блок питания ставить или тоже достаточно будет usb?
Если с БП - да.
Оцениваем потребление.
По документации WB-MAO4 - до 2Вт, WB-MAI6 - до 0,2Вт.
WB-USB отдает до 5Вт. Должно хватить.
В зависимости от сопротивления кабеля, но - тоже должно.
1 лайк
