Добрый день.

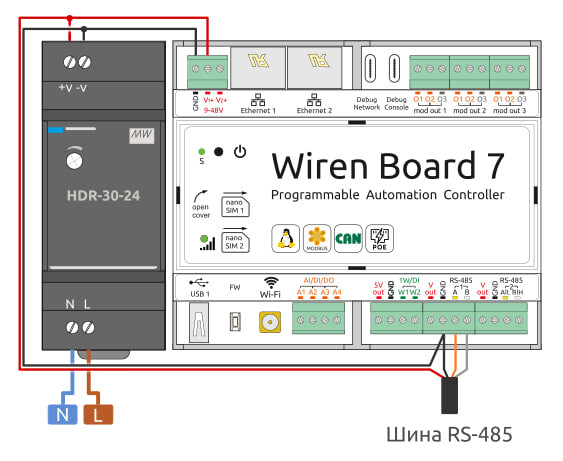

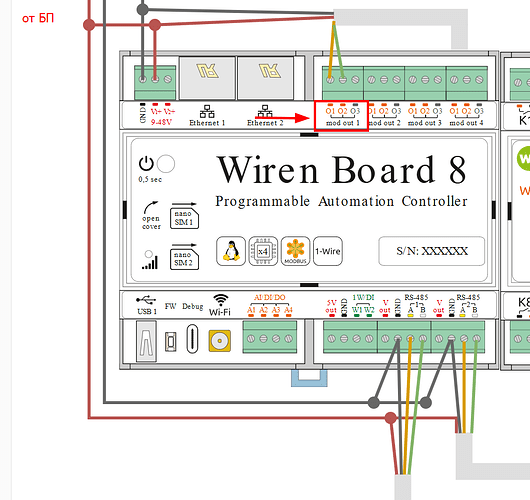

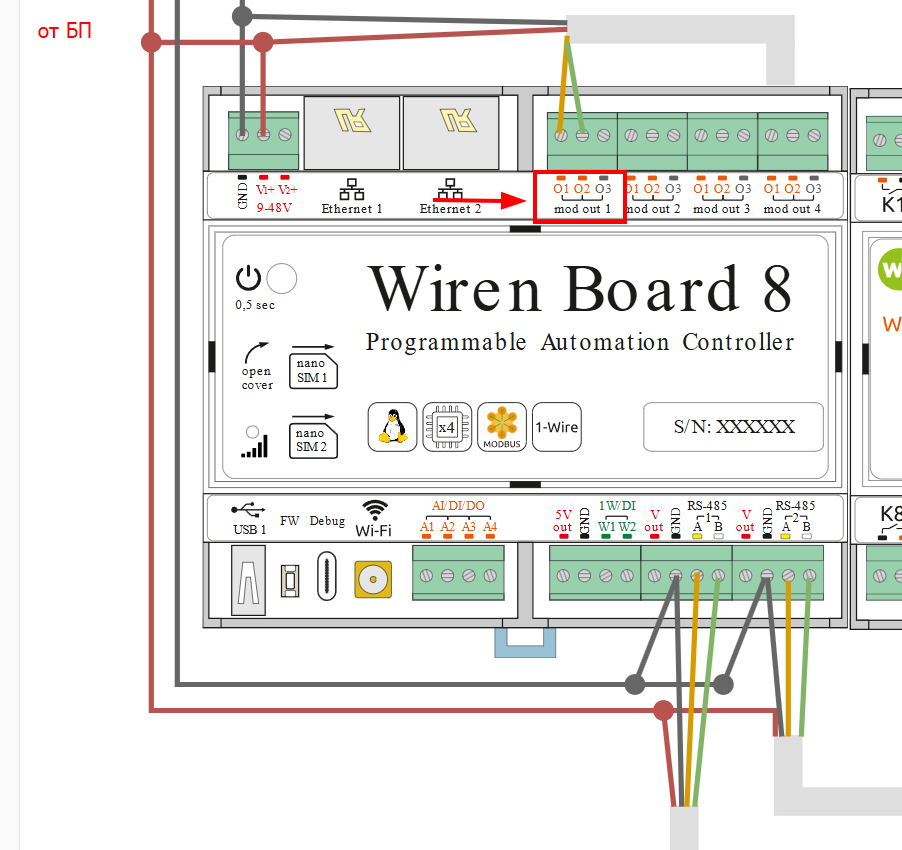

Подскажите как корректно подключить Модуль расширения WBE2-I-RS485-ISO - Wiren Board. В моём случае данный модуль установлен в гнездо “Mod out 1”. Можно ли выполнять подключение модуля как на схеме ниже или его подключение необходимо организовать также как у базовых модулей RS-485, также представленных на схеме?
О3 - это изолированный iGND модуля. Его необходимо подключить в зависимости от ваших нужд. Если нет потребности в изолированном интерфейсе, то соединить с GND. (документация Модуль расширения: RS485, WBE2-I-RS485-ISO — Wiren Board)
Подскажите, ответила на ваш вопрос? Есть ещё вопросы?
Можете уточнить, что имеется ввиду, под “Изолированным интерфейсом” и для чего он необходим? В документации не нахожу описания
Я намерен данную линию использовать для общения и питания датчиков WB, как и один из базовых разъёмов, но с ними проблемы нет т.к. в документации нашёл их способ расключения
Если эта линия питается от отдельного БП, то О3 соединить с GND этого отдельного БП. В этом случае линия будет гальванически изолирована от контроллера. Если линия питается от того же БП, что и контроллер, то соединить с GND БП контроллера.
Согласна с пользователем выше. Добавлю ещё ссылку на статью Заземление устройств Wiren Board и подключение контактов GND и iGND — Wiren Board
