Правильно ли я подобрал оборудование

[Direktorov]

Добрый день, подскажите правильно ли я думаю для сборки системы:

Основной блок управления wirenboard 8,5 (1шт) с модулем zeegbe. Питание от sdr-240-24.

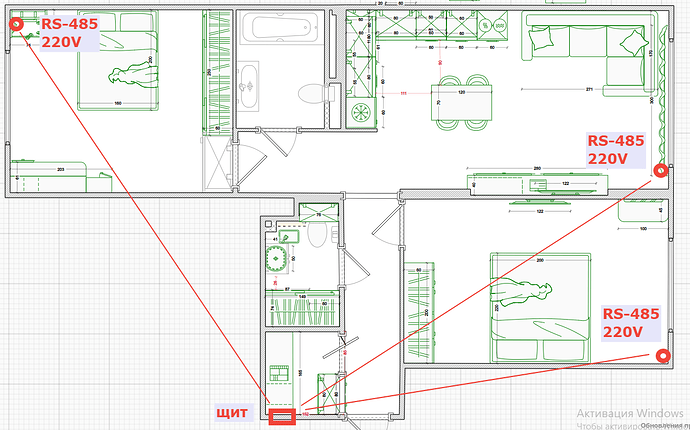

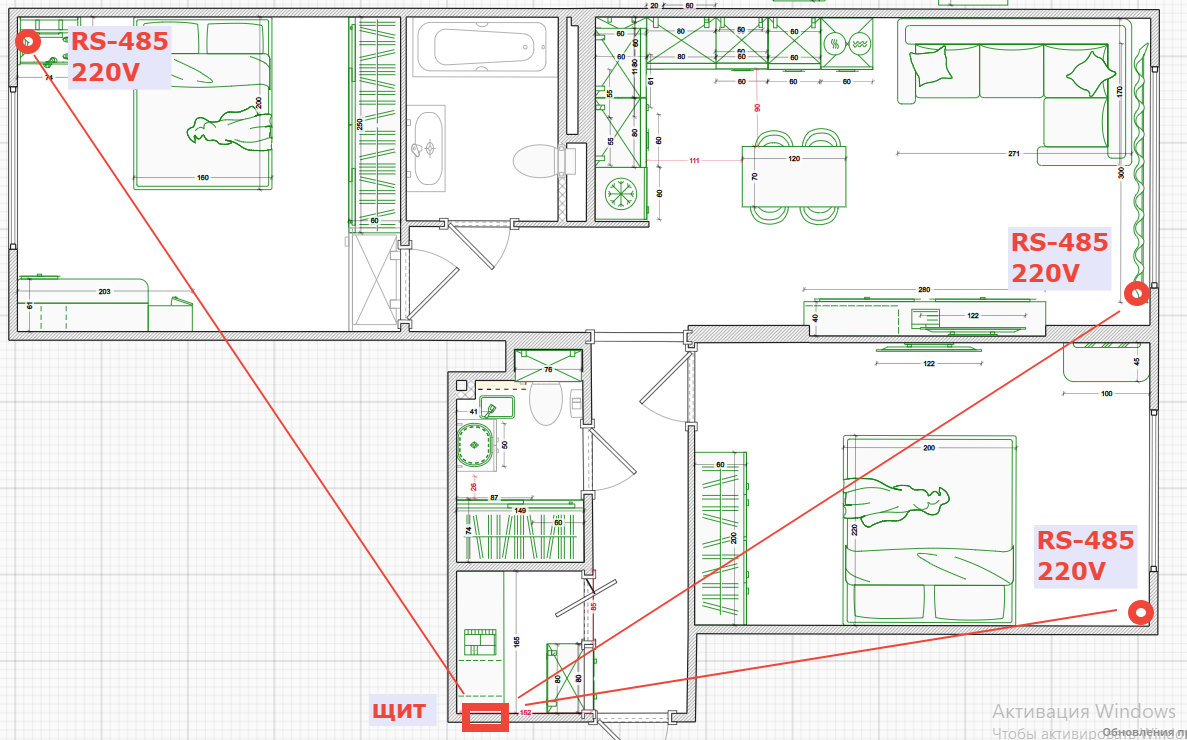

Шторы: Будут подключаться по RS-485, шторы будут скорее всего Dooya DT82TV (3 привода) питание к блокам будет так же идти через WB-MRWL3 сразу на все шторы.

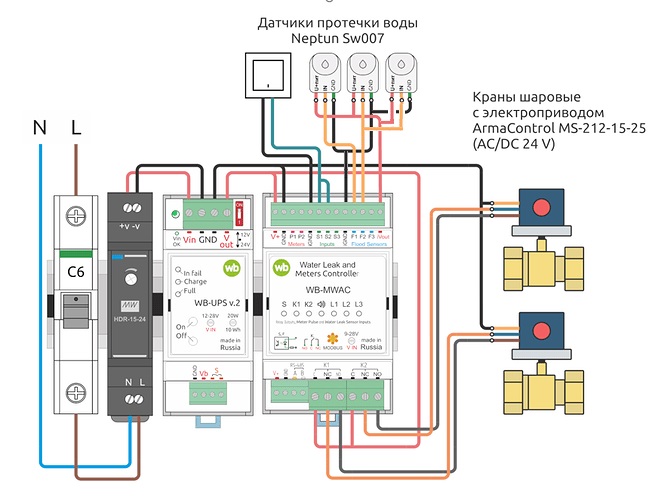

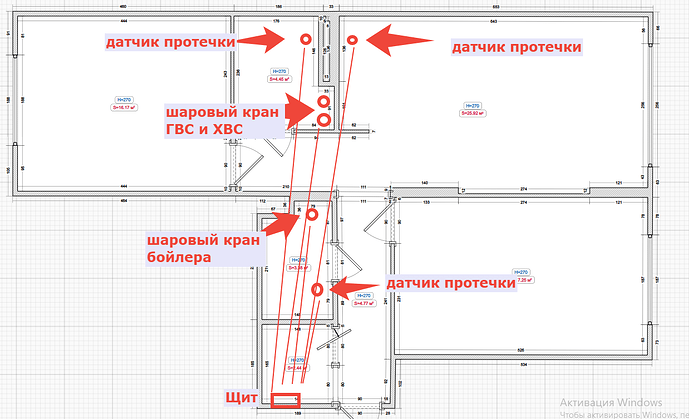

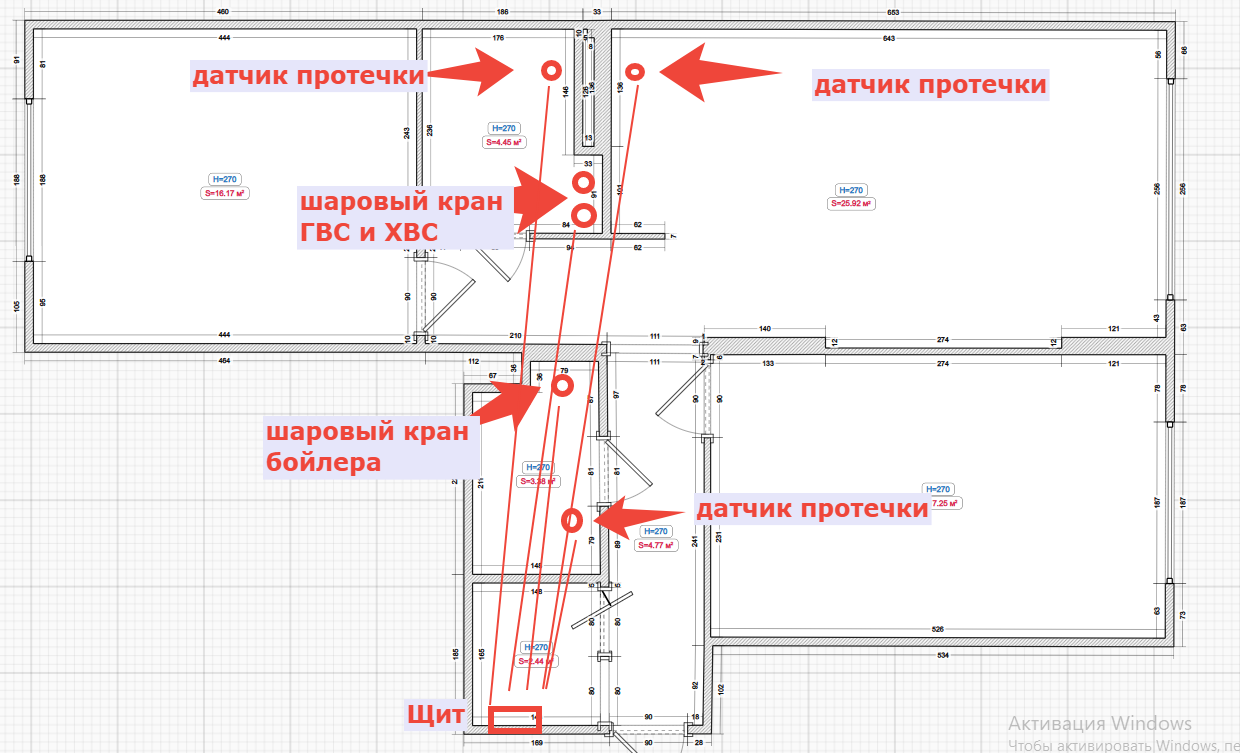

Протечка воды: WB-MWAC v.2(1шт), 3 датчика SW007 Neptun 24V кран шаровый с электроприводом для перекрытия ХВС и ГВС

Хотелось бы сделать резервное питание от Wb-ups но на сайте нет в наличии…

Бойлер: WB-MR3LV (1шт) кран шаровый 24V кран шаровый с электроприводом + включение по сценарию.(логика как только на ГВС температура упала, закрывается кран с ГВС пауза включение крана бойлера + включение бойлера на нагрев. Как только температура ГВС вернулась - отключается питание бойлера, смотрим по температуре в бойлере как только опустилась ниже допустим 30С закрывается кран бойлера, и открывается кран ГВС)
подключение электрокрана

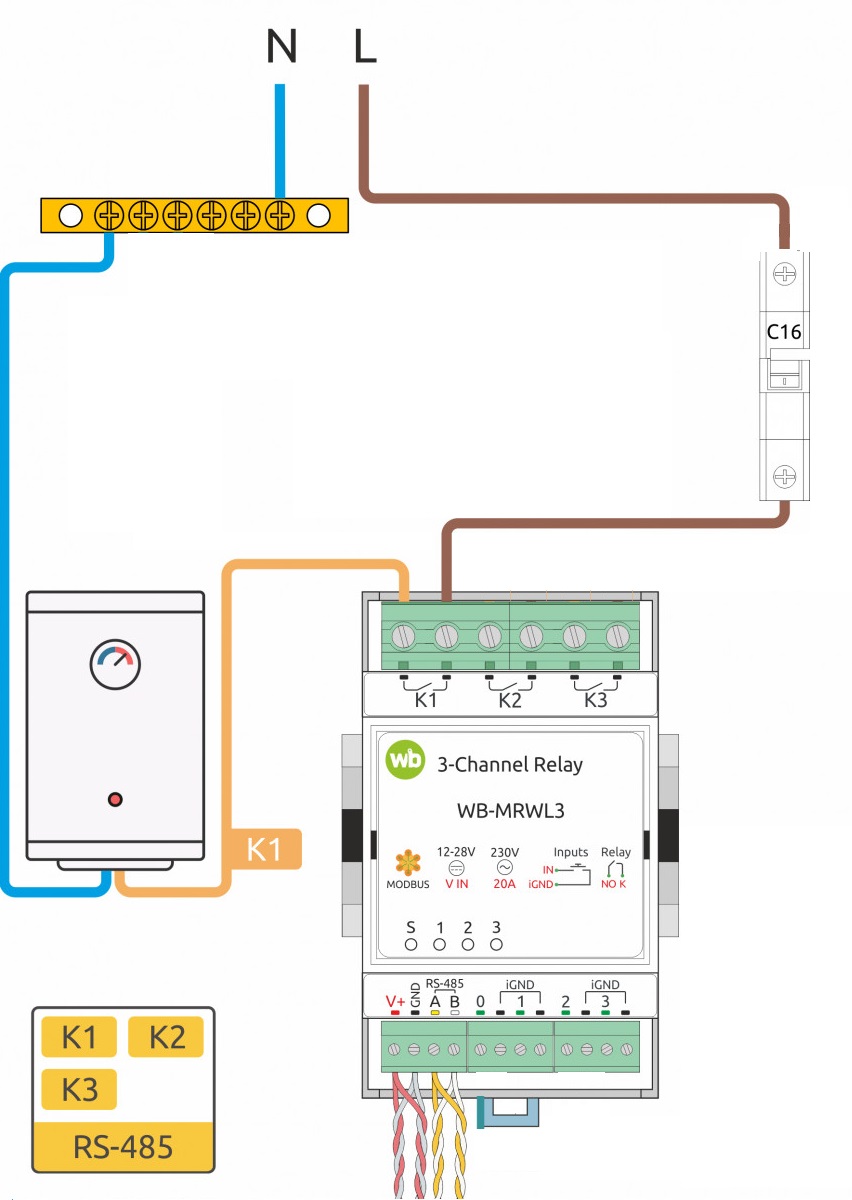

**Подключение бойлера **

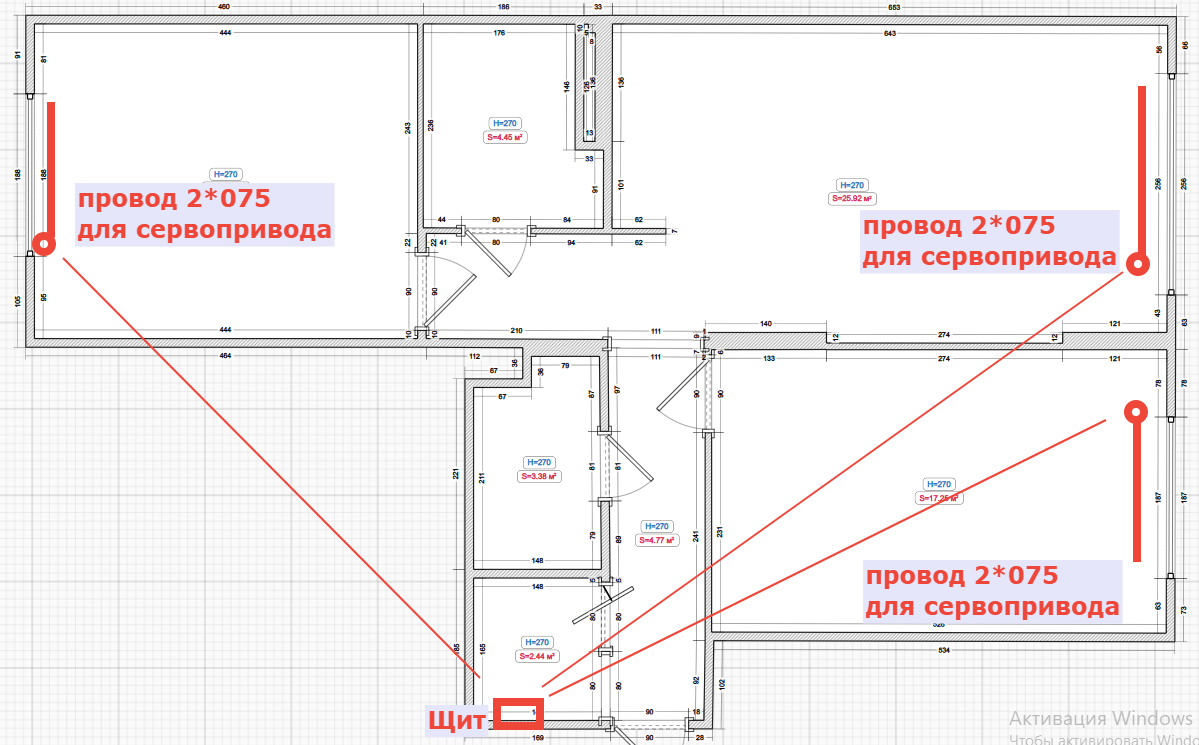

Отопление: WBIO-DO-SSR-8 (1шт) для управления , нормально открытый 24 В (3 радиатора) - регулировка и поддержание заданной температуры на радиаторах на основе данных датчиков 18b20

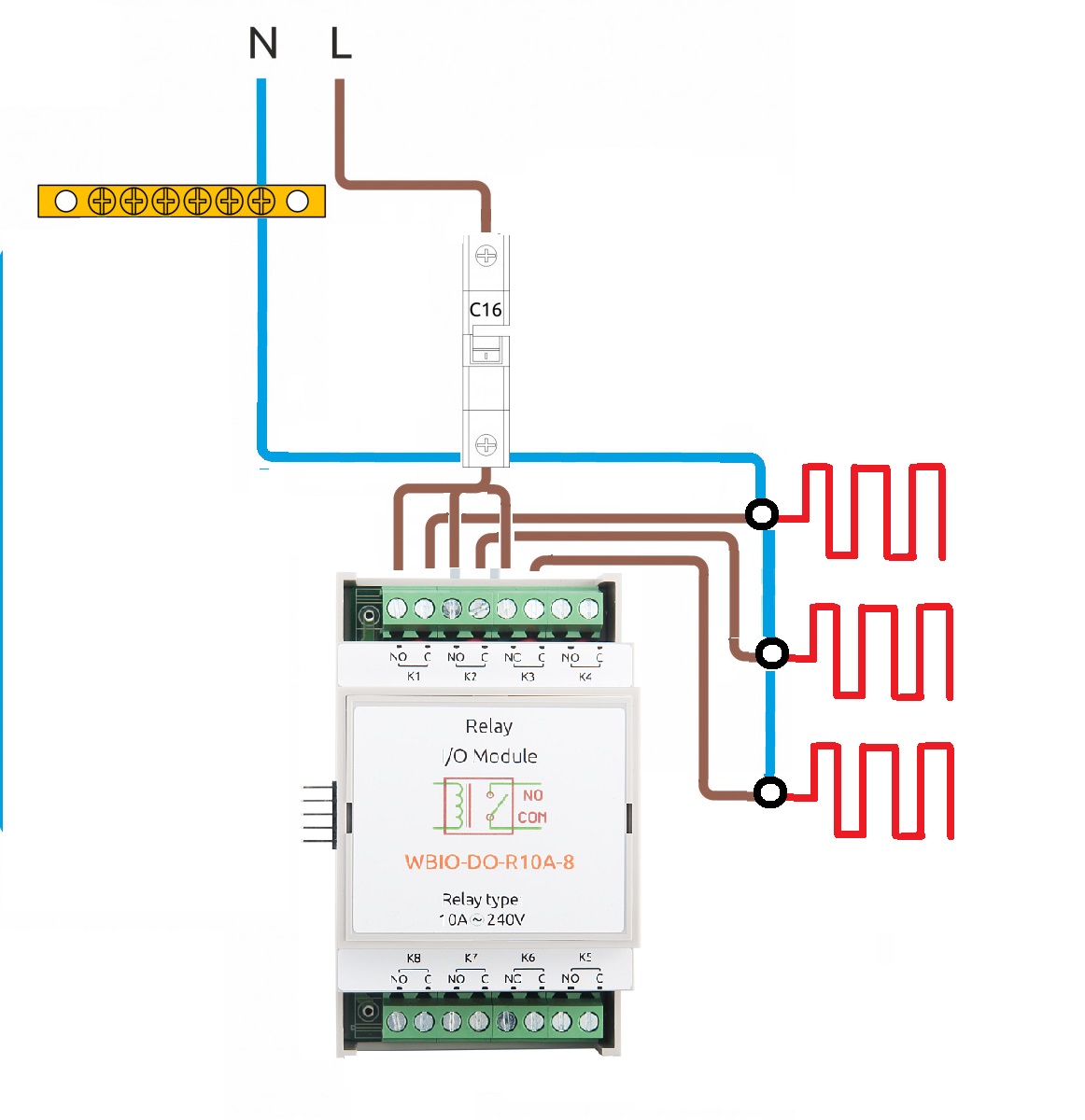

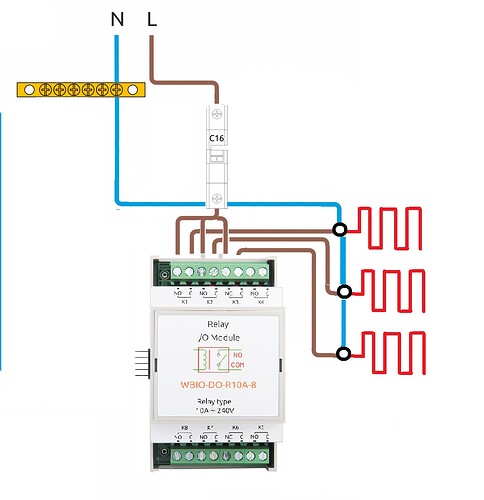

Теплый пол: WBIO-DO-R10A-8 (1шт) для управления теплым полом электрический, управление только через wirenboard (***4 зоны отопления, сколько максимум можно подать на 1 канал нагрузки ? )***WB-M1W2 v.3 в подрозетниках для подключения датчиков температуры. **
7 контуров по 285–428 Вт (1,3–1,95А) — думаю можно подключать напрямую к WBIO-DO-R10A-8
Один 16А автомат на модуль WBIO-DO-R10A-8 (суммарный ток до 13,65А).

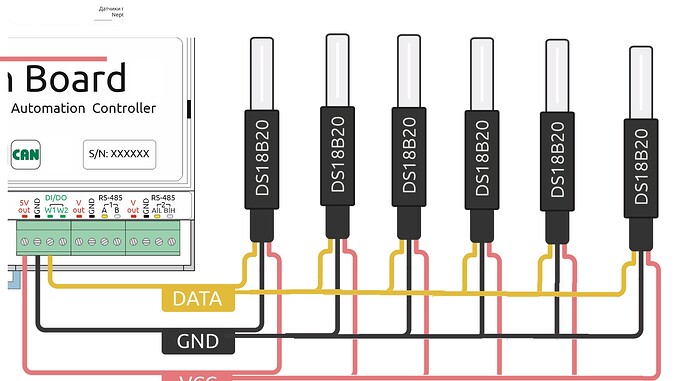

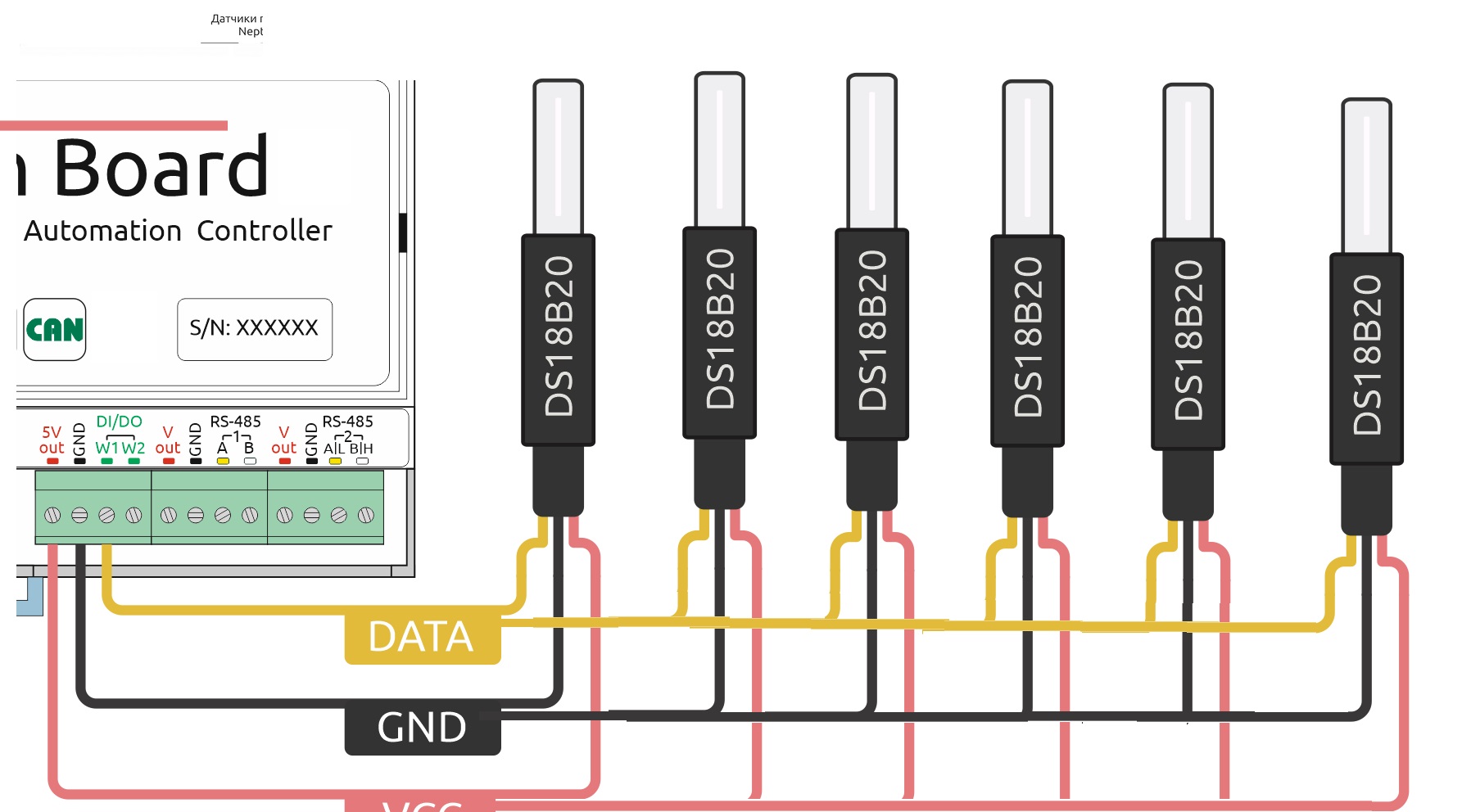

датчики температуры: 18b20, температура ГВС, ХВС, Бойлер, комнаты. Думаю использовать стандартный вход на Wirenboard 8.5 тянуть общий провод от датчиков

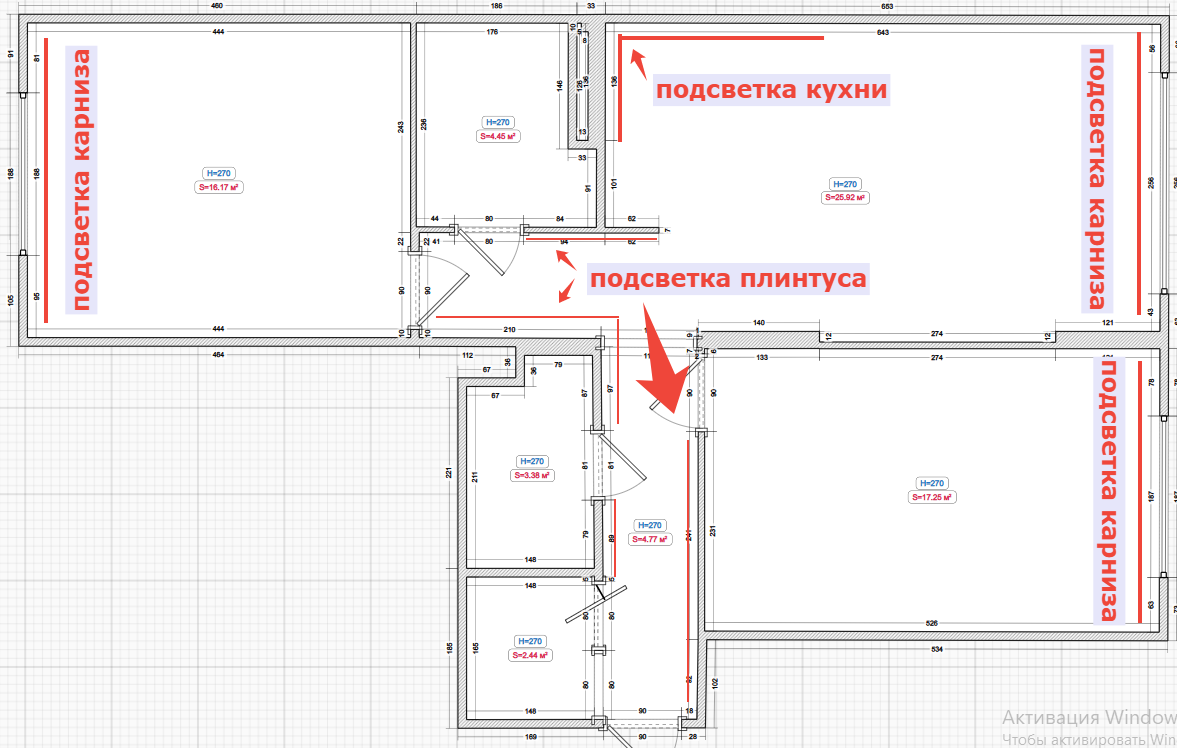

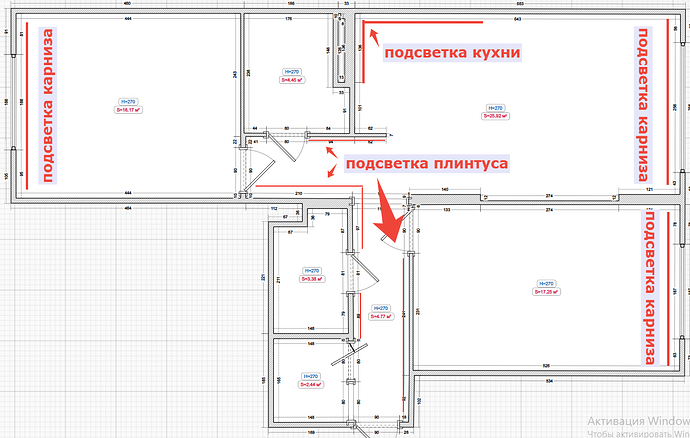

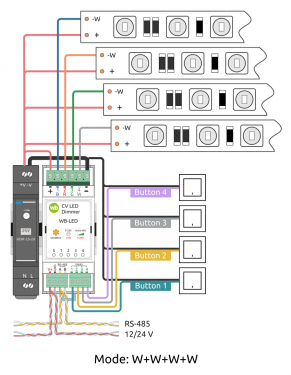

Освещение дополнительное: WB-LED (3шт) для подсветки штор + фартук кухни. Будет использоваться одноцветная Led лента с функцией диммирования.

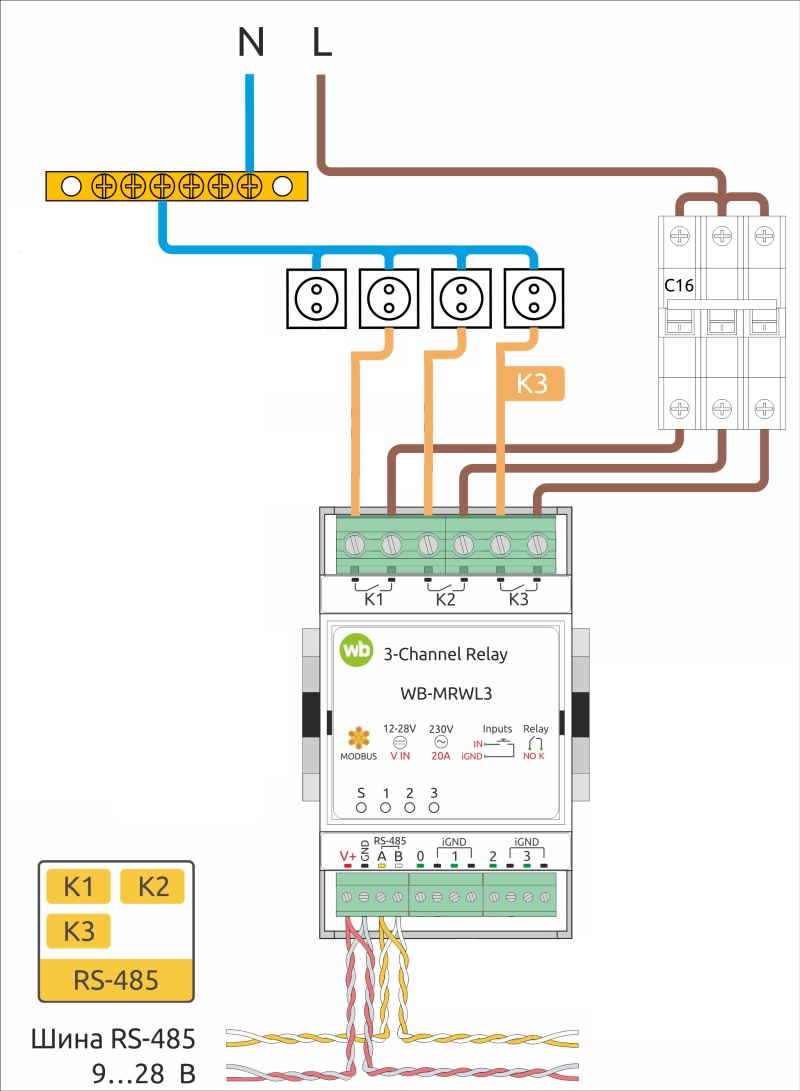

Розетки: WB-MRWL3 (4шт) для управления розетками (отключение групп розеток)

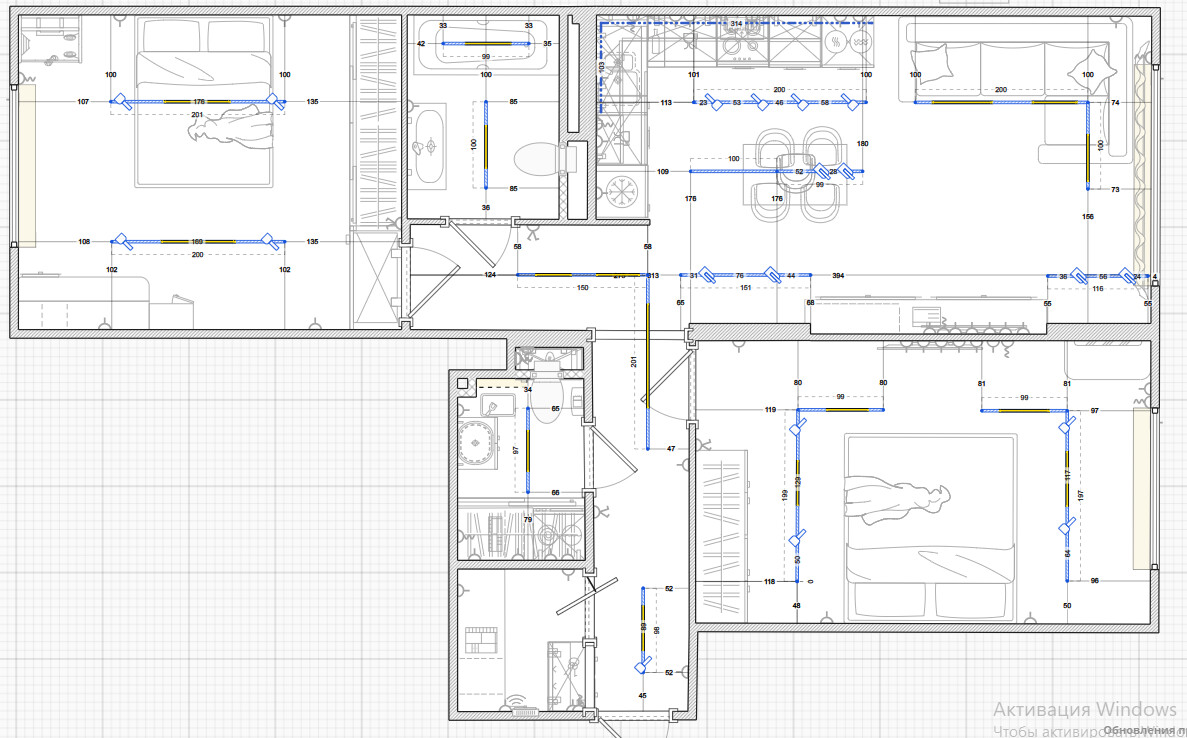

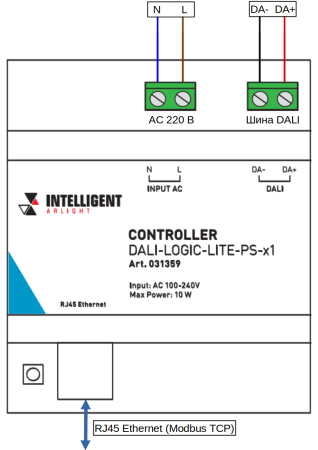

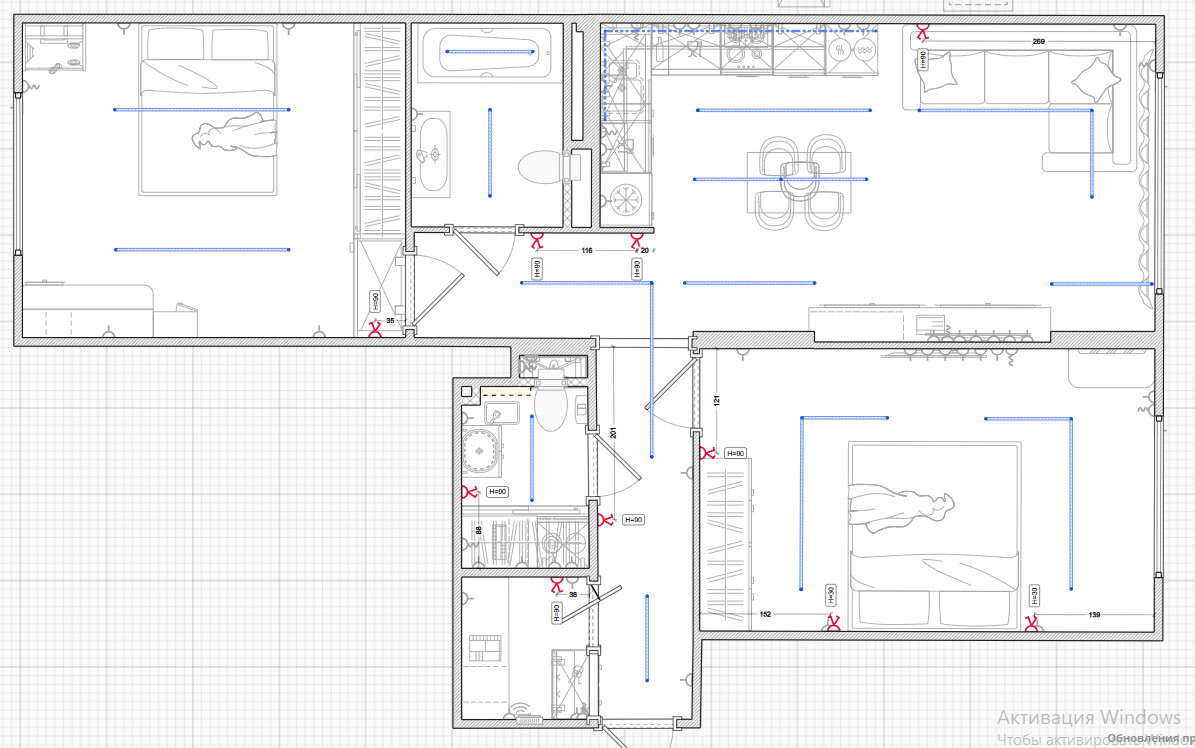

Освещение основное: трековое освещение arlight 48V по протоколу dali основной блок управления Arlight dali-logic-lite-PS-x1
25 метров
Питание от 6 блоков питания sdr-120-48**

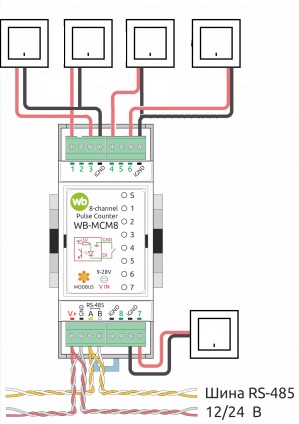

Выключатели света: WB-MCM8 (3шт) использовать обычные выключатели без фиксации для включения света на треках и включения дополнительного освещения.

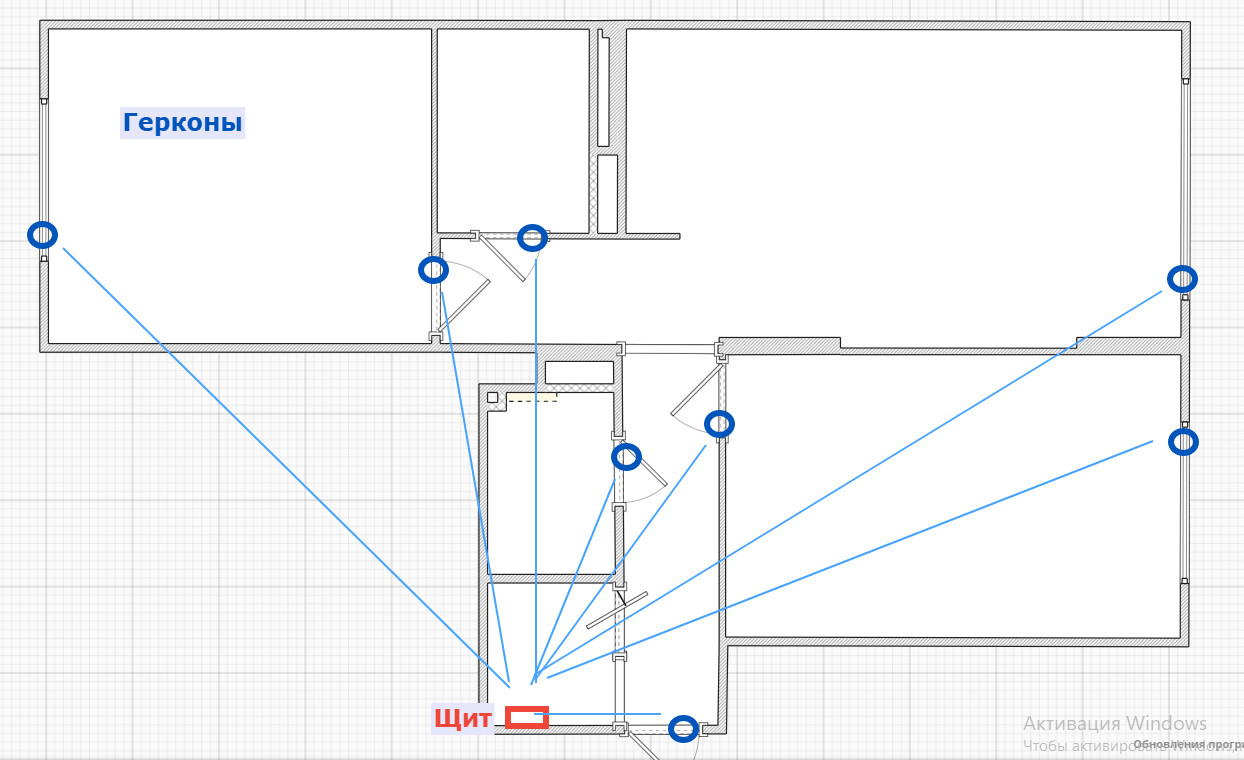

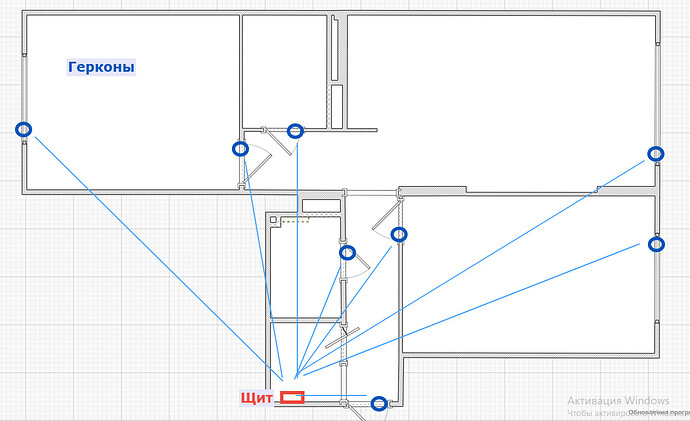

Герконы на двери + окна : WBIO-DI-WD-14 для подключения проводных герконов

Так же вопрос как можно и какой датчик для определения давления воды для определения есть ли в ГВС и ХВС ?

[DmitryKur]

Алексей, здравствуйте!

Ознакомился с вашим подбором оборудования – в целом все грамотно составлено.

Обратите внимание на то, что у вас на схеме у датчиков протечки нет связи с iGND.

Хотелось бы сделать резервное питание от Wb-ups но на сайте нет в наличии…

Рекомендую дождаться выхода обновленной модели. У WB-UPS v.2 есть недостатки, которые мы устранили в следующей версии.

@Direktorov

Бойлер: WB-MR6CU v.2 (1шт) кран шаровый 24V кран шаровый с электроприводом + включение по сценарию.(логика как только на ГВС температура упала, закрывается кран с ГВС пауза включение крана бойлера + включение бойлера на нагрев. Как только температура ГВС вернулась - отключается питание бойлера, смотрим по температуре в бойлере как только опустилась ниже допустим 30С закрывается кран бойлера, и открывается кран ГВС)

Для работы такой логики нужно измерять температуру ГВС в точке постоянного потока (в стояке). Есть вероятность, что будут ложные срабатывания при остывании трубопровода в местах с периодическим отсутствием отбора воды. Следует подобрать правильное размещение датчика температуры. Возможно потребуется врезка в общий трубопровод что следует согласовать с УК и собственниками МКД и тем самым получить потенциальную точку возможной протечки, которую не перекрыть…
Еще рекомендую сделать задержку на включение подачи воды после отключения (чтобы предотвратить попадание ржавчины в контур — продлите срок службы фильтров, сантехники и других бытовых приборов).

Теплый пол : WBIO-DO-R10A-8 (1шт) для управления теплым полом электрический, управление только через wirenboard (***4 зоны отопления, сколько максимум можно подать на 1 канал нагрузки ? )***WB-M1W2 v.3 в подрозетниках для подключения датчиков температуры. **
7 контуров по 285–428 Вт (1,3–1,95А) — думаю можно подключать напрямую к WBIO-DO-R10A-8
Один 16А автомат на модуль WBIO-DO-R10A-8 (суммарный ток до 13,65А).

Для WBIO-DO-R10A-8 позволяет подключать резистивную нагрузку до 7А на канал. Для данной задачи он подойдет.

Освещение. Рекомендую предусмотреть плавкие вставки для защиты линий низкого напряжения для LED. И соответственно нагрузке подбирайте сечение провода.

Выключатели света : WB-MCM8 (3шт) использовать обычные выключатели без фиксации для включения света на треках и включения дополнительного освещения.

Обратите внимание на возможность использования функции распознавания типов нажатий. Это может сократить количество модулей WB-MCM8.

Так же вопрос как можно и какой датчик для определения давления воды для определения есть ли в ГВС и ХВС ?

Конкретных моделей не подскажу – опыта мало, но можно посмотреть в сторону реле давления с сухим контактом или цифровой манометр с modbus.

[Direktorov]

@DmitryKur

Рекомендую дождаться выхода обновленной модели. У WB-UPS v.2 есть недостатки, которые мы устранили в следующей версии.

а сроки какие-нибудь есть ?

@DmitryKur

Для работы такой логики нужно измерять температуру ГВС в точке постоянного потока (в стояке). Есть вероятность, что будут ложные срабатывания при остывании трубопровода в местах с периодическим отсутствием отбора воды. Следует подобрать правильное размещение датчика температуры.

да думал закрепить датчик на металлической трубе прямо поверх и закрыть теплоизолятором датчик, что бы датчик максимально тепло получал от стояка.

@DmitryKur

Для WBIO-DO-R10A-8 позволяет подключать резистивную нагрузку до 7А на канал. Для данной задачи он подойдет.

т.е. использовать твердотельное реле нет смысла ?

@DmitryKur

Рекомендую предусмотреть плавкие вставки для защиты линий низкого напряжения для LED. И соответственно нагрузке подбирайте сечение провода.

это например какие что-то ни разу не слышал про такое …

@DmitryKur

Обратите внимание на возможность использования функции распознавания типов нажатий. Это может сократить количество модулей WB-MCM8

Да я в курсе про типы нажатий, но достаточно много физических выключателей , брал из расчета 1 выключатель 1 вход.
Просто меня смущает как будет работать что освещение на треках , работают по dali с подключением в wirenboard а сами выключатели напрямую в wirenbiard не будет сильной временной задержки или может стоить рассматривать выключатели которые сразу подключаются на шину dali ?

[Direktorov]

Да и еще такой вопрос, могу ли я использовать вход к примеру с блока wb-led к примеру для включения допустим группы света на шине dali ? т.е. не физически использовать, а логически ?

[DmitryKur]

@Direktorov

а сроки какие-нибудь есть ?

На данный момент точных сроков дать не могу. Знаю что он на стадии разработки и прототип был представлен на выставке.

@Direktorov

да думал закрепить датчик на металлической трубе прямо поверх и закрыть теплоизолятором датчик, что бы датчик максимально тепло получал от стояка.

Думаю для этой задачи это самое верное решение.

@Direktorov

т.е. использовать твердотельное реле нет смысла ?

У нас нет подходящих под такую нагрузку твердотельных реле. А так смысл есть их использовать чтобы избавится от щелчков.

@Direktorov

это например какие что-то ни разу не слышал про такое …

Например такие клеммы.

В блоке питания и драйверах тоже имеется встроенная защита, но с подбором плавких вставок можно более точно её организовать. Но это на ваше усмотрение.

@Direktorov

как будет работать что освещение на треках , работают по dali с подключением в wirenboard а сами выключатели напрямую в wirenbiard не будет сильной временной задержки или может стоить рассматривать выключатели которые сразу подключаются на шину dali ?

Маловероятно, что будут ощутимые задержки. Но если есть возможность не использовать преобразователи, то лучше ей воспользоваться.

@Direktorov

Да и еще такой вопрос, могу ли я использовать вход к примеру с блока wb-led к примеру для включения допустим группы света на шине dali ? т.е. не физически использовать, а логически ?

Да, вы можете входы использовать под другие нужды.

[Direktorov]

@DmitryKur

У нас нет подходящих под такую нагрузку твердотельных реле. А так смысл есть их использовать чтобы избавится от щелчков

ну щелчки меня не пугают, будет в самой отдаленной комнате использоваться, так что это не страшно

@DmitryKur

Например, такие клеммы.

да именно такие в моем щите и будут использоваться

да и на скриншотах я поправил iGDN

[Direktorov]

@Direktorov

Бойлер: WB-MR6CU v.2 (1шт) кран шаровый 24V кран шаровый с электроприводом + включение по сценарию.(логика как только на ГВС температура упала, закрывается кран с ГВС пауза включение крана бойлера + включение бойлера на нагрев. Как только температура ГВС вернулась - отключается питание бойлера, смотрим по температуре в бойлере как только опустилась ниже допустим 30С закрывается кран бойлера, и открывается кран ГВС)

а еще как то можно сделать подключение или это верное решение ?

просто так то напрашивается на использование WB-MWAC но его много для подключения 1 электрокрана .

[DmitryKur]

Выделять отдельный WB-MWAC для одного крана необязательно. Как раз реле для этого и подойдет.

[Direktorov]

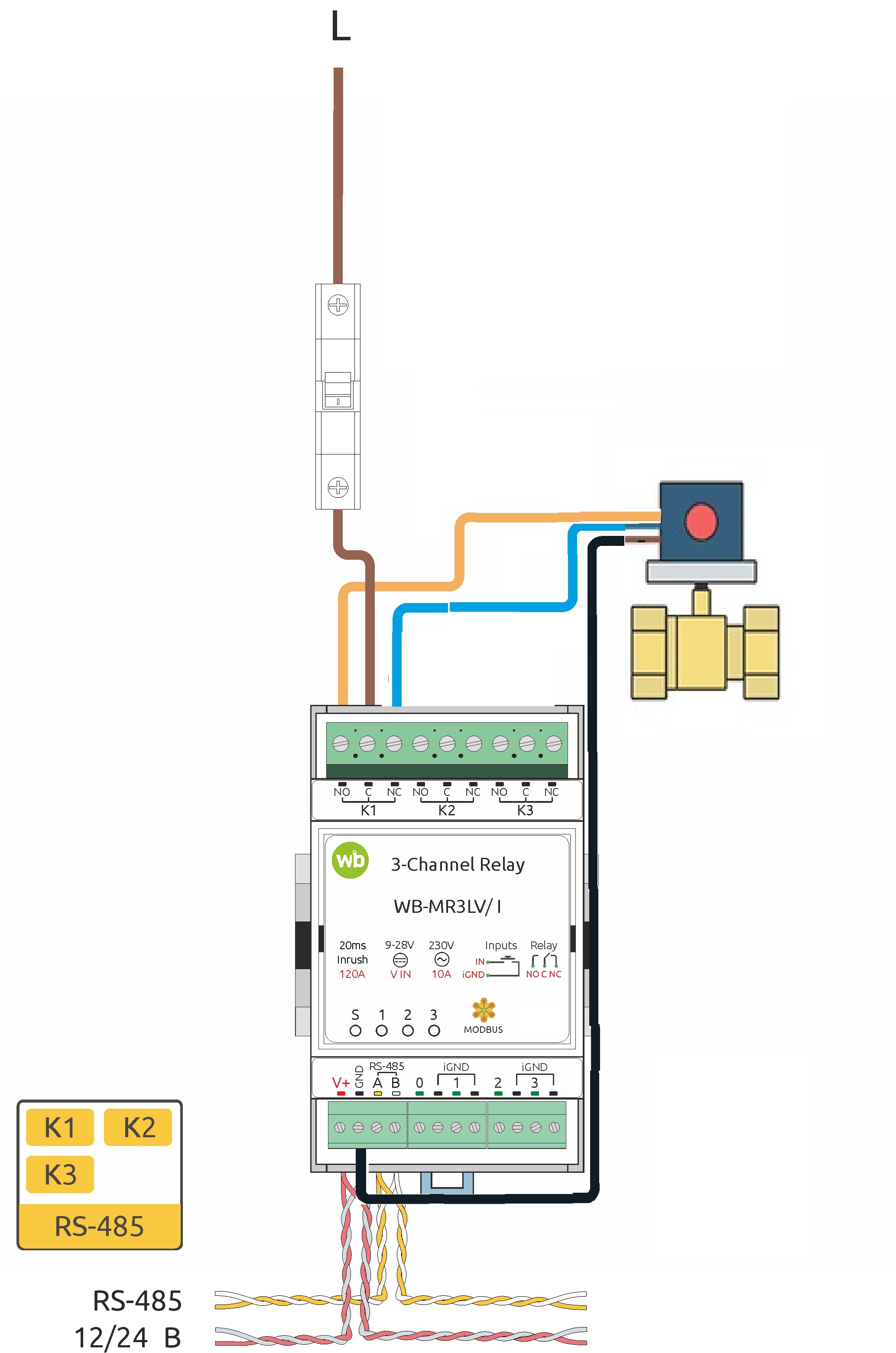

а если вот заменить вот этим ? WB-MR3LV https://support.wirenboard.com/uploads/default/original/3X/c/2/c25ea6b492552a404365cd0f8397e53e1f1094ec.jpeg

и подключить вот так ?

[DmitryKur]

Если вам достаточно одного канала, то можно обойтись внутренним модулем WBE2-DO-R6C-1. Но проверить что потребляемый ток не больше 2 А.

[Direktorov]

@Direktorov

Отопление: WBIO-DO-SSR-8 (1шт) для управления , нормально открытый 24 В (3 радиатора)

Добрый день, где нить будь есть схема подключения, как правильно подключить ?

[DmitryKur]

Добрый день!

Подключайте как обычную нагрузку. “+” от БП приходит на канал модуля, а от “COM” модуля идет на нагрузку.
Схема.

[Direktorov]

@Direktorov

Бойлер: WB-MR3LV (1шт) кран шаровый 24V кран шаровый с электроприводом + включение по сценарию.(логика как только на ГВС температура упала, закрывается кран с ГВС пауза включение крана бойлера + включение бойлера на нагрев. Как только температура ГВС вернулась - отключается питание бойлера, смотрим по температуре в бойлере как только опустилась ниже допустим 30С закрывается кран бойлера, и открывается кран ГВС)

Могу я на данное устройство (WB-MR3LV) повесить на один канал управление краном 24V, а на второй канал 220v для включение бойлера ?

[DmitryKur]

Контакты гальванически развязаны, поэтому такое подключение возможно.

[Direktorov]

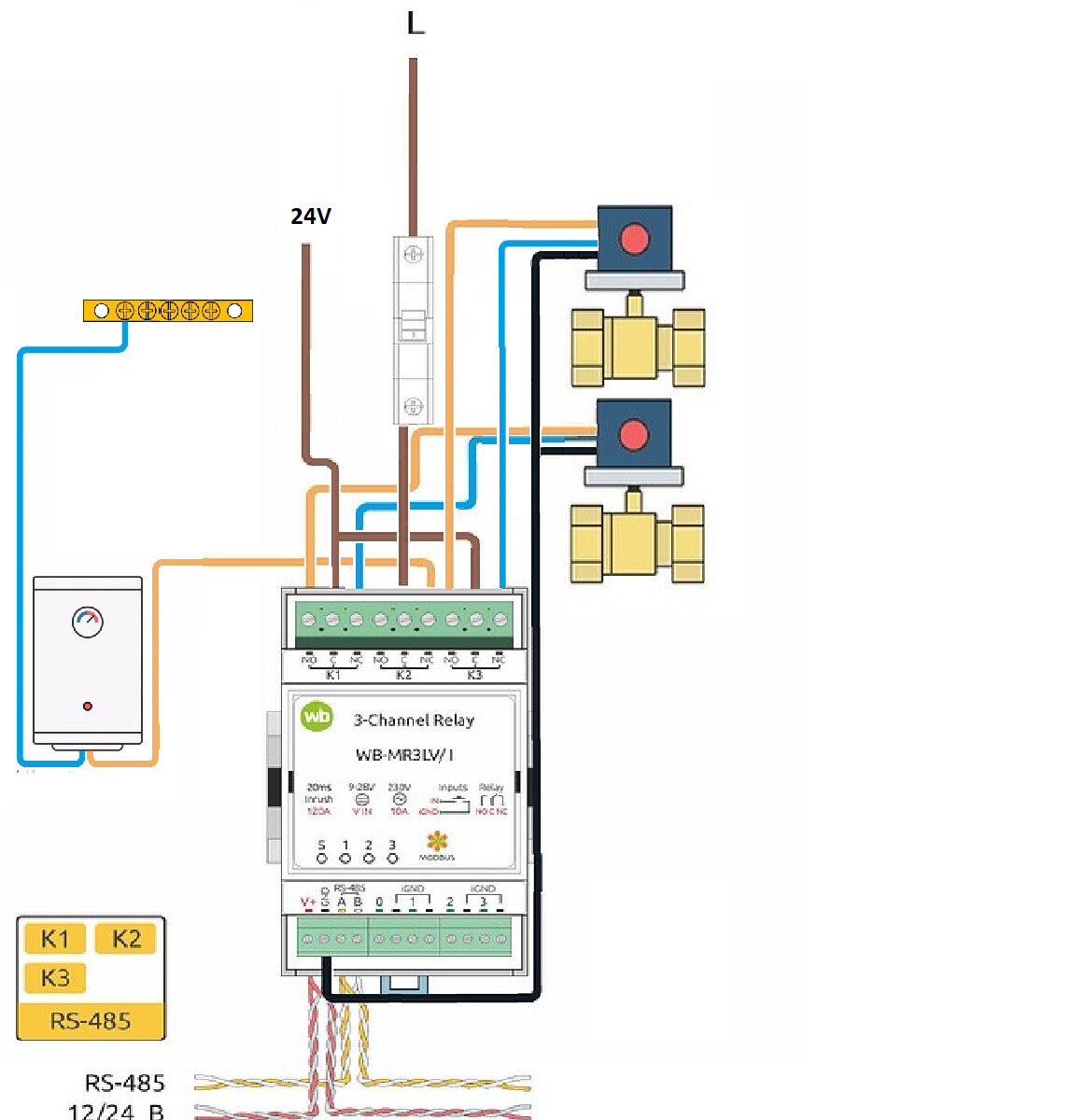

с 1 краном + бойлер

С 2 кранами + бойлер

Вот так вот ?
