Схема подключения канального трехскоростного вентилятора при помощи реле

[Sergey_Pozd]

Добрый день!

Подскажите, пожалуйста , схему подключения канального трехскоростного вентилятора soler&Palau 50/160-160 silent с помощью релейного модуля WB-MR3LV/I(K)для того, чтобы можно было им управлять как при помощи контроллера wiren board 8, так и при помощи физических кнопок

Заранее спасибо!

[Weekend_Engineer_bot]

Здравствуйте! Я автоматический помощник техподдержки Wiren Board. Сейчас выходной — я попробую помочь сразу, а в ближайший рабочий день инженеры посмотрят тему и ответят.
Я проанализировал ваш вопрос и постарался найти возможное решение:

---

Вы используете:

• контроллер Wiren Board 8
• релейный модуль WB-MR3LV/I(K) (3 канала, низковольтные, «сухие» контакты)
• канальный трёхскоростной вентилятор Soler & Palau 50/160-160 Silent
• требуется управление от контроллера и от физических кнопок.

Ключевые моменты:

1. Вентилятор 3‑скоростной
   Обычно у таких вентиляторов есть:

   • общий провод питания (L, N)
   • три отдельных входа скоростей (L1 – низкая, L2 – средняя, L3 – высокая), на которые подаётся фаза через отдельный переключатель / реле.
     Очень важно: скорости нельзя включать одновременно, то есть L1, L2, L3 не должны быть под фазой в одно и то же время.

2. Модуль WB-MR3LV/I(K)
   Это низковольтные “сухие” контакты (обычно до 30 В DC/AC). Нельзя напрямую коммутировать ими 220 В на вентилятор^[1].
   Поэтому есть два варианта:

   Вариант 1. Через дополнительные силовые реле / контакторы

   • WB-MR3LV/I(K) коммутирует катушки внешних силовых реле (или модулей контакторов) на 230 В.
   • Силовые реле уже подают фазу 230 В на входы скоростей вентилятора.

   Схема в упрощённом виде:

   • Питание вентилятора:

     • N вентилятора → напрямую к N сети.
     • Общий L вентилятора (если есть) → напрямую к L сети (согласно схеме Soler & Palau).

   • Скорости:

     • L сети → вход силового реле №1 → выход реле №1 → к клемме «низкая скорость» вентилятора.
     • L сети → вход силового реле №2 → выход реле №2 → к клемме «средняя скорость».
     • L сети → вход силового реле №3 → выход реле №3 → к клемме «высокая скорость».

   • Управление катушками силовых реле:

     • Катушки силовых реле подключены к внешнему блоку питания (например, 12 В DC).
     • Один провод катушки каждого реле идёт на «+12В», второй — на соответствующий выход WB-MR3LV/I(K), который замыкает на «0V» (или наоборот — в зависимости от схемы).

   • Физические кнопки:

     • Можно подключить их к входам контроллера WB8 (например, к входам дискретных модулей или встроенным входам), а в wb-rules написать логику:
       • при нажатии кнопки «Низкая» — включить только реле низкой скорости, выключить остальные;
       • при нажатии «Средняя» — аналогично и т.д.

   Тогда:

   • контроллер WB8 управляет выходами WB-MR3LV/I(K),
   • WB-MR3LV управляет катушками силовых реле,
   • силовые реле подают 230 В на нужную скорость.

   Вариант 2. Использовать силовой релейный модуль вместо WB-MR3LV/I(K)

   Если у вас есть возможность заменить WB-MR3LV/I(K), проще взять модуль WB-MR6C или WB-MR3C с силовыми реле 230 В^[2] и управлять вентилятором напрямую от этих реле (по той же логике: три реле – три скорости). Тогда:

   • каждая скорость подключается к отдельному реле, фаза сети подаётся на входы реле, выходы идут на соответствующие клеммы вентилятора;
   • физические кнопки подключаются к входам модуля/контроллера и дальше логика задаётся в контроллере.

---

Важные замечания по безопасности и логике

1. Обязательно посмотрите заводскую схему подключения вашего конкретного вентилятора в паспорте Soler & Palau — расположение клемм (L, N, L1, L2, L3 или аналогичные обозначения) может отличаться. Схему нужно повторить, только вместо механического переключателя скоростей использовать три реле.

2. Исключите одновременное включение двух скоростей программно:

   • в правилах wb-rules при включении одной скорости всегда выключайте остальные:

     defineRule("fan_speed_low", {
       whenChanged: "wb-gpio/EXT1_IN1", // пример: кнопка "низкая"
       then: function (newValue, devName, cellName) {
         if (newValue) {
           dev["wb-mr3lv_1"]["K1"] = true;   // низкая
           dev["wb-mr3lv_1"]["K2"] = false;  // средняя
           dev["wb-mr3lv_1"]["K3"] = false;  // высокая
         }
       }
     });


     Аналогично — для средней и высокой.

3. По WB-MR3LV/I(K): проверьте в его паспорте максимальное разрешённое напряжение и тип контактов; по Wiki это низковольтное реле и для 230 В нужно использовать промежуточные реле^[1:1].

---

Чтобы дать совсем точную схему, инженерам понадобятся:

1. Фото или скан паспортной схемы вентилятора (клеммник и схема включения 3 скоростей).
2. Информация, какие именно физические кнопки планируете (мгновенные/фиксирующие, отдельные на каждую скорость или одна цикличная).

Вы можете выложить фото клеммника вентилятора и схемы из его паспорта — по ним можно будет нарисовать конкретную, «по клеммам», схему подключения.

---

Примечание: Я — искусственный интеллект, а не сотрудник-человек. В моих ответах возможны неточности.

---

1. https://wirenboard.com/wiki/WB-MR3LV/I ↩︎ ↩︎

2. Модуль реле WB-MR6C v.2 — Wiren Board ↩︎

[bulava92]

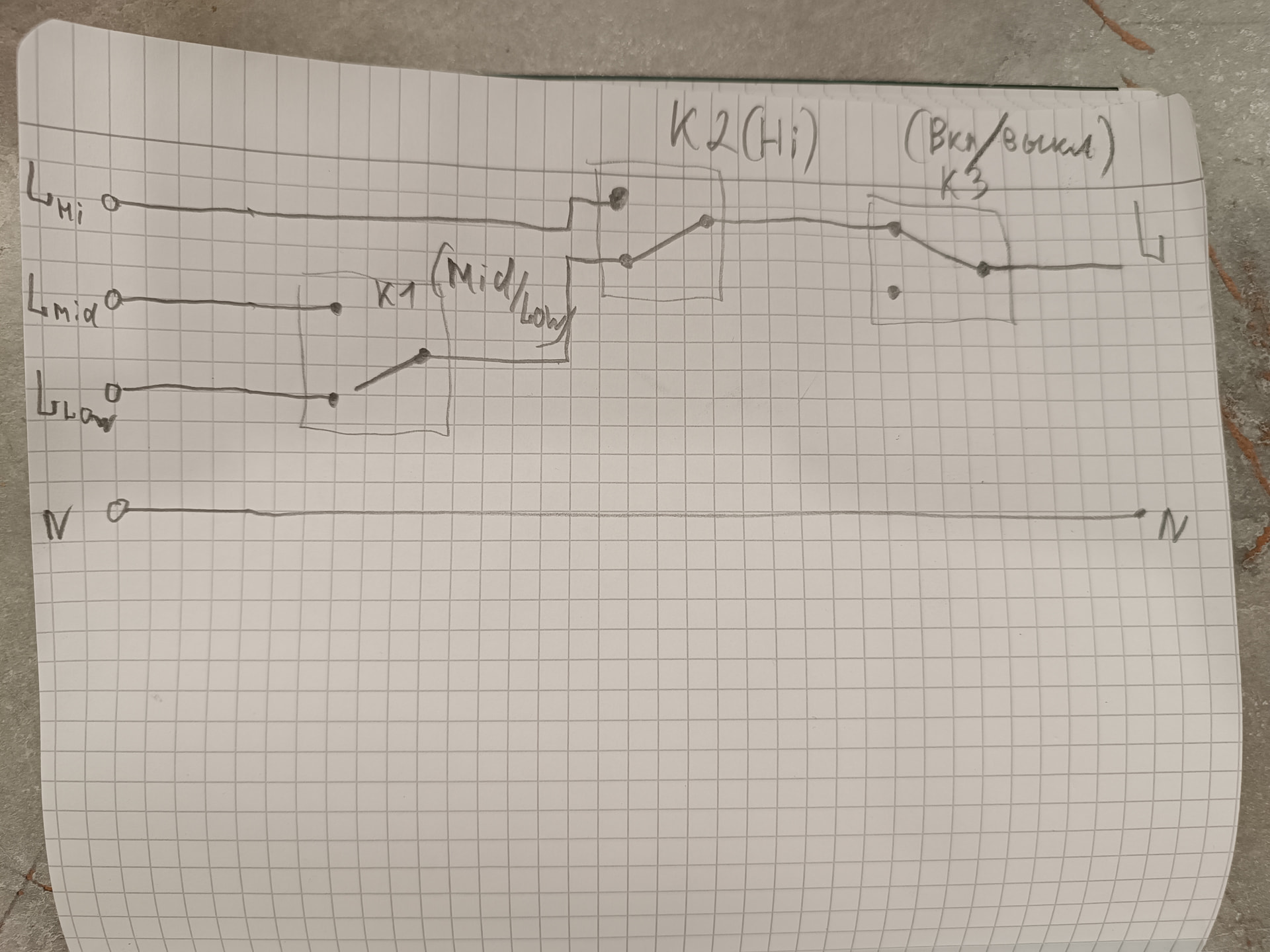

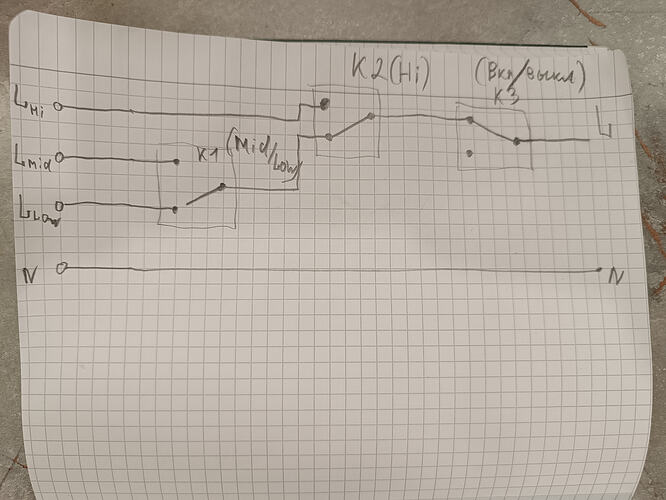

вот, делал как-то
модуль другой, но схема подключения будет такая же
физически не допускается работа нескольких скоростей одновременно, только 1 выход активен одновременно

[DmitryKur]

Добрый день!

Для исключения одновременной подачи фазы на две скорости можно еще задействовать режим управления приводом: * Управление приводом

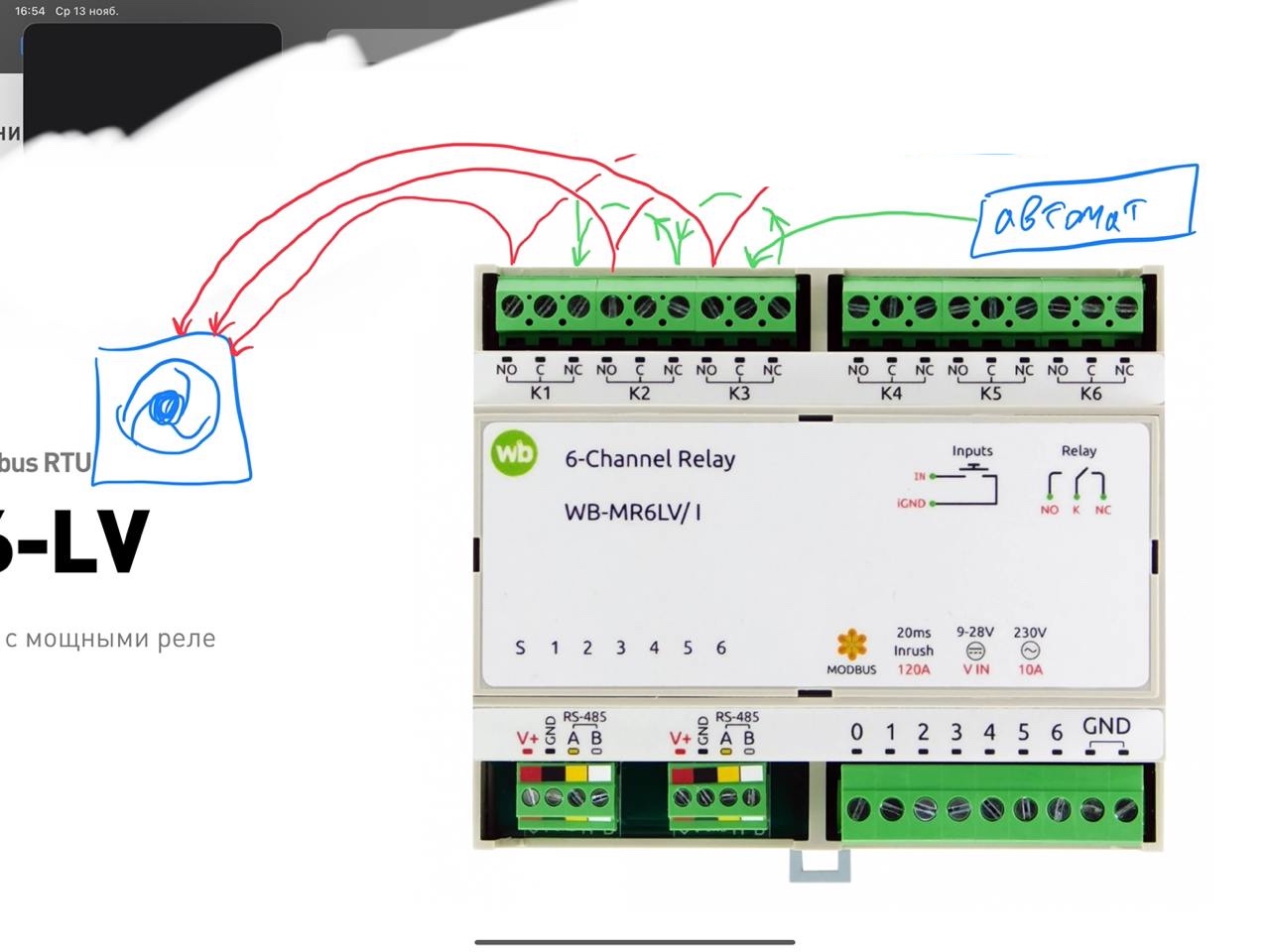

Вообще схему представляю примерно так:

[DmitryKur]

Добрый день!

Вам еще нужна помощь?
