Управление каналами реле в режиме штор на примере MR6Cv3

Периферийные устройства
1

Добрый день
Имеется реле MR6Cv3 с прошивкой 1.21.5.
Все каналы сконфигурированы на управление шторами. Если управлять каналами реле через Web интерфейс и через скрипты (не через входа), то защита от одновременного включения 2-х каналов не работает. Так можно и двигатели пожечь.

Предположу, что на всех реле с логикой управления шторами имеется такой же эффект.

UPD: На реле WB-MR6LV/S с прошивкой 1.21.5 в Web интерфейсе каналы реле становятся readonly.
Вопрос: как управлять шторой из скрипта / web морды?

2

Добрый день.
Опишите пожалуйста что вы делете, чем результаты отличаются от ожидаемых.
Оптимально - если покажете как воспроизвести поведение противоречащее документации.

4

Из web интерфейса включаю канал “открыть”, потом нажимаю на канал “закрыть”. Канал “закрыть” замыкается, пока еще не разомкнут канал “открыть”.

я еще чуть дополнил первый пост про реле WB-MR6LV/S

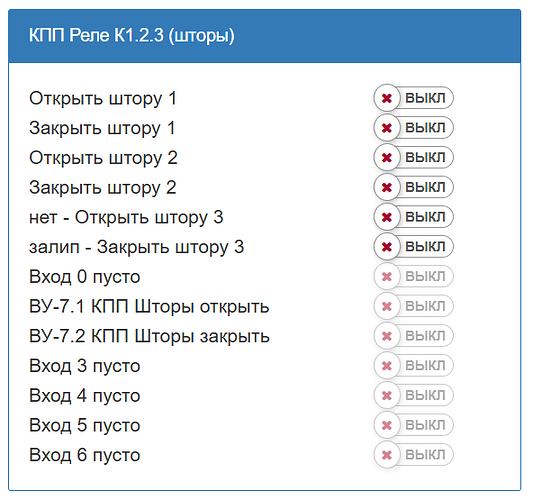

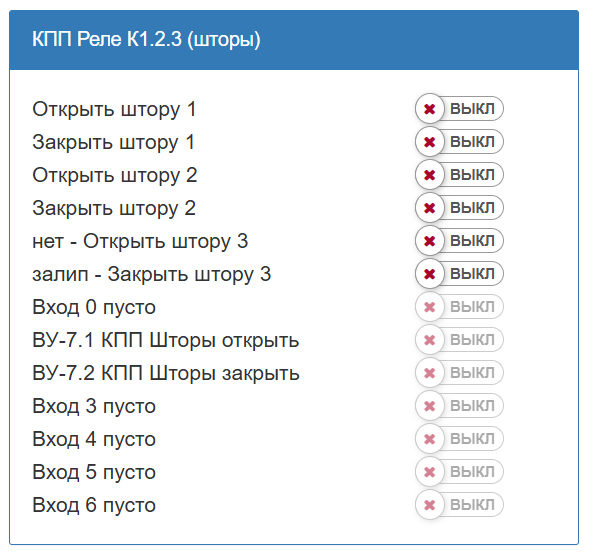

Картинка Web интерфейса для MR6Cv3

На изображении представлено меню управления шторами с различными командами для открытия и закрытия, а также состоянием входов. (Captioned by AI)
На изображении представлено меню управления шторами с различными командами для открытия и закрытия, а также состоянием входов. (Captioned by AI)602×555 41.5 KB

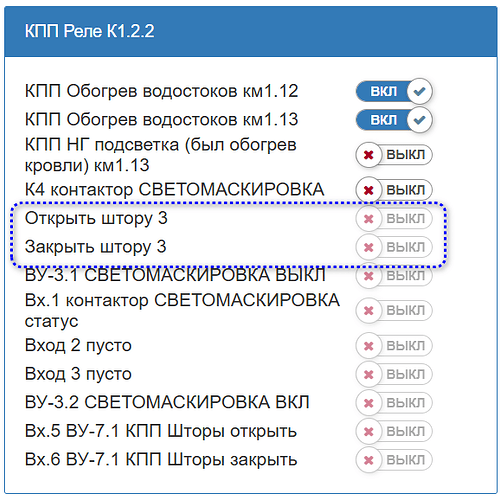

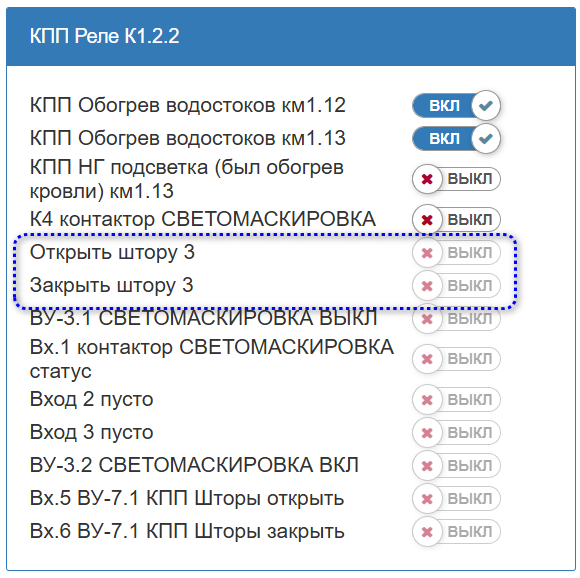

Картинка Web интерфейса для WB-MR6LV/S

image580×578 57 KB

5

Пробую волспроизвести.
Использую WB-MR6C v3 c FW 1.21.5

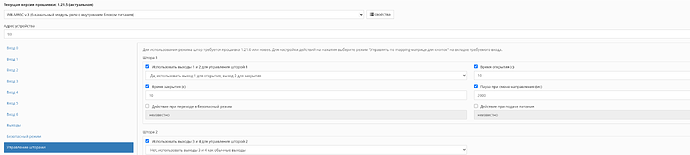

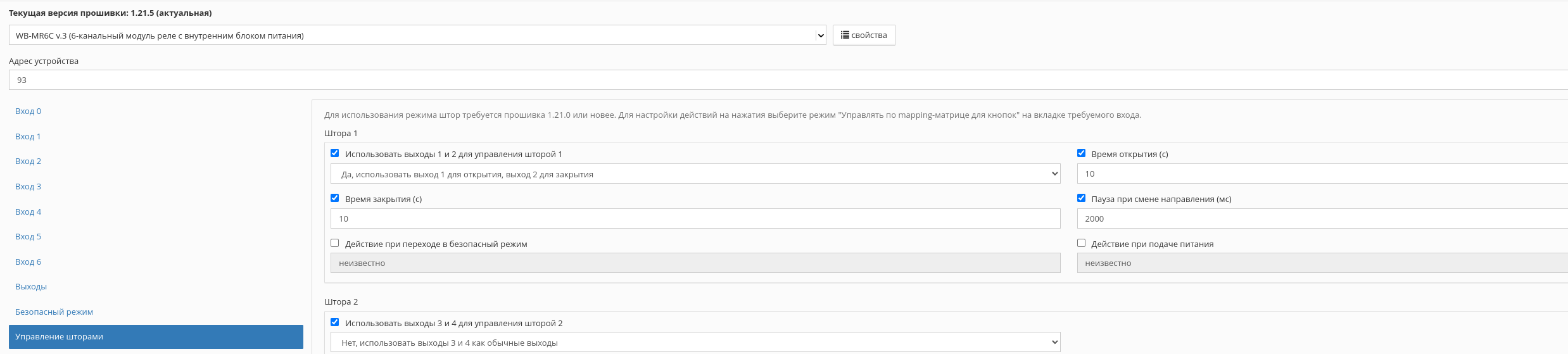

![Изображение показывает интерфейс настройки модуля реле WB-MR6C v.3 с указанием текущей версии прошивки, адреса устройства и параметров для управления шторами.

На изображении интерфейс настройки устройства WB-MR6C с параметрами управления шторами и схемами подключения. (Captioned by AI)
На изображении интерфейс настройки устройства WB-MR6C с параметрами управления шторами и схемами подключения. (Captioned by AI)2476×559 51.8 KB

Установил 2000мс дедтайма.
Записываю в топик wb-mr6cv3_93/Curtain 1 Open единицу и через 200мс записываю в wb-mr6cv3_93/Curtain 1 Close тоже единицу.
Выглядит так:

Mar 19 15:31:36 /devices/wb-mr6cv3_93/controls/Curtain 1 Open/on 1
Mar 19 15:31:37 /devices/wb-mr6cv3_93/controls/Curtain 1 Open 1
Mar 19 15:31:37 /devices/wb-mr6cv3_93/controls/K1 1
Mar 19 15:31:37 /devices/wb-mr6cv3_93/controls/Curtain 1 Close/on 1
Mar 19 15:31:37 /devices/wb-mr6cv3_93/controls/Curtain 1 Close 1
Mar 19 15:31:37 /devices/wb-mr6cv3_93/controls/Curtain 1 Open 0
Mar 19 15:31:38 /devices/wb-mr6cv3_93/controls/K1 0
Mar 19 15:31:39 /devices/wb-mr6cv3_93/controls/K2 1
Mar 19 15:31:50 /devices/wb-mr6cv3_93/controls/Curtain 1 Close 0
Mar 19 15:31:50 /devices/wb-mr6cv3_93/controls/K2 0

Видно что K1 отключен перед тем как включиить K2

Для того чтобы убедиться - завел состояния реле на входы модуля детектора,
K1 - IN14; K2 - IN13:

Mar 19 15:31:37 /devices/wb-mio-gpio_11:1/controls/IN14 1
Mar 19 15:31:38 /devices/wb-mio-gpio_11:1/controls/IN14 0
Mar 19 15:31:40 /devices/wb-mio-gpio_11:1/controls/IN13 1
Mar 19 15:31:50 /devices/wb-mio-gpio_11:1/controls/IN13 0

Вижу что второе реле включается после выставленного deadtime. У меня не получилось включить два канала одновременно.

6

хмм…
прошу прощения, еще раз перепроверил и тоже не смог воспроизвести.
в те разы тыкал мышкой несколько раз на кнопки в веб морде…

ЗЫ: вопрос по WB-MR6LV/S вынесу в отдельный топик
ЗЫЫ: не вынесу, т.к. все нормально, это был виджет…
