Vilpe eco 190 & mao4

Периферийные устройства
1

Доброго дня!
какая верная схема подключения VILPE ECO 190 к MAO4?
какие надо выбрать настройки на MAO4?

Подключили:

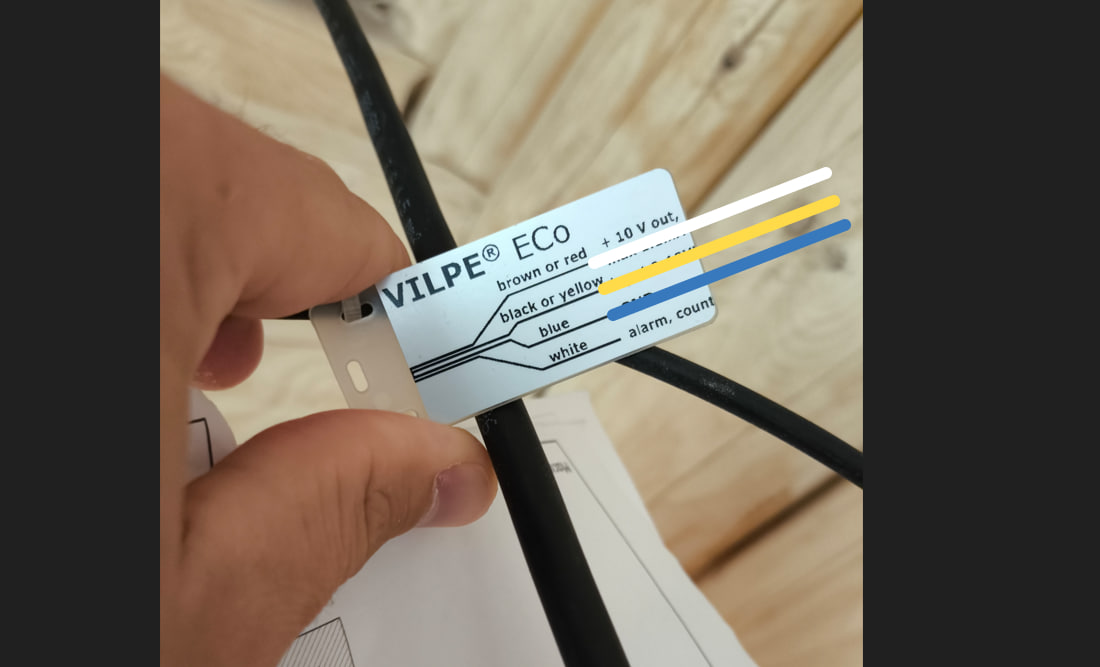

белая полоса на картинке - на выход 1 MAO4
синяя полоса на картинке - на выход GND рядом с выходом 1
GND так же зацеплен на “-” блока питания WB и MAO4

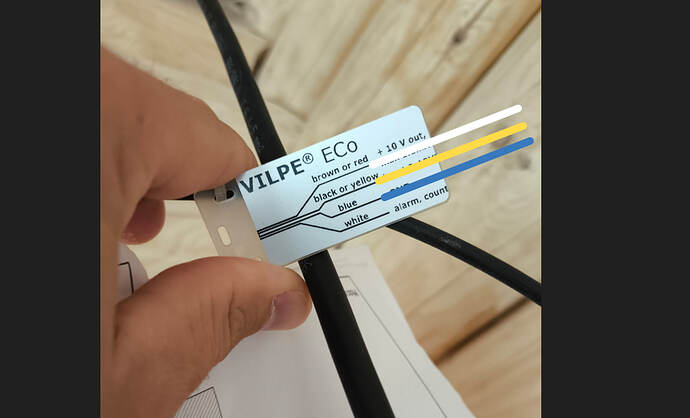

На изображении представлена рука, держащая пластиковую табличку с надписью "VILPE ECO", указывающую на назначение проводов разных цветов и их подключения. (Captioned by AI)
На изображении представлена рука, держащая пластиковую табличку с надписью "VILPE ECO", указывающую на назначение проводов разных цветов и их подключения. (Captioned by AI)1100×667 65.2 KB

2

вот такую инструкцию нашел

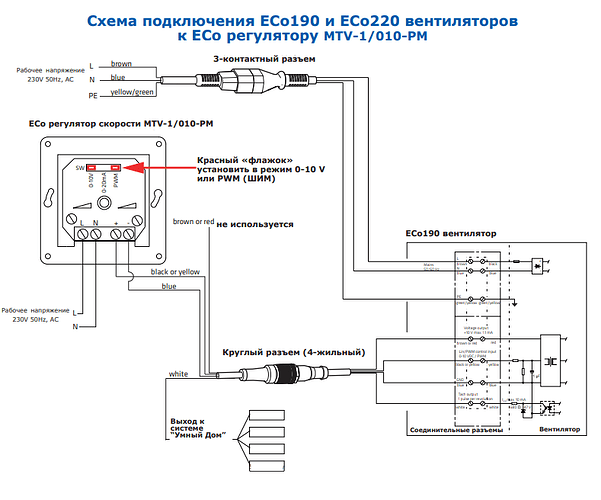

Схема подключения вентиляторов ECо190 и ECо220 к регулятору MTV-1/010-PM с указанием цветовой кодировки проводов и режимов работы. (Captioned by AI)
Схема подключения вентиляторов ECо190 и ECо220 к регулятору MTV-1/010-PM с указанием цветовой кодировки проводов и режимов работы. (Captioned by AI)789×656 74.7 KB

4

Добрый день.

Не совсем понятно, пока что хотите сделать.
Если есть какое-то оборудование управляемое наприяжением 0-10 его Gnd аналогового входа нужно соединить с Gnd WB-MAO4, вход напряжения - с выходом WB-MAO4.

Модуль по-умолчанию настроен на 0-10.
Я скорее всего не понимаю вопроса?

5

“белую полоску” никуда подключать не нужно - это выход 10 вольт от вентилятора
“желтую полоску” (вход управления) нужно подключить на выход MAO4
“синюю полоску” (общий провод, GND, “минус управления”) нужно подключить на GND WB
Т.е. к МАО4 от вентилятора подключаются два провода: GND (общий) и 0-10V управление

На этом портале есть несколько тем про подключение таких вентиляторов к МАО4

2 Likes
6

Благодарю за ответы

  1. Да, уже были темы, но там не было однозначного ответа
  2. Да, все верно, надо использовать black or yellow контакт на выход MAO. Так и сделали, все работает, вентилятор управляется.
1 Like
