Тогда проблем (по крайней мере с приводом) нет.
Попросите у производителя откорректированный паспорт на ваше устройство - так будет проще.
1 лайк

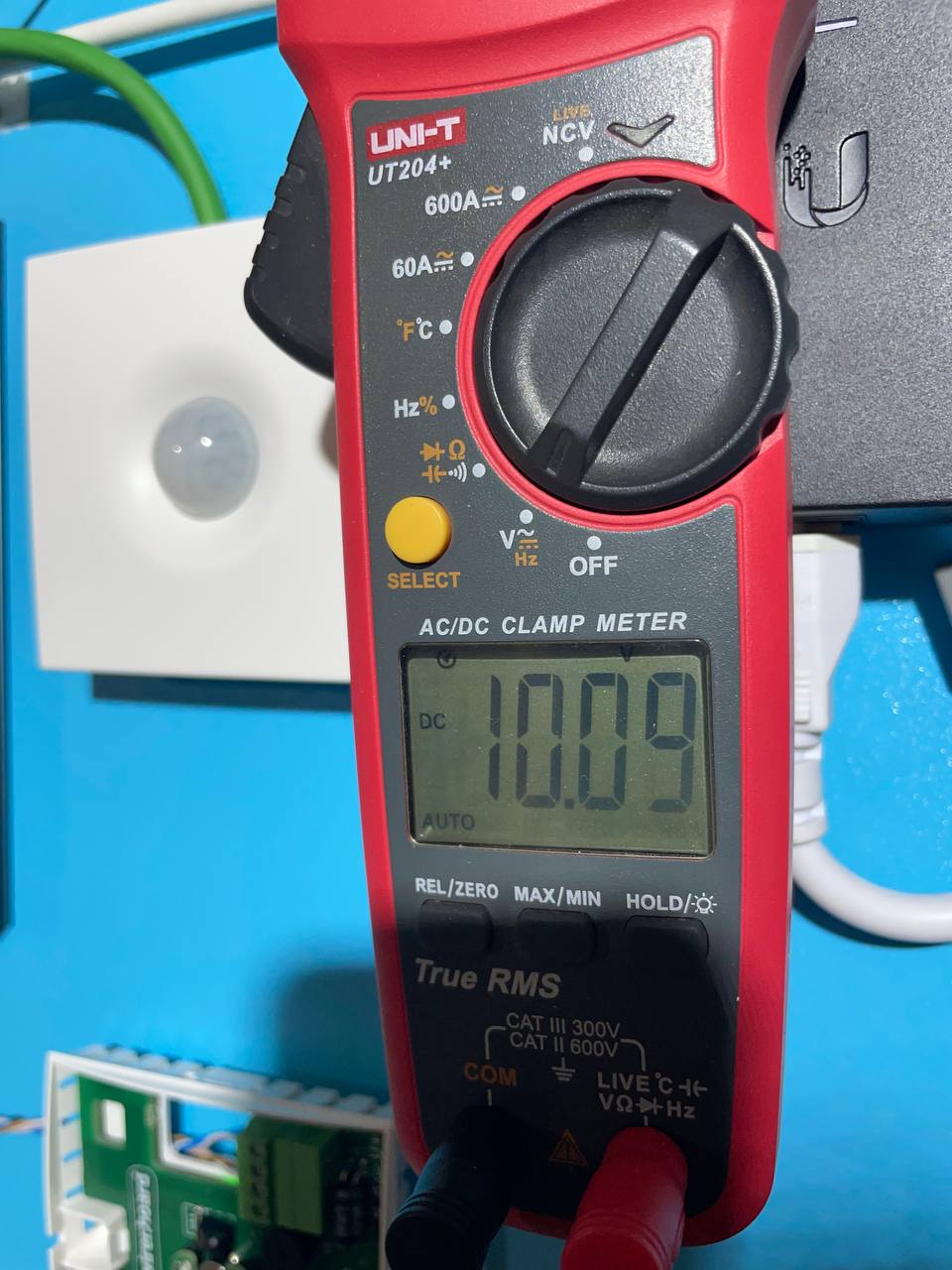

Благодарю за демонстрацию. Согласно описанию средства измерения погрешность текущего измерения составляет 0.05985 В, что не дает представления о правдивости такого измерения. Другими словами, 10 В вписывается в погрешность измеренного значения. Например, мой мультиметр показывает 10.09 В
Таким образом, пока не вижу проблем со стороны WB-MAO.
Замерьте, пожалуйста, сопротивление входа для управляющего сигнала привода.
Дополнительно к рекомендациям выше (от сотрудников ТП ) приведите пожалуйста откорректированную схему подключения привода к питанию и к MAO4.

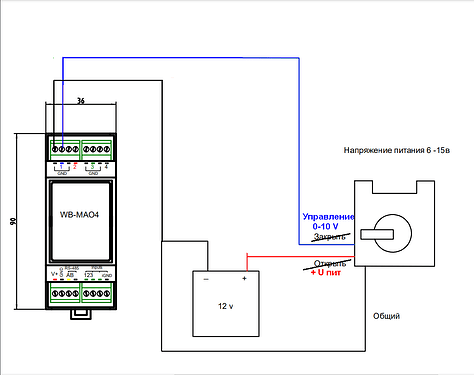

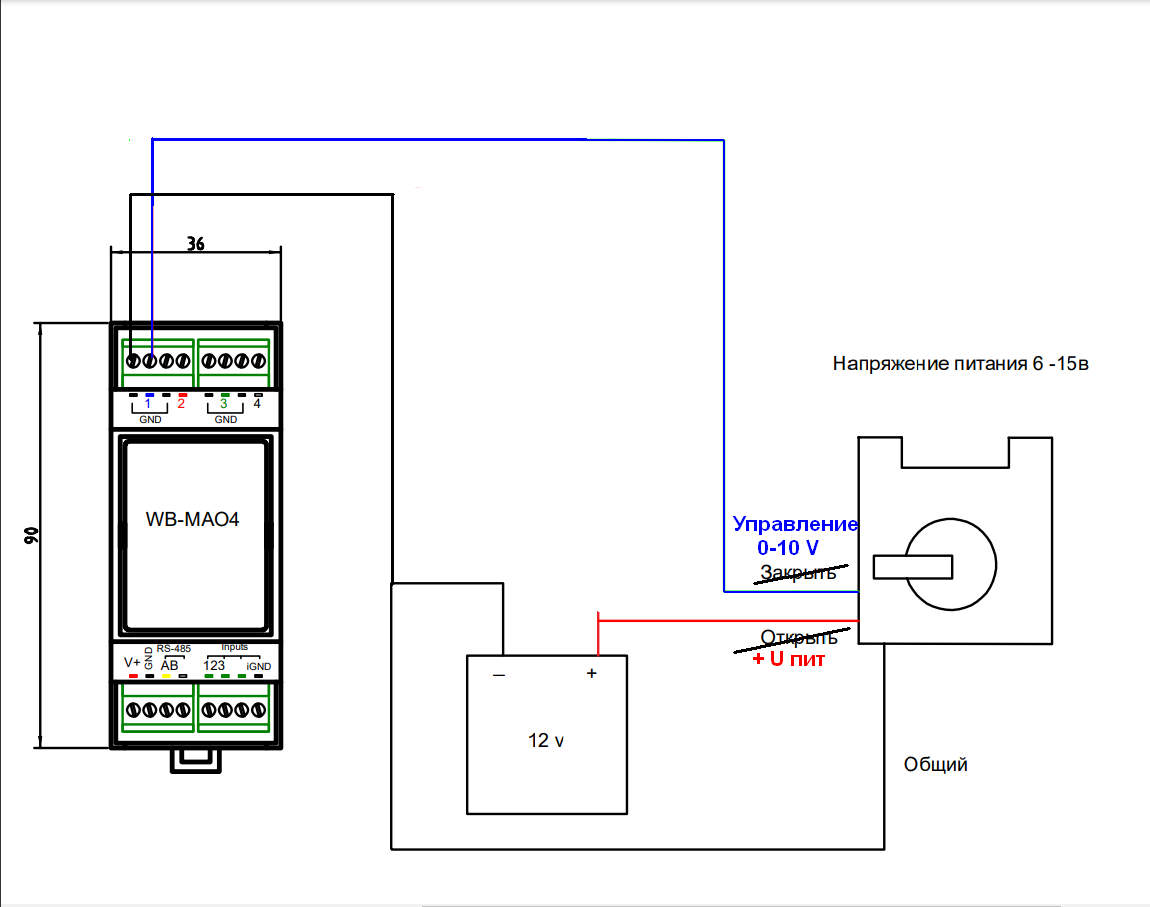

Формально должно быть что-то похожее на вот это:

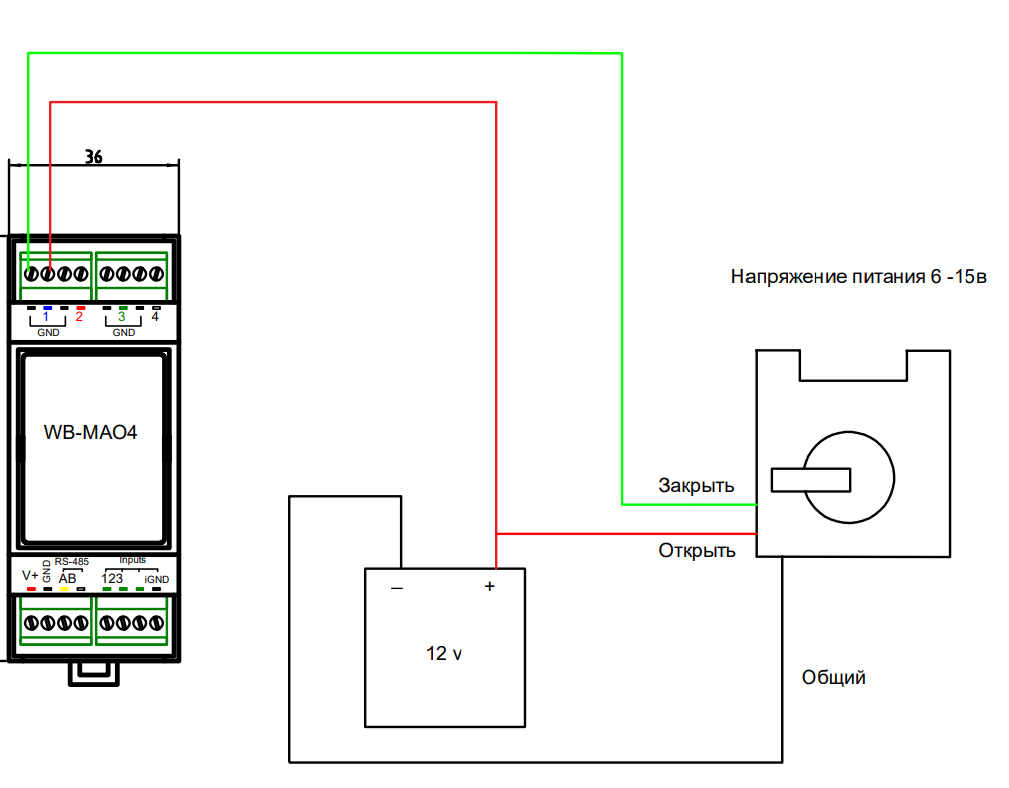

Ваша текущая схема вызывает некоторое “напряжение ума”
Вход привода “закрыть” приходит на GND (это выглядит странно)
А +12В с блока питания привода приходит на выход 0-10 В МАО - это совсем не понятно. БП привода должен гарантировано иметь гальваническую развязку от БП который питает WB-MAO4. В противном случае будут проблемы…
2 лайка
Благодарю, вы правы, проблема решена!
не могу с Вами не согласится.
Хм… а ведь привод то вел себя верно))))
В прошлой схеме вы поменяли полярность наоборот и подключение сделали относительно плюса. И так, берём ваши 12 вольт питания, вычитаем 10 с выхода Мао, итого 2 вольта на входе управления. Отсюда и промежуточное положение)) а когда на выходе Мао 0, то на входе привода все 12. Напряжение нужно было мерить на входе привода, относительно его минуса))
Правда выходит, что управление инвестировано.
Хорошо хоть источники изолированные, иначе это бы всё успешно пыхнуло./)))
