WB-MAP12E Трансформаторы тока более 400А

1

Всем привет. Есть вопрос касательно модуля WB-MAP12E.

  • Прорабатываю вариант технического учета. Возможно ли к нему подключить трансформаторы тока на токи более 400А? (в каталоге у Вас только максимум на 400А)
  • Имеет ли возможность настройки прибор для трансформаторов тока более 400А (есть линии с нагрузкой 800А)?

(рассматриваю трансформаторы тока на подобии “Трансформатор тока ТТИ-60 750/5А 10ВА 0,5S IEK”

3

Здравствуйте!

Важен ток вторичной обмотки.

Токовые трансформаторы со вторичным током 5А нельзя подключать напрямую к счетчикам WB-MAP, нужно использовать промежуточные трансформаторы, например KCT-6 или WB-CT309.

Да. При подключении через промежуточный трансформатор перемножить значения коэффициентов трансформации.

Подробнее описано тут.

4

Спасибо за оперативный ответ.

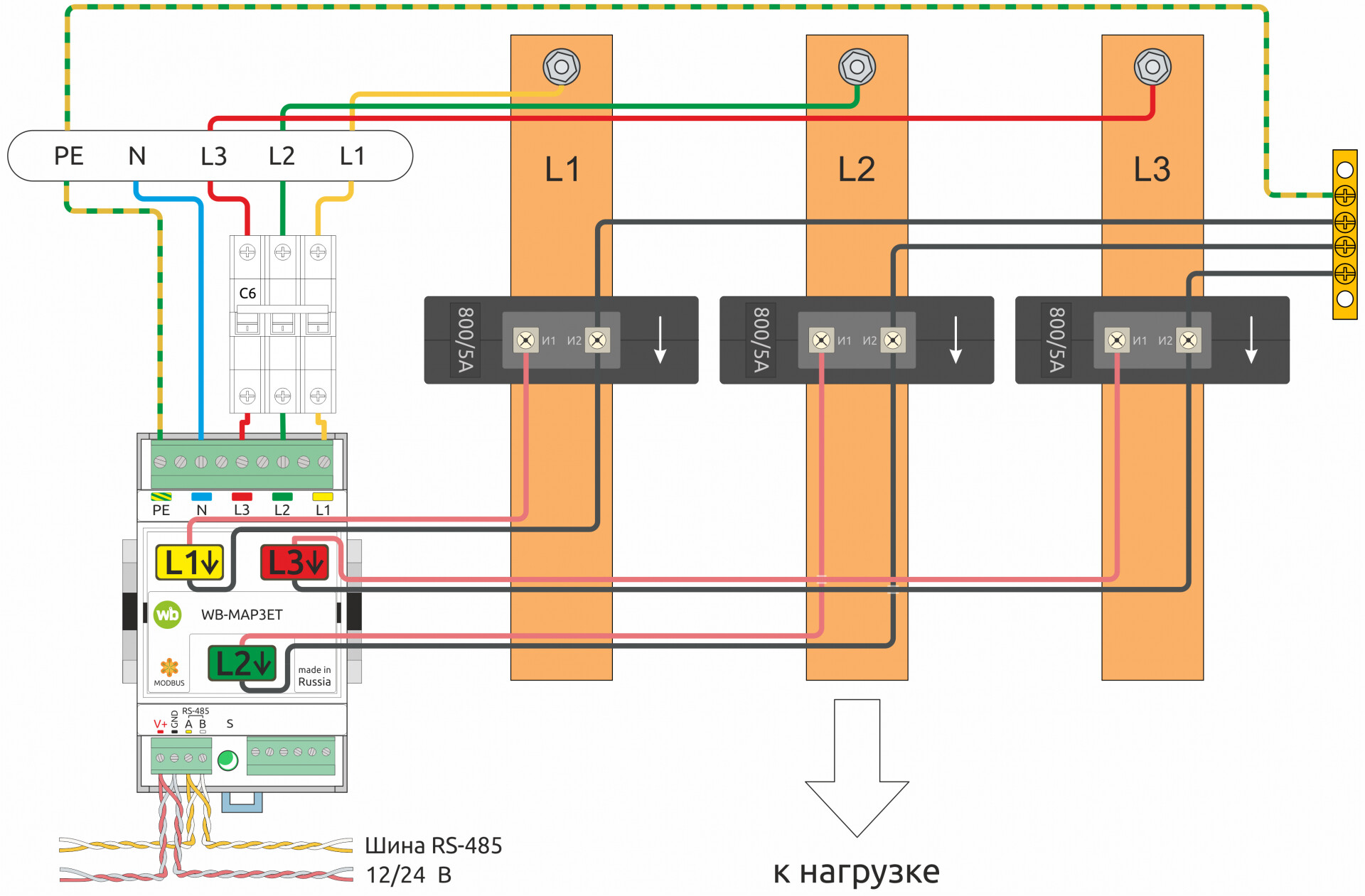

В таком случае вижу оптимальный вариант для нагрузок с большим током брать WB-MAP3ET (с трансформаторами уже) и подключать в дальнейшем по такой схеме (картинка во вложении)

  • в таком варианте какая допустима максимальная длина проводов/кабеля от внешних трансформаторов (800А) до трансформаторов в блоке WB-MAP3ET ?

image1920×1261 288 KB

5

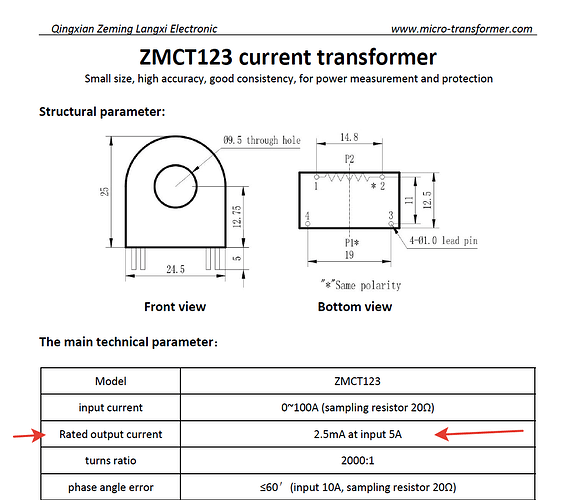

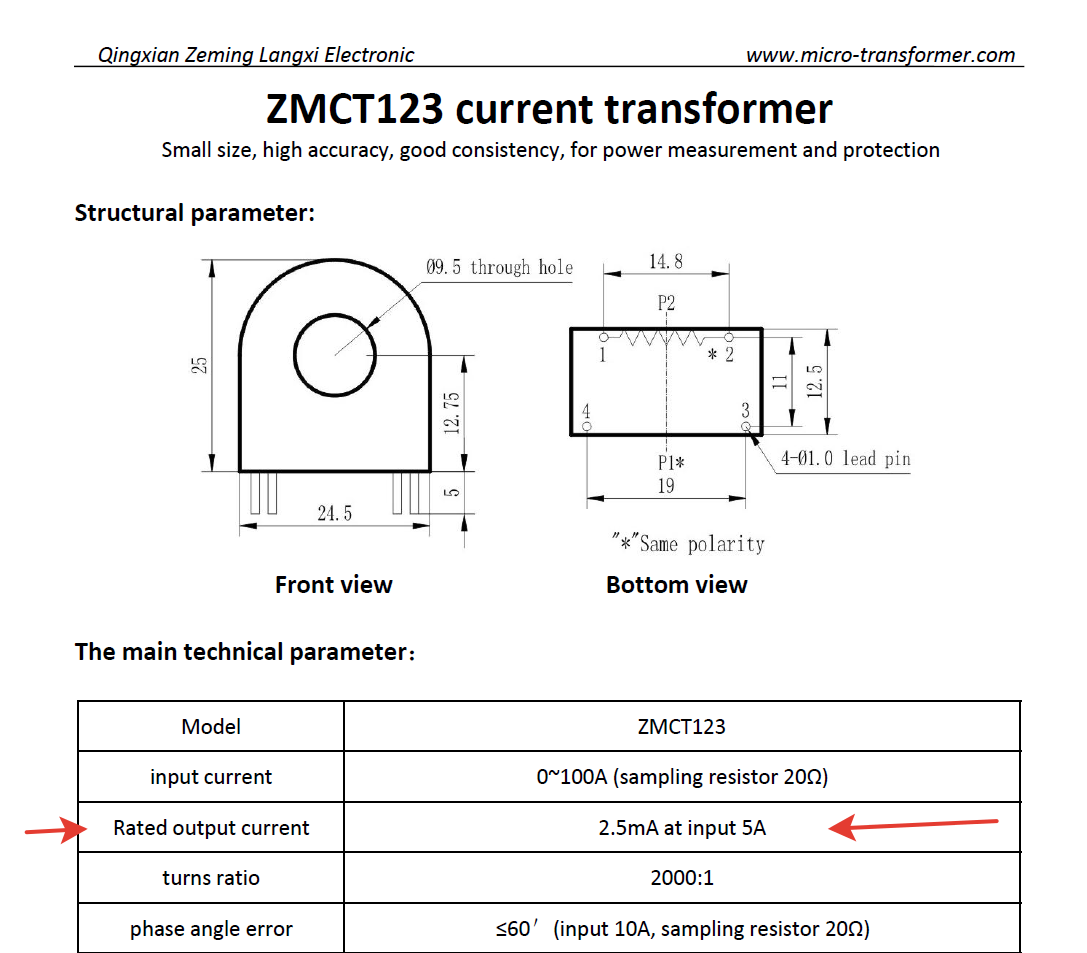

Открыл Datasheet на WB-CT309, там номинальный выходной ток указан 2,5mA - 5А

image1087×953 85.4 KB

6

Зависит от мощности трансформатора и сечения кабеля. (описано вот тут, например)

“Rated output current 2.5mA at input 5A” - “Номинальный ток на выходе 2,5 мА при токе на входе 5 А” - то есть при первичном токе 5 А, вторичный ток 2,5 мА
