Здравствуйте!
Прошу помощи в решении проблемы с измерителем WB-MAP3E с трансформаторами WB-CT309 v.2.

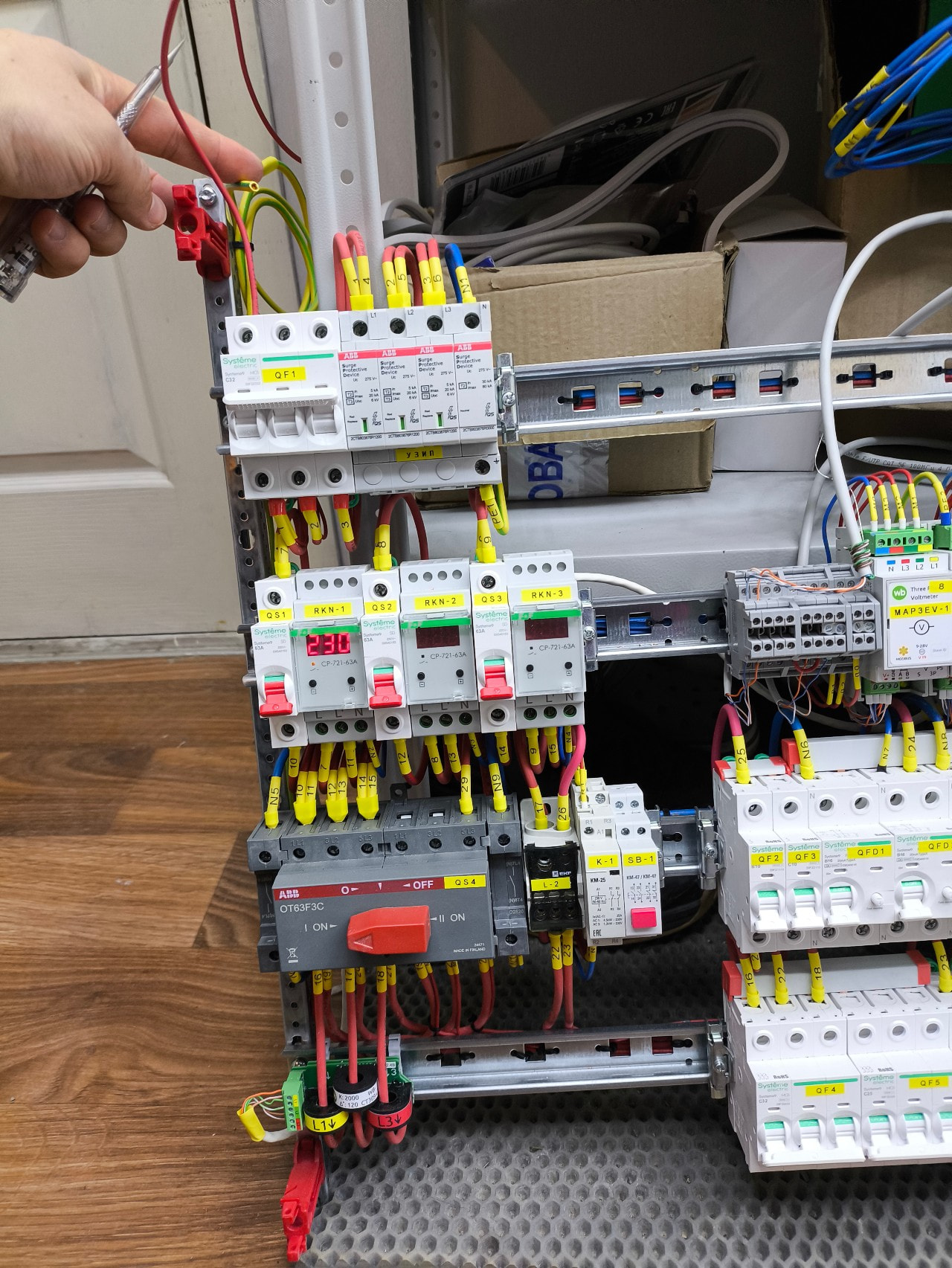

Устройство подключено на тестовом стенде.
Не подключен PE
Подключена фаза L1, фазы L2 b L3 не подключены
Устройство показывает сильно заниженное фазное напряжение и нулевую мощность.
Симптомы:
-
Напряжение в сети (измерено мультиметром и соседним устройством) — стабильные ~230 В.
-

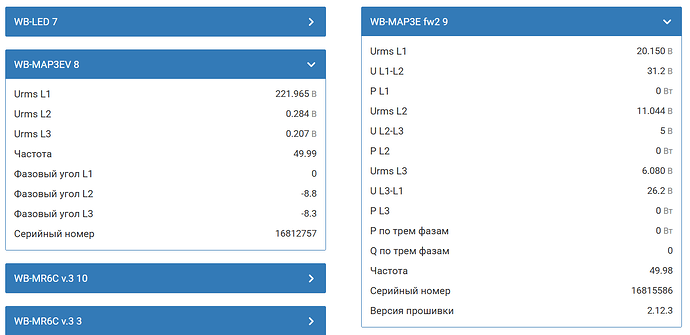

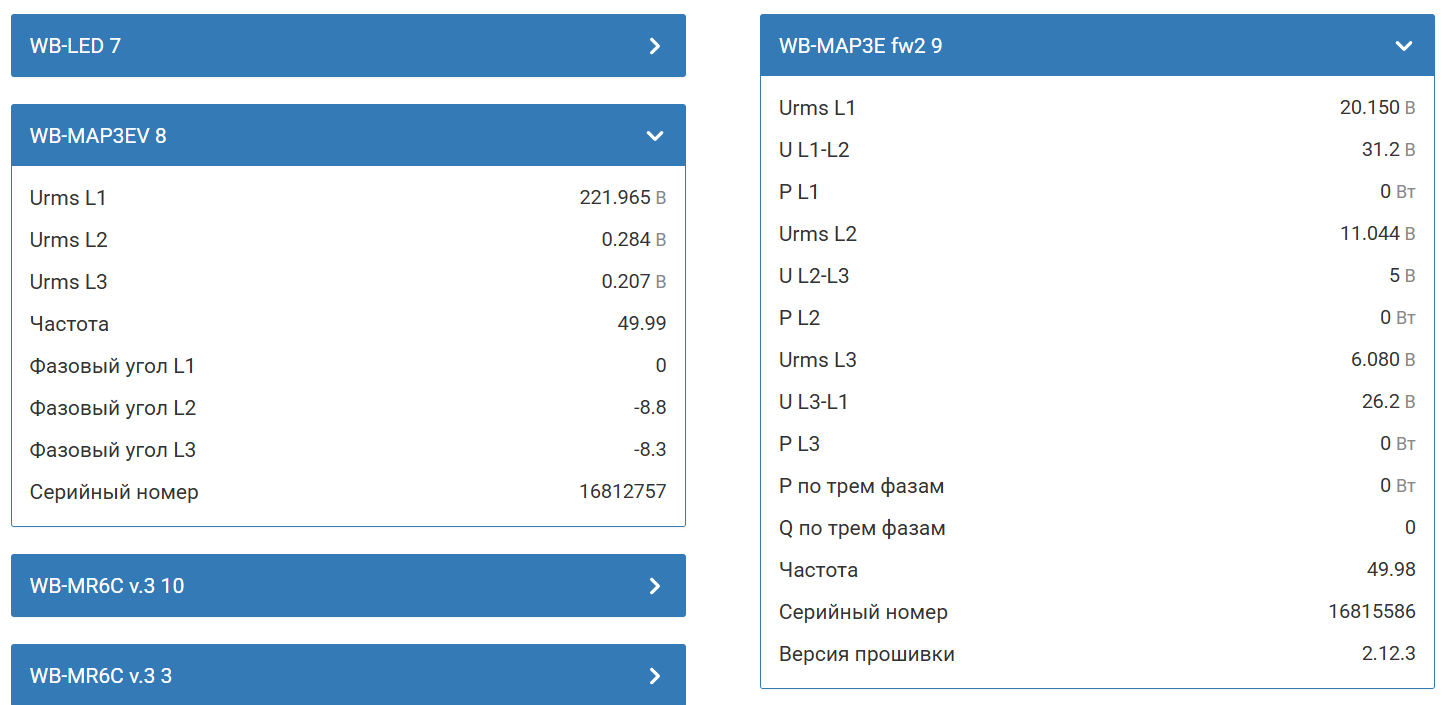

WB-MAP3E показывает:
-
Urms L1 ≈ 21 В (вместо 230 В)
-
Urms L2 ≈ 11 В
-
Urms L3 ≈ 6 В
-
Токи и мощности по всем фазам = 0.
-
-
Частота сети определяется корректно (~50 Гц).
-

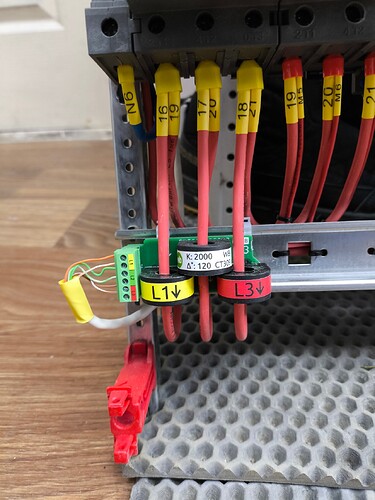

Подключённые трансформаторы тока: WB-CT309 v.2 (коэффициент 2000, фазовая задержка 120).
Для сравнения:

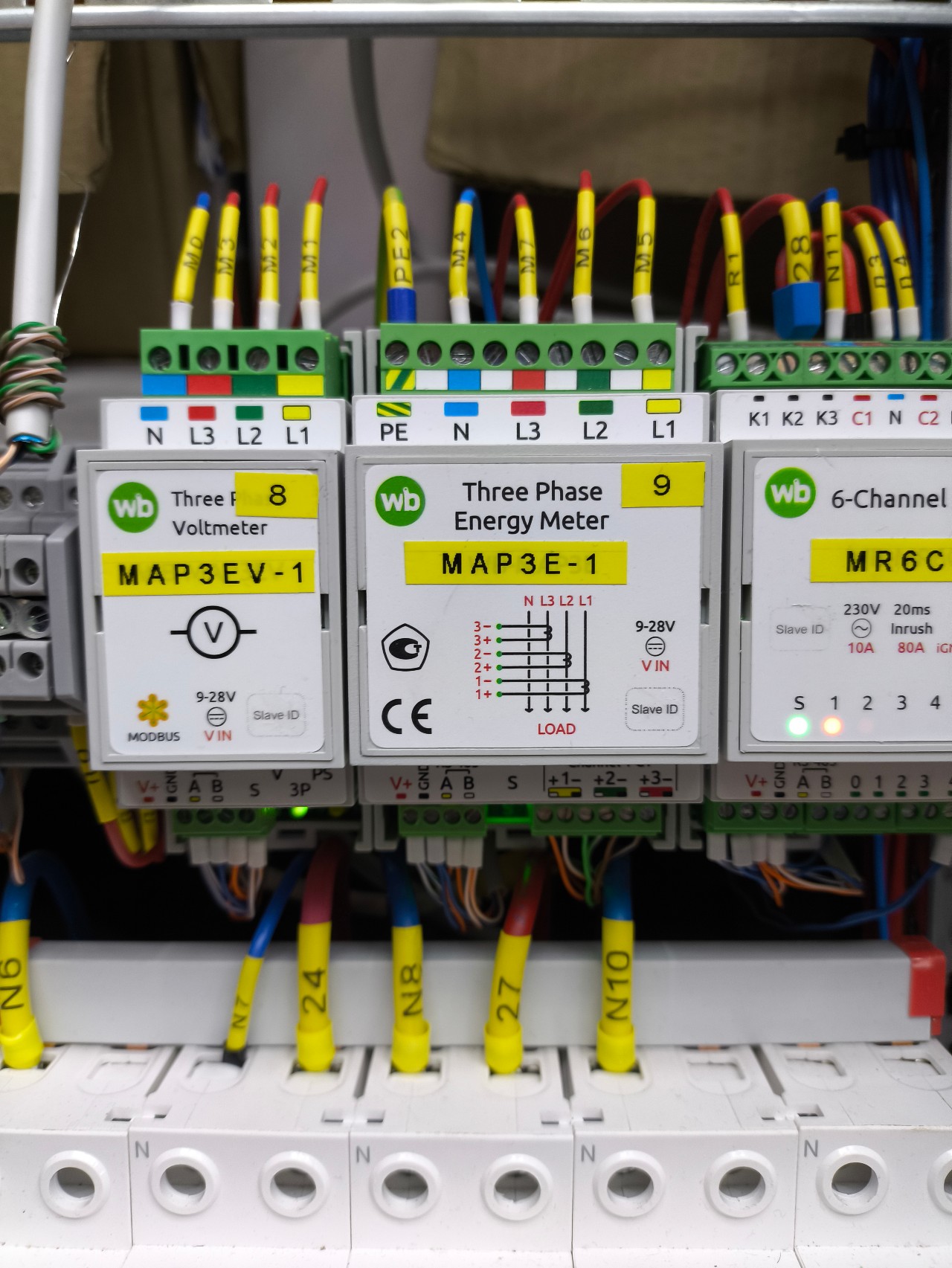

в том же щите, на той же линии подключён WB-MAP3EV — он работает идеально, показывая Urms L1 = 227 В
Предпринятые действия:
-
Проверено физическое подключение:
-
Фаза L1 и нейтраль подключены верно, клеммник токовых входов установлен правильно
-
Питание на клеммы L2 и L3 не подаётся.
-
-
Настроены параметры в веб-интерфейсе:
-
Коэффициент трансформации = 2000 для всех фаз.
-
Фазовая задержка = 120 для L1 и 0 для L2 и L3.
-
Включён «Контроль неподключённых фаз».
-
-
Выполнен сброс настроек через Modbus-регистр 65402 (команда
modbus_client -t0x06 -r65402 1), не помогло. -
Пробовал подать питание на вход L2 вместо L1 и настроить соответственно — результат аналогичный (напряжение на «активной» фазе около 15 В, токи нулевые).
