WB-MAP3E подключение к однофазной нагрузке в руководстве не указано. Можно ли получить рекомендательную схему подключения от производителя?
Добрый день.
Вот тут в документации описано.
"Подключение счетчика в однофазных сетях
Подключите фазный проводник ко входу L1. В однофазной сети будут верны показания для фазы L1. Измерение векторной суммы энергий и мощностей (SV) будет недоступно.
Чтобы задействовать все токовые входы, привяжите их к присутствующей фазе, см. Настройка маппинга фаз.
Входы счётчика высокоомные, поэтому на неиспользуемых входах Lx может возникнуть наводка, которую устройство примет за напряжение и измерит. Чтобы этого избежать, соедините неиспользуемые входы с нейтральным проводником N."
А клеммы подключения трансформаторов - можно подключить только один трансформатор? Остальные каналы для трансформаторов тока можно никак не расключать?

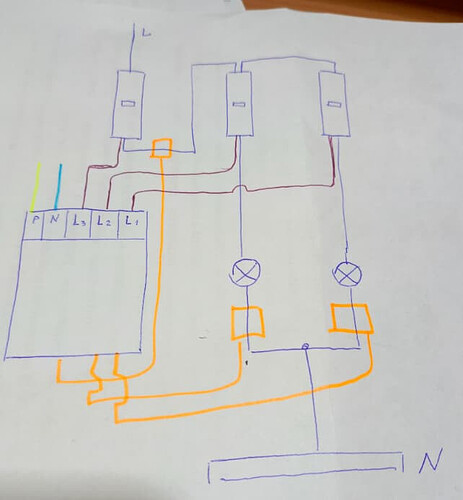

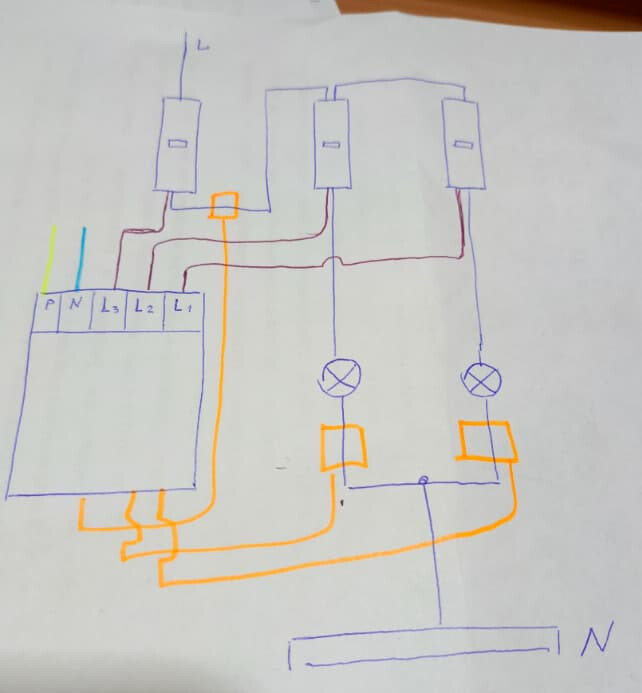

“Входы счётчика высокоомные, поэтому на неиспользуемых входах Lx может возникнуть наводка, которую устройство примет за напряжение и измерит. Чтобы этого избежать, соедините неиспользуемые входы с нейтральным проводником N” - Как это понять? Неиспользованные входы чего (напряжения ) ? Так как есть вот такое фото в темах:
Да, к измерителю можно подключать не все токовые трансформаторы.
Но все установленные на провод с подключенной нагрузкой - обязательно длжны быть или подключены или закорочены.
L - обозначение входов фазных напряжений.
Да, неиспользованные входы напряжений.
