Wb-modbus-device-editor нет шаблонов

1

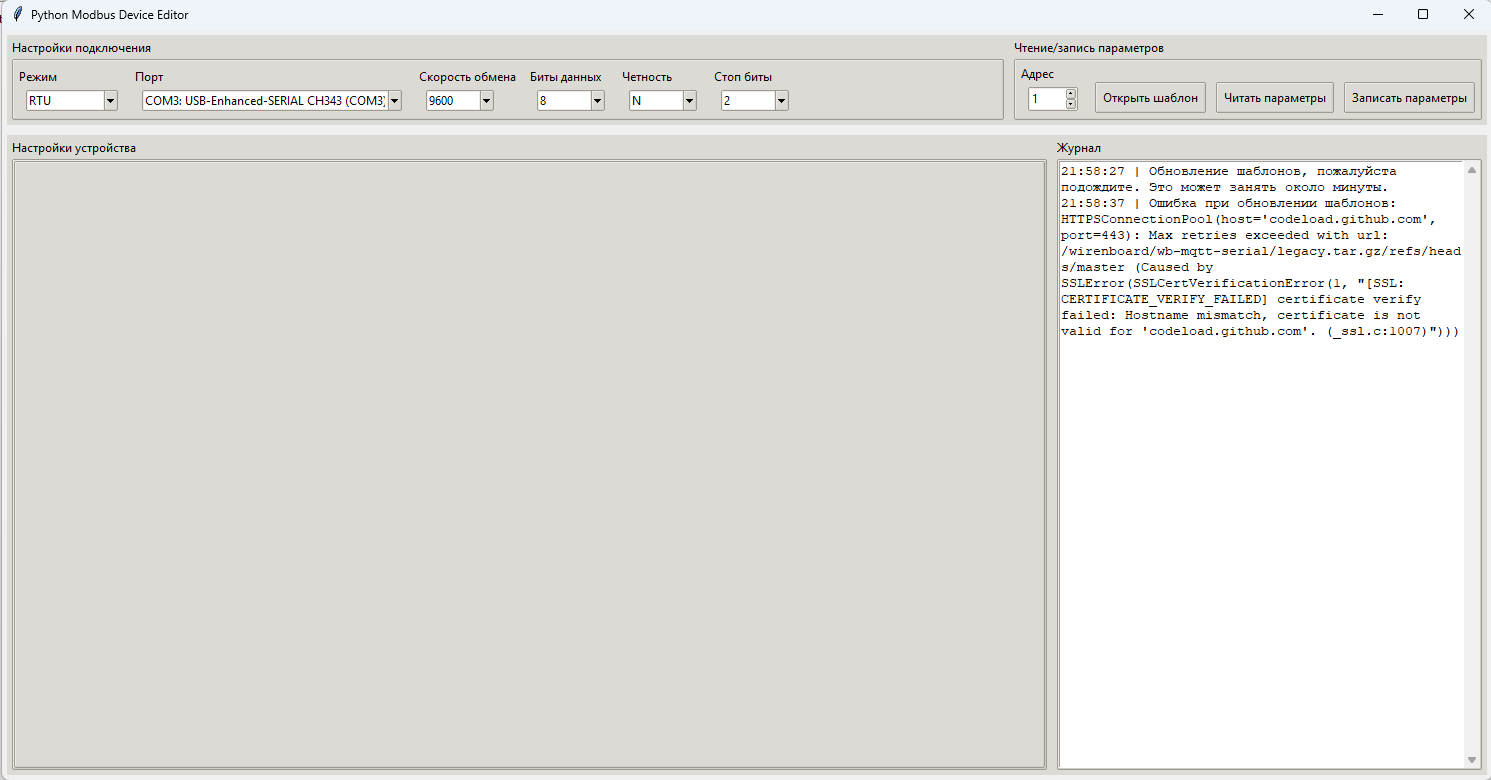

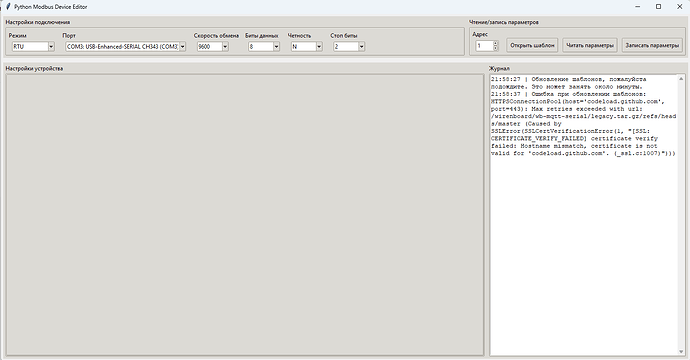

Снимок экрана 2025-10-28 215845
Снимок экрана 2025-10-28 2158451491×780 23 KB

доброго времени суток, пытаюсь установить с

выдает вот такую ошибку, возможно как то скачать отдельно шаблоны?

4

Здравствуйте.

Приложил архив со всеми имеющимеся шаблонами.
wb-modbus-device-editor.zip (827,9 КБ)

Но хочу отметить что, к сожалению мы более не поддерживаем Wb-modbus-device-editor
соответственно каких то шаблонов может не быть.
В качестве надёжной альтернативы предлагаю рассмотреть Rilheva Modbus Poll.

5

Добрый день. Сегодня вечером попробую посмотреть. Спасибо.

6

Если возникнут трудности - обращайтесь.

10

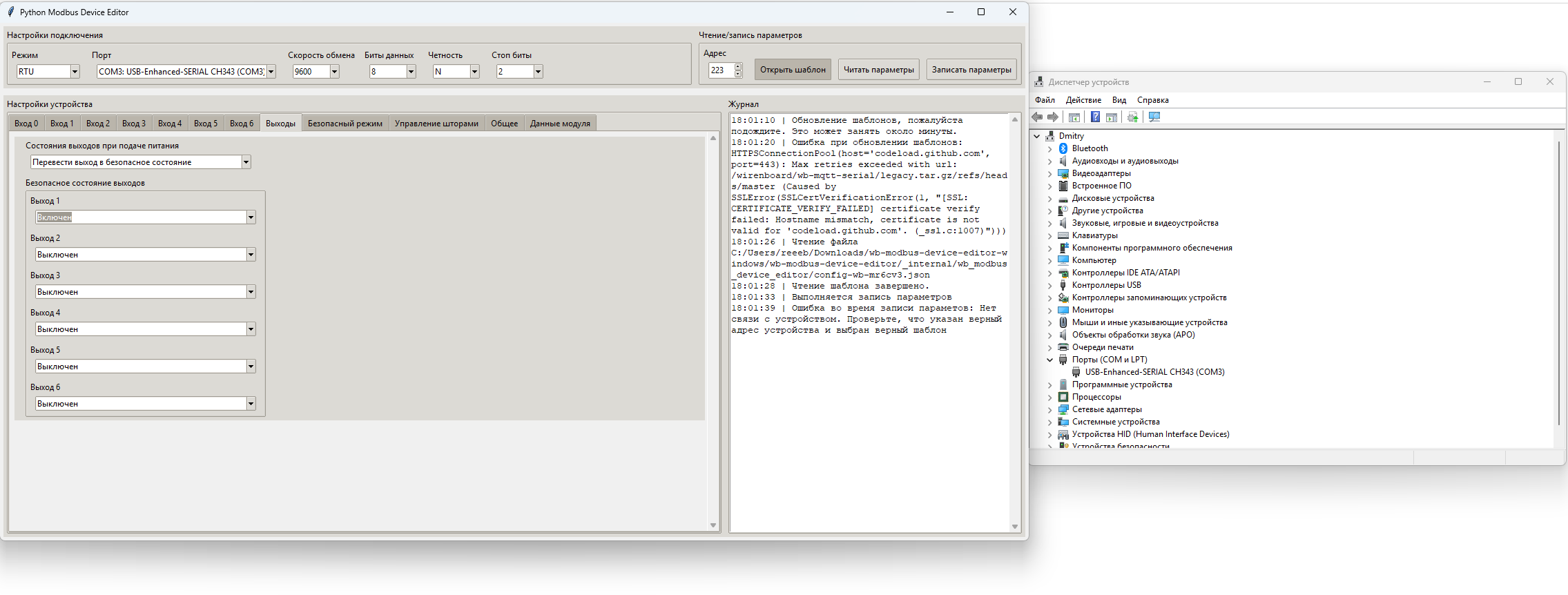

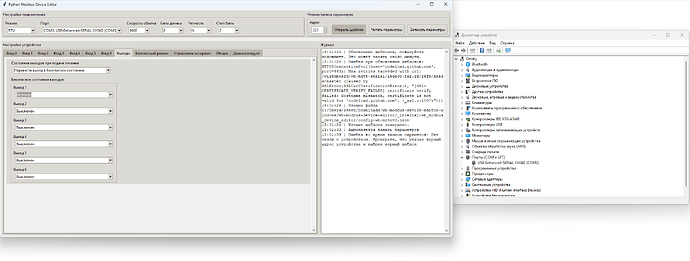

Изображение показывает интерфейс программы Python Modbus Device Editor с настройками подключения и журналом параметров, а также окно Диспетчера устройств, где отображаются подключенные устройства. (Captioned by AI)
Изображение показывает интерфейс программы Python Modbus Device Editor с настройками подключения и журналом параметров, а также окно Диспетчера устройств, где отображаются подключенные устройства. (Captioned by AI)2271×862 83.8 KB

Добрый вечер. 3 недели назад смог поменять режим работы входов, но не учел, что необходимо выставить выходы. Сейчас пытаюсь сделать это, но выдает вот такую ошибку, что может быть?

11

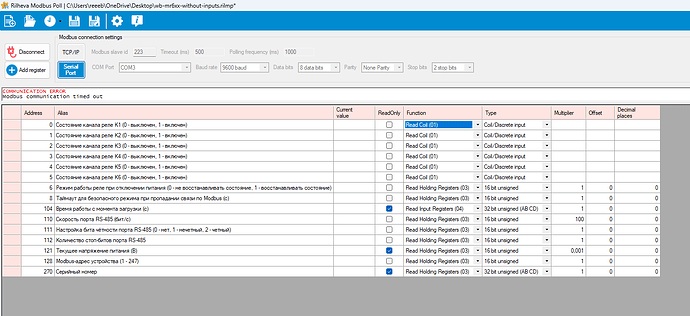

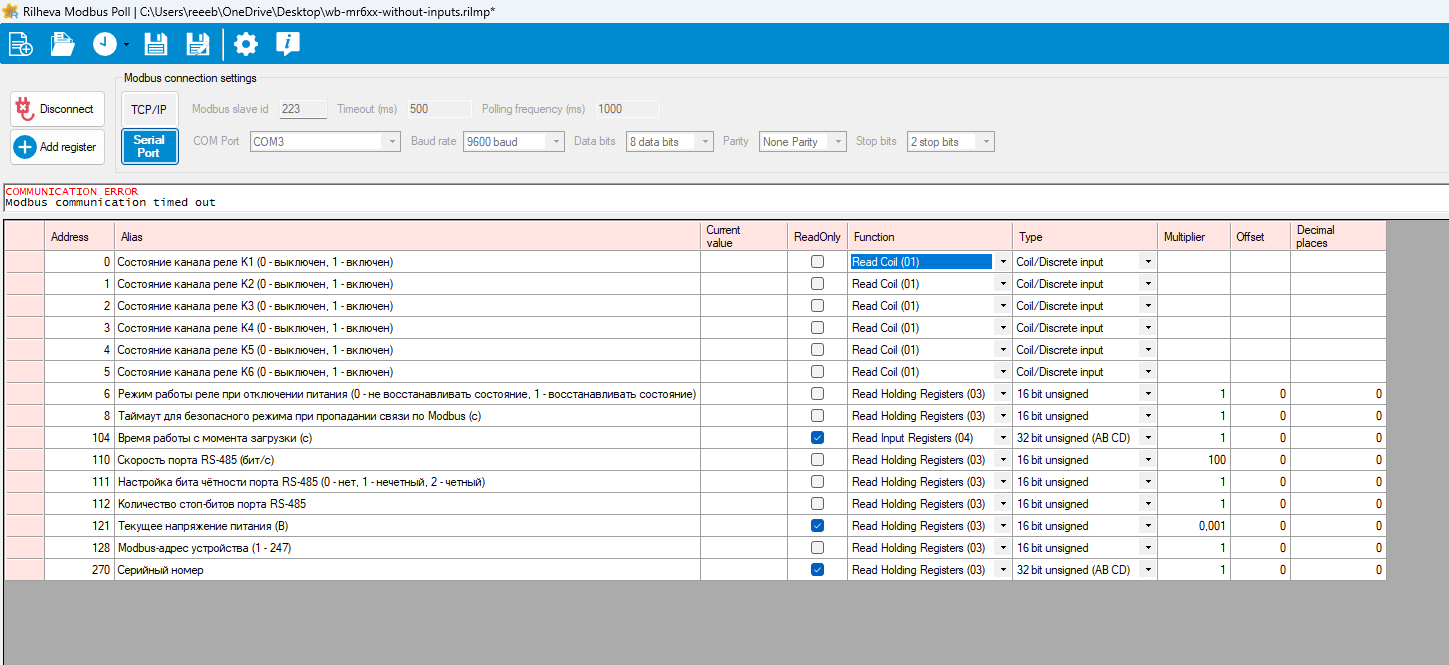

На изображении представлено окно программы Rilheva Modbus Poll с информацией о состоянии различных реле и настройках связи Modbus, в котором также отображается ошибка тайм-аута связи. (Captioned by AI)
На изображении представлено окно программы Rilheva Modbus Poll с информацией о состоянии различных реле и настройках связи Modbus, в котором также отображается ошибка тайм-аута связи. (Captioned by AI)1449×665 48 KB

аналогичная ситуация в другой программе

12

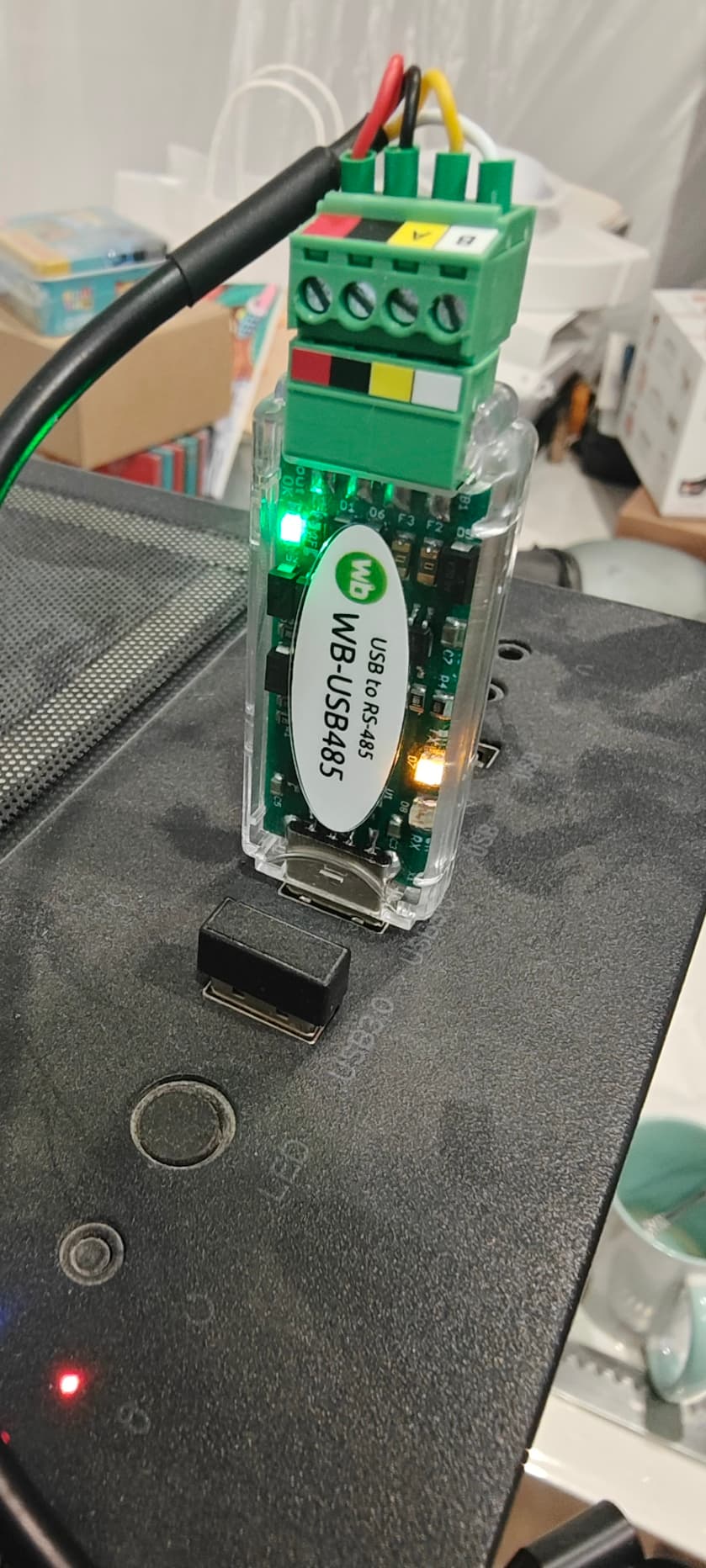

На изображении показано устройство WB-USB485, подключенное к поверхности с несколькими кнопками и индикаторами, среди которых виден зелёный светодиод. (Captioned by AI)
На изображении показано устройство WB-USB485, подключенное к поверхности с несколькими кнопками и индикаторами, среди которых виден зелёный светодиод. (Captioned by AI)839×1864 173 KB

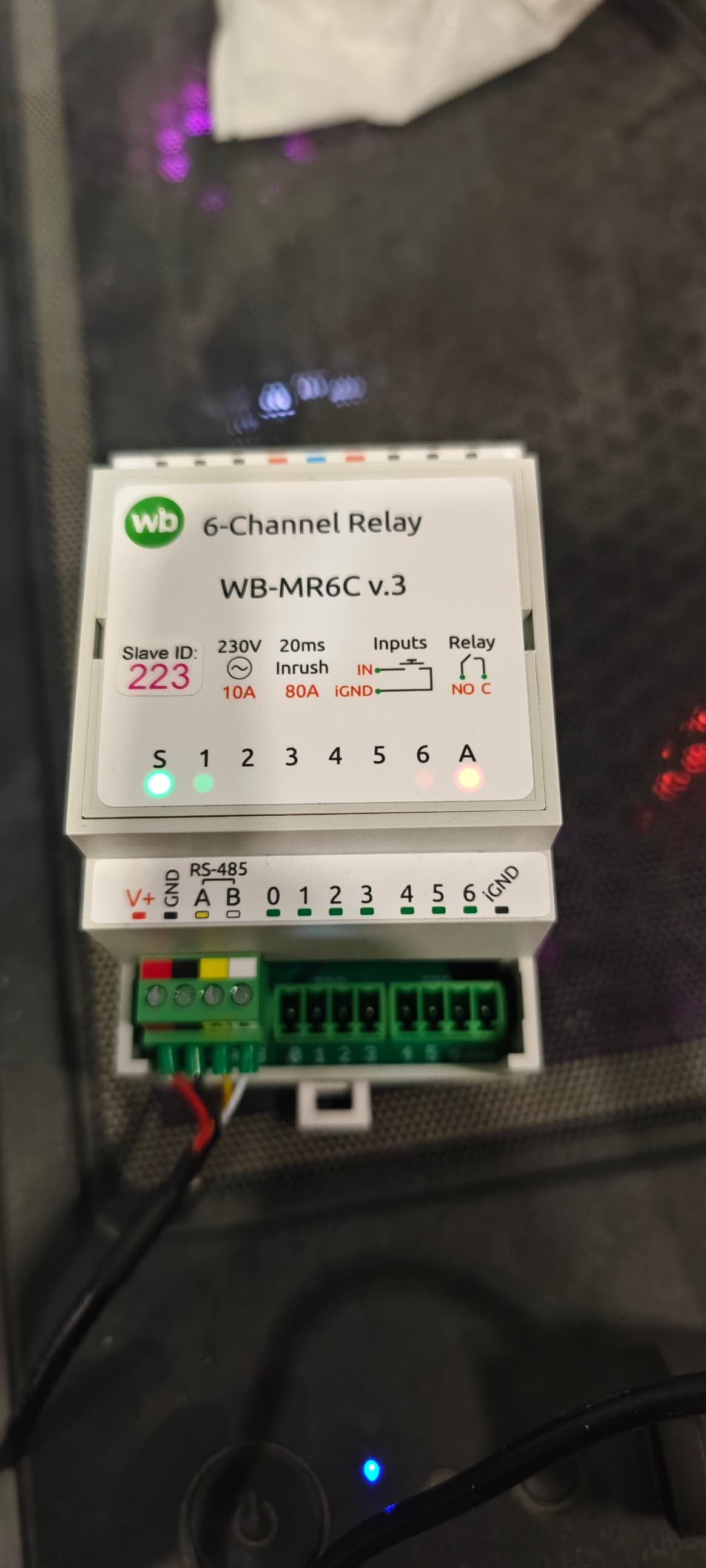

На изображении показан 6-канальный релейный модуль WB-MR6C v.3 с подключением и светодиодными индикаторами. (Captioned by AI)
На изображении показан 6-канальный релейный модуль WB-MR6C v.3 с подключением и светодиодными индикаторами. (Captioned by AI)1164×2587 109 KB

добавлю еще вот такие фотографии, желтый светодиод изредка моргает

13

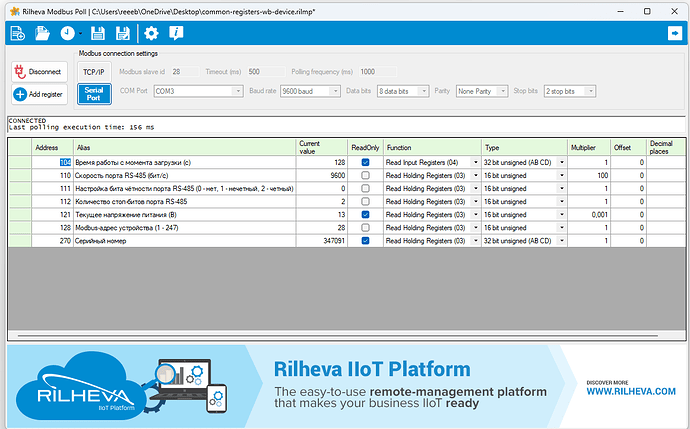

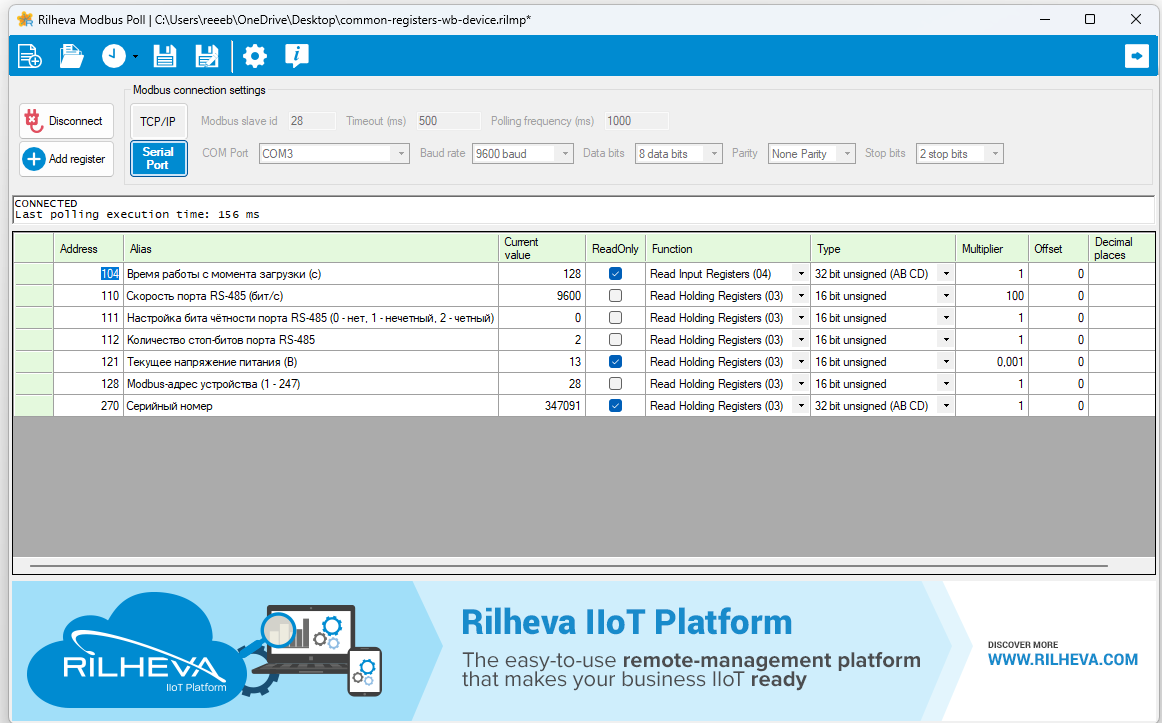

На изображении показан интерфейс программы Rilheva Modbus Poll с настройками подключения Modbus и таблицей данных, включающей адреса и текущие значения различных регистров. (Captioned by AI)
На изображении показан интерфейс программы Rilheva Modbus Poll с настройками подключения Modbus и таблицей данных, включающей адреса и текущие значения различных регистров. (Captioned by AI)1162×723 54.3 KB

добавлю еще, подключить WB-LED, все работает, значит проблема в MR06

14

Точно ли используемые параметры связи соответствуют настройкам модуля?
Рекомендую проверить с помощью перебора, например так: Настройка параметров подключения по RS-485 для Modbus-устройств Wiren Board — Wiren Board
Ну и до перебора - проверьте реагирует ли модуль на широковещательные запросы миганием светодиода Status в момент запроса.

15

натыкал в прошлый раз, поставил 115200 вместо 9600…

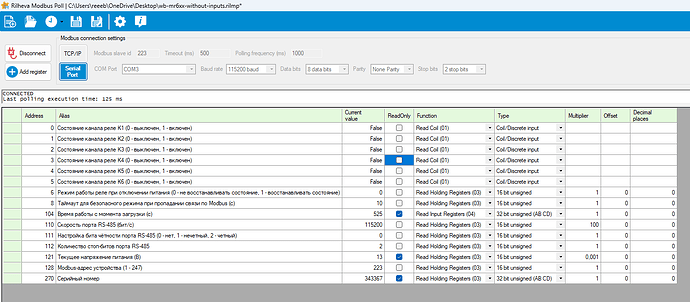

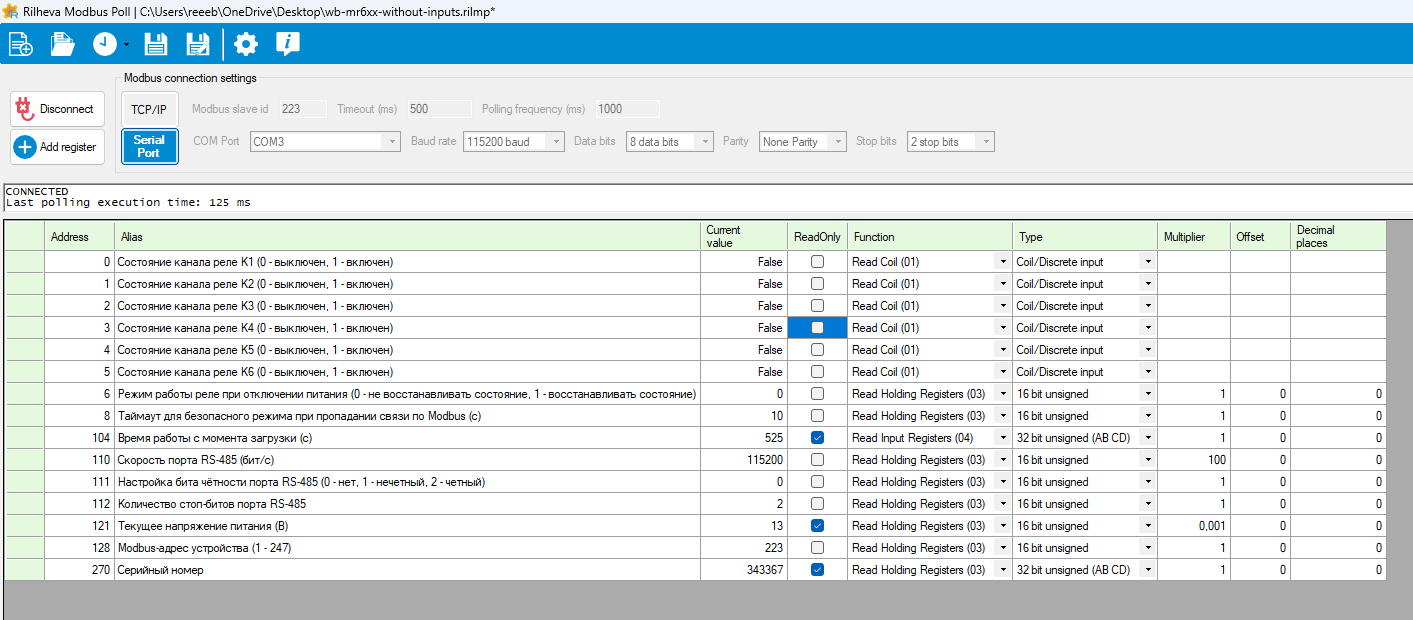

На изображении интерфейс программы Rilheva Modbus Poll с отображением параметров подключения и значениями регистров оборудования. (Captioned by AI)
На изображении интерфейс программы Rilheva Modbus Poll с отображением параметров подключения и значениями регистров оборудования. (Captioned by AI)1413×620 47.6 KB

подскажите, как включить выход, не могу сообразить

16

Записать в соответвующий выходу coil значение 1

18

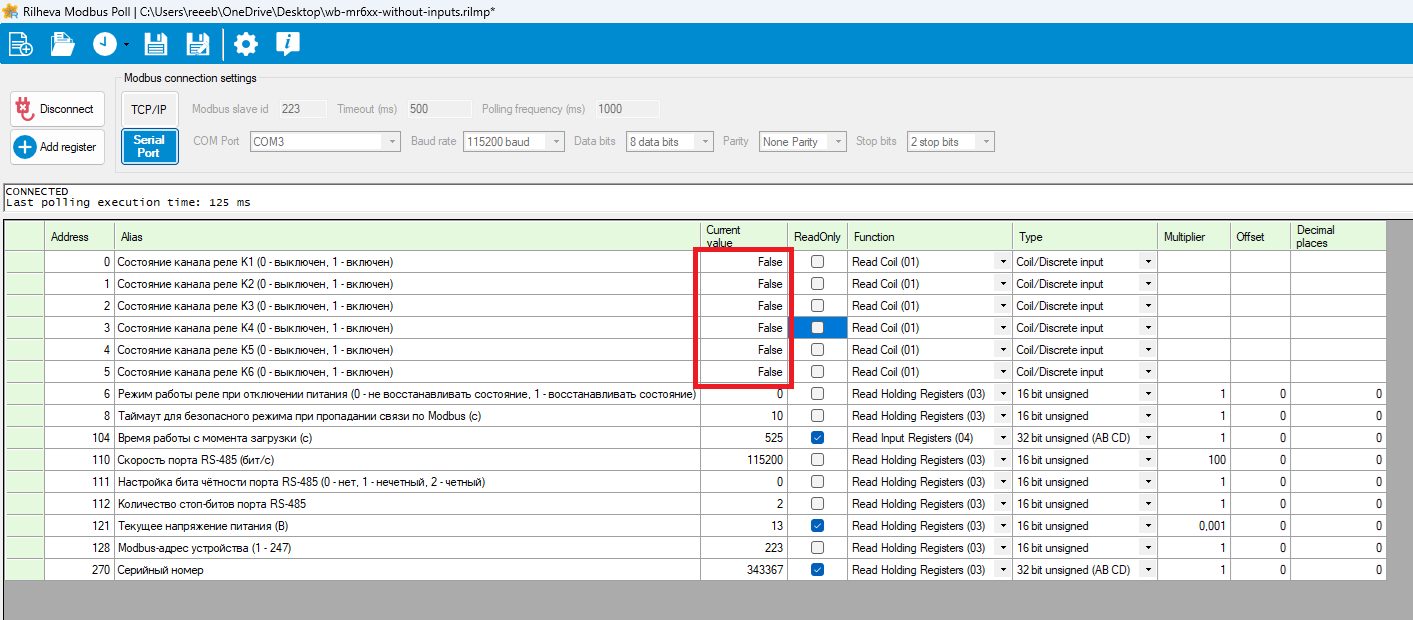

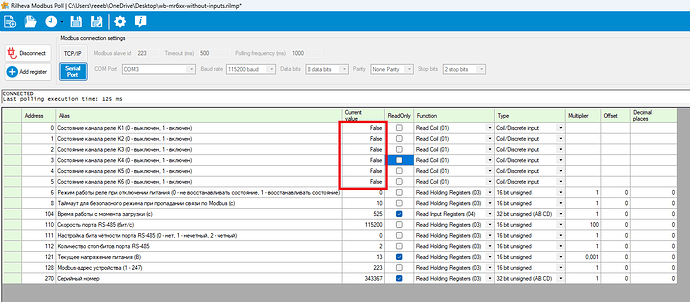

Дополню коллегу, новые значения в регистры записываются в столбце Current value

image1413×620 75 KB

Соответственно, запишите вместо false, значение 1 в ячейку нужного канала, для включения, 0 для выключения.
