Добрый день.
Имеется WB6 с модулем WBE2-DO-R6C-1 (rev. 2.2) в mod1, к которому ранее ничего не подключалось.
Для тестирования к контактам mod1 подключены две лампы накаливания 60Вт - ноль напрямую, фаза на COM (O3), далее на одну через NC (O2), на другую через NO (O1). При подаче напряжения загораются обе лампы, вторая через 2-3 секунды тускнеет и начинает помаргивать. Сам контроллер может быть как включен, так и полностью отключен, разницы нет.
При замерах мультиметром сопротивление между NO и COM >1МОм, между NC и COM <1Ом (замер без напряжения); напряжение между нулем и COM/NC - 230В, но между нулем и NO - 210В. При подключении к тем же проводам другого SPDT реле, все работает как положено - светится только одна лампа. Визуально модуль без повреждений. При включении в интерфейсе реле щелкает, и поведение NO и NC меняется между собой.
Так и должно быть или я что-то делаю не так или какая-то проблема с модулем?
Здравствуйте!
Исходя из вашего описания так быть не должно.
Измерьте, пожалуйста, сопротивления между COM и NO, COM и NC модуля в состоянии, когда реле выключено и включено из веб-интерфейса (силовое питание отключите).
Измерьте напряжение между COM и NO, COM и NC когда реле выключено и включено из веб-интерфейса после подачи силового напряжения.
Как ведут себя обе лампы, когда переключатель в веб интерфейсе включен?
Пришлите, пожалуйста фото или видео с измерениями.
Измерения получились следующие.
Выключено:
COM-NC 0.02Ом, 0.12В
COM-NO 7.15Мом, 11.9В
Включено:
COM-NC >20МОм (ничего не показывает на диапазоне до 20МОм), 14.3В
COM-NO 0.02Ом, 0.12В
Сразу после подачи напряжения первые 10-15 секунд лампа на NO светится менее ярко, чем лампа на NC и моргает. Примерно как подключенная через диод. Далее моргания пропадают, но яркость остается слегка меньше.
При включении в интерфейсе лампа на NC тускнеет и моргает 1-2 секунды, а на NO начинает светиться нормально. При выключении - наоборот.
Фото или видео с измерениями смогу сделать позже, если нужно. Одному это сложно, нужен помощник.
Для чистоты эксперимента сейчас подключил к контроллеру только три провода - фазу на NO, лампу 1 на NC, лампу 2 на NO. В розетку включен метровый шнур, от которого ноль через клеммы идет на лампы, а фаза на контроллер. Получаю тоже самое.

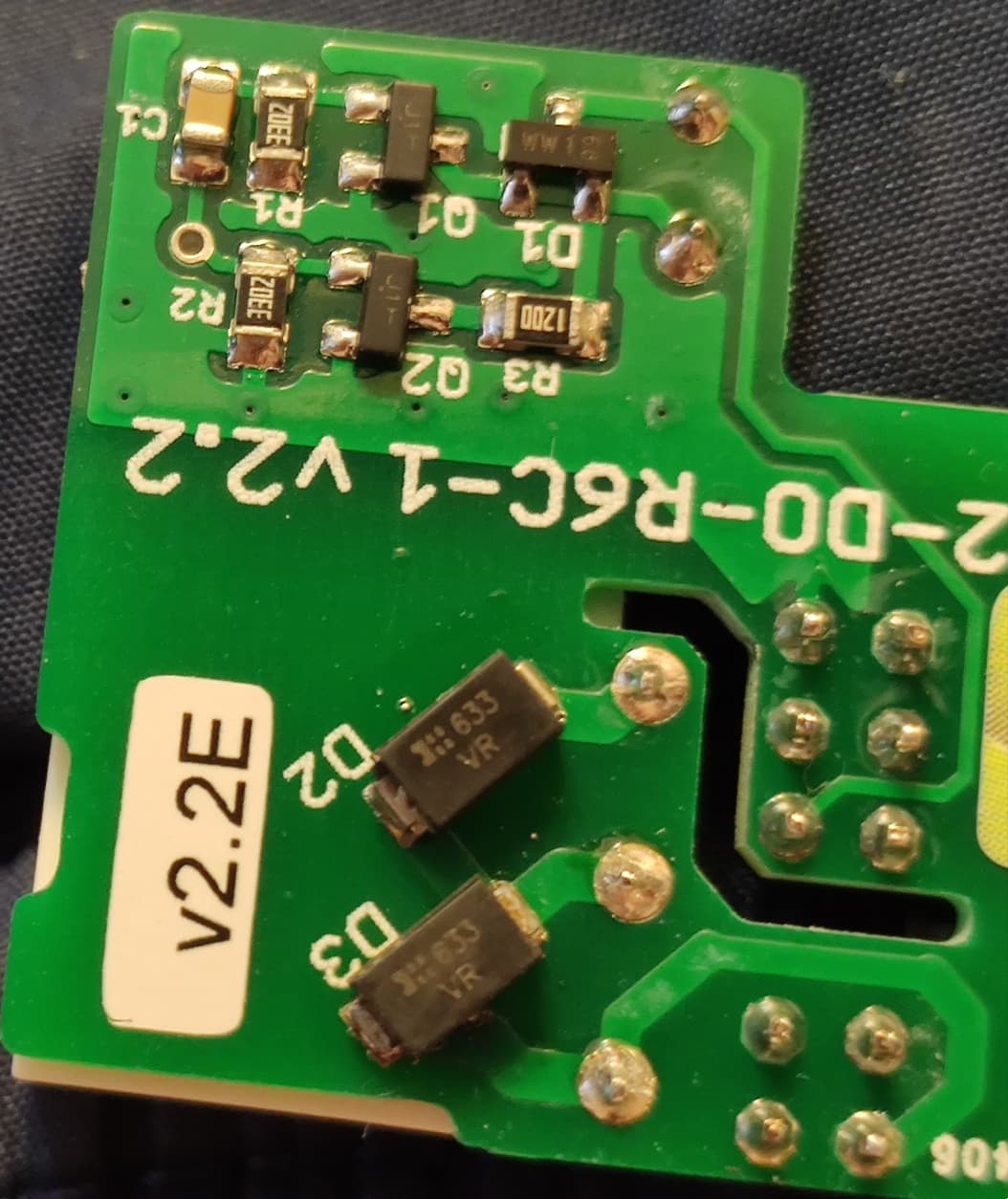

Думаю, что проблема может быть в неисправности защитных диодов на выходах реле. Данный модуль еще на гарантии?
Да, на гарантии. Покупался вместе с контроллером 16.09.2021. Но при его стоимости и стоимости доставки в Казахстан, кажется нет смысла.
Попробовать выпаять или выкусить диоды?
Раз модуль на гарантии могу предложить вам бесплатную замену. Но по времени это будет, вероятно, долго.

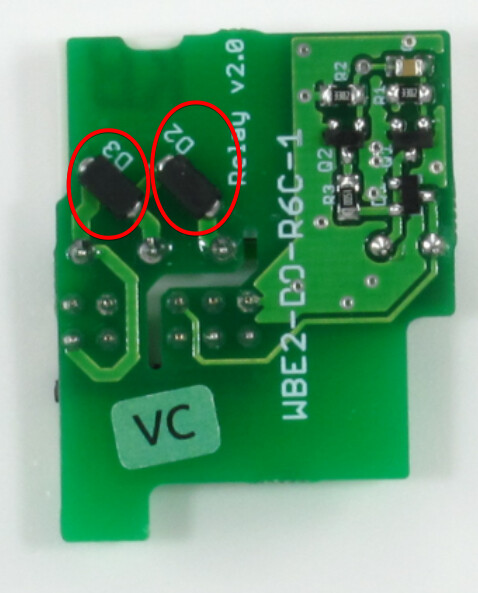

Да, можно попробовать выпаять защитные диоды. Если реле исправно, то проблема может быть только в них.

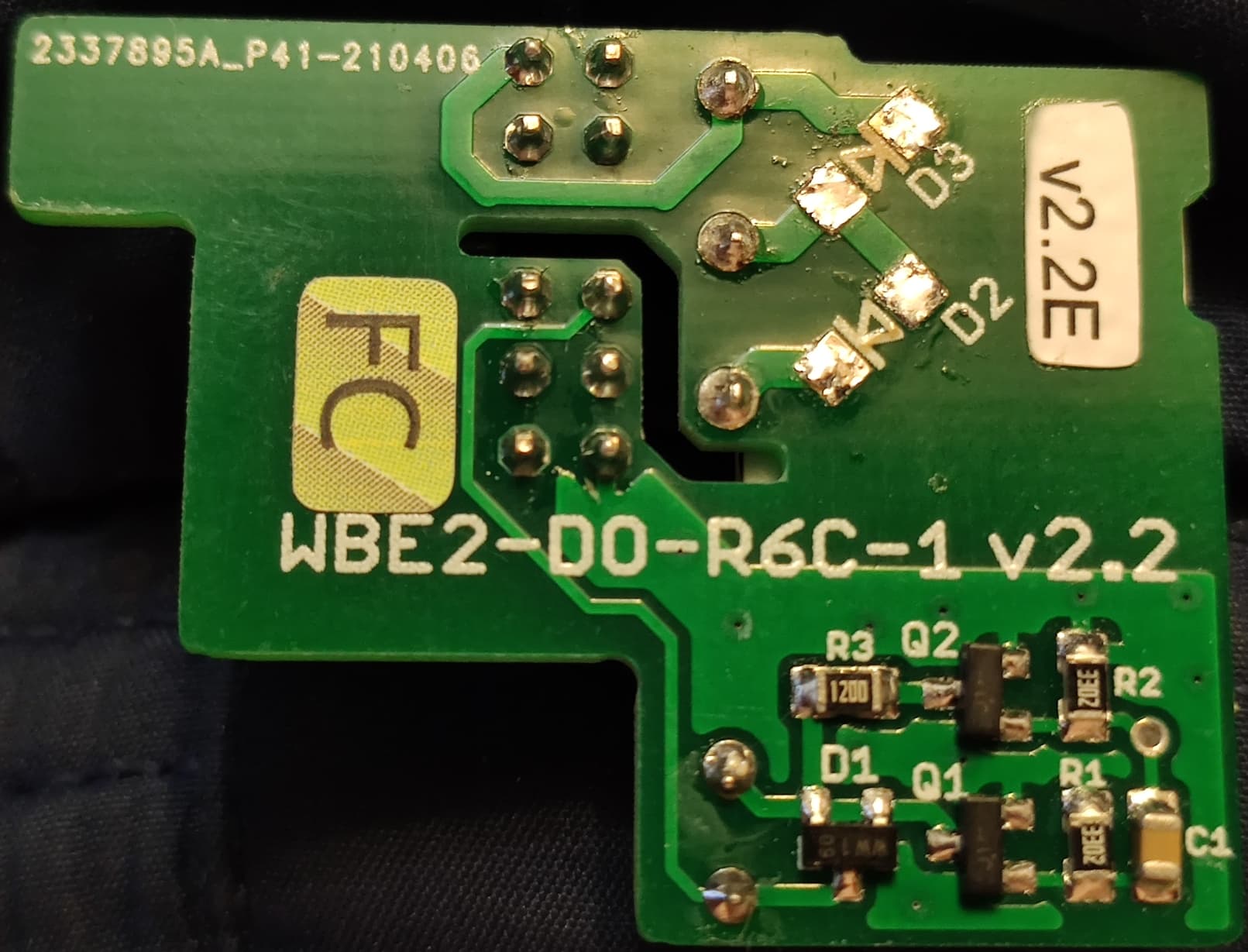

Сдул диоды феном, теперь модуль работает как положено. Явных неисправностей в диодах не вижу - >20МОм в обоих направлениях, повреждений нет.
Спасибо за информацию. Возможно, это проявляется только при работе под напряжением.
Для энергосберегающих ламп емкости TVS (это не диоды) достаточно для свечения.
У меня были обычные лампы накаливания, не энергосберегающие.
А когда покупался модуль? Не фотографировали ли с другой стороны, где наклейка?
