Подскажите как правильно объединить iGnd на разных модулях: WD14 (входы) и MDM3 (входы). Если их просто соединить то на MDM3 перестают корректно отрабатывать входы с выключателей.
Спасибо.
Добрый день.
Покажите схему и фото, каким образом вы объединяете земли.
После объединения если встать на прозвонку - то сработка появляется периодически, ощущение что во время опроса замыкается и после размыкается.
Уточните ревизию модуля WBIO-DI-WD-14.
Очень плотная компоновка, чтобы увидеть ревизию - нужно много разобрать боковых модулей. Всегда задавался этим вопросом почему ревизию вы делаете сбоку, а не сверху. Или как серийный номер через интерфейс возможность посмотреть сделайте.
Возможно у вас есть данные по номеру заказа: 177700 от 11.11.2020.
Если нету, то могу конечно разобрать и посмотреть, но не хотелось бы.
Коллега обратил внимание, что объединенный iGND у вас по сути стал антенной. Отключите iGND друг от друга. И сообщите о результате. По чертежам не видно, как сделано заземление. При подключении iGND следуйте рекомендациям.

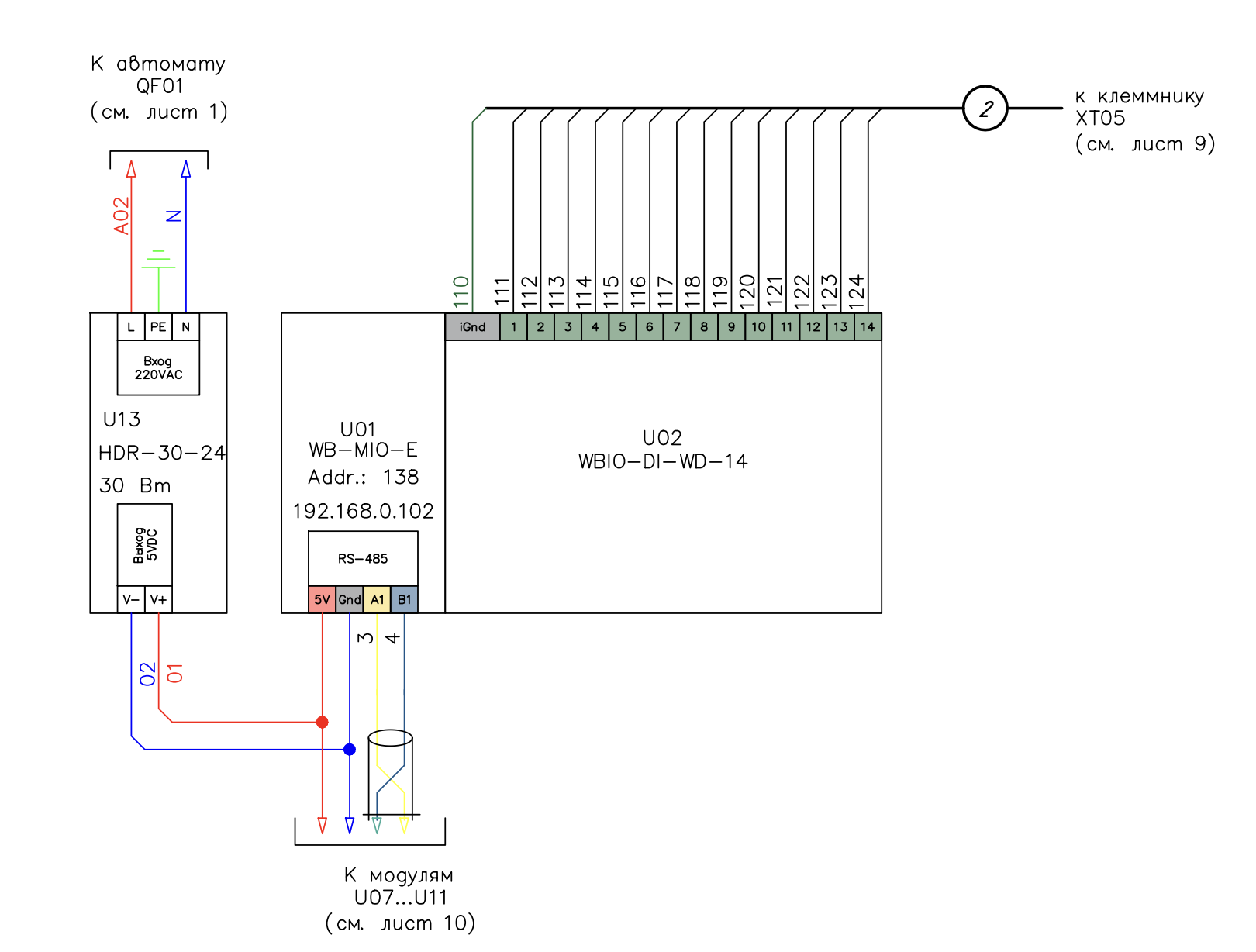

Ну так в этом собственно и вопрос, что нужно подключить и пользоваться. Отключен он был изначально, но все выключатели на 4 кнопки имеют общий COM и соответственно замыкают разные группы на входах MDM3 и WD14. На 3-й картинке красным выделены линии ignd которые объединены (линии 110 и 200)
По поводу рекомендаций - их я прочитал в первую очередь, там есть такая неоднозначная фраза:
Не следует объединять iGnd разных устройств для удобства если этого явно не требуется. При объединении слаботочных входов образуется более разветвленная антенна, принимающая на себя помехи и наводки.
Как ее понимать, те вроде можно, но и нельзя.
Для начала я бы следовал рекомендациям и подключил бы iGND к PE. По вашим схемам не видно, соблюдена ли данная рекомендация.
iGND необходимо подключать к шине PE. А у вас подключение iGND одного устройства к iGND другого. Об этом и говорится.
PE линия подключена вроде, попробую прозвонить сегодня и проверить.
Спасибо.
Добрый день.
Какие у вас результаты?
Еще не пробовал, сегодня может получится .
На землю пока не пустил, тк в процессе проверки работало корректно, раз 20 прогнал, нажимал кнопки и в этот раз проблем никаких не было. Если будет и дальше корректно работать, нужно ли кидать для надежности на землю?
Соединение с защитной землей это по сути требование безопасности.
