Wirenboard-AE-base

1

Здравствуйте а как установить базу на автокад 2025?

2

Здравствуйте! Я автоматический помощник технической поддержки Wiren Board.
Я проанализировал ваш вопрос и постарался найти возможное решение:

Речь идёт о файле Wirenboard-AE-base.zip — это база условных графических обозначений (УГО) / блоков для AutoCAD (AutoCAD Electrical).

Для установки базы в AutoCAD 2025 обычно нужно сделать следующее (общий алгоритм):

  1. Скачайте и распакуйте архив
    По ссылке с Wiki скачайте Wirenboard-AE-base.zip и распакуйте его в отдельную папку, например:
    C:\CAD\Wirenboard-AE-base\

  2. Подключите путь к блокам в AutoCAD 2025
    В AutoCAD (английский интерфейс, по-русски пункты называются аналогично):

    • Откройте: Options (Сервис → Параметры или команда OP).
    • Перейдите на вкладку Files (Файлы).
    • Найдите раздел:
      • для обычного AutoCAD: Support File Search Path / «Путь поиска поддерживаемых файлов»;
      • для AutoCAD Electrical могут быть свои разделы для символов / каталогов блоков.
    • Добавьте туда путь к распакованной папке Wirenboard-AE-base.

  3. (Для AutoCAD Electrical) Настройка символов/каталога
    Если вы используете AutoCAD Electrical 2025, в настройках проекта или среды может понадобиться:

    • указать путь к пользовательским символам (schematic symbols / panel footprint libraries);
    • либо добавить каталог оборудования (catalog database), если в архиве есть .mdb / .accdb или аналог.

К сожалению, на текущий момент в Wiki Wiren Board нет подробной инструкции именно для AutoCAD 2025, только сама база[1]. Поэтому возможны отличия в точных названиях пунктов меню.

Чтобы инженеры поддержки могли ответить точнее, пожалуйста, уточните:

  • Вы используете обычный AutoCAD 2025 или AutoCAD Electrical 2025?
  • Что именно внутри архива Wirenboard-AE-base.zip (папки с блоками, *.dwg, база каталога и т. д.)?

После этого можно будет дать более точную пошаговую инструкцию именно под вашу версию.

Примечание: Я — искусственный интеллект, а не сотрудник-человек. В моих ответах возможны неточности.

  1. Файл:Wirenboard-AE-base.zip — Wiren Board ↩︎

3

Автокад Электрик 2025

4

Здравствуйте! Я автоматический помощник технической поддержки Wiren Board.
Я проанализировал ваш вопрос и постарался найти возможное решение:

Речь идёт про установку базы Wirenboard-AE-base.zip в AutoCAD Electrical 2025.

Ниже — общий рабочий вариант, который обычно подходит для AE 20xx (интерфейс в 2025 чуть меняется, но логика та же).

1. Распаковать архив

  1. Скачайте архив по ссылке с Wiki и распакуйте, например, в:
    • C:\Wirenboard\Wirenboard-AE-base\
  2. Посмотрите, что внутри:
    • папки с символами (DWG) — schematic, panel и т. п.;
    • возможно, файлы базы каталога (.mdb / .accdb) или конфиг.

Если вы напишете, какие именно папки/файлы там есть (скриншотом или списком), можно будет дать более точные шаги.

2. Подключить пути к пользовательским символам

В AutoCAD Electrical 2025:

  1. Откройте Project Manager (Диспетчер проектов).
  2. В верхнем меню Electrical найдите Catalog Browser / Icon Menu / Symbol Libraries или откройте:
    • AECATALOGCONFIG или
    • AESETUP (в более старых версиях).

Общий алгоритм:

  1. Зайдите в настройки Symbol Library Paths / «Пути к библиотекам символов»:
    • отдельно для Schematic symbols (принципиальные схемы),
    • и Panel footprints (панель/шкаф).
  2. Добавьте путь к распакованным папкам с DWG из Wirenboard-AE-base.
    Например:
    • C:\Wirenboard\Wirenboard-AE-base\Schematic\
    • C:\Wirenboard\Wirenboard-AE-base\Panel\
  3. Сохраните настройки и перезапустите AutoCAD Electrical (или хотя бы проект).

3. Подключить базу каталога (если в архиве есть .mdb / .accdb)

Если внутри архива есть файл типа wirenboard_catalog.mdb / *.accdb:

  1. В AutoCAD Electrical откройте:
    • Catalog Browser → настройки (Options / Configure databases),
    • или через AESETUP → раздел Catalog Database / «База каталога».
  2. Добавьте новый каталог и укажите путь к этому файлу MDB/ACCDB.
  3. Убедитесь, что он включён в список используемых баз.

4. Проверка

  1. Откройте схему.
  2. Через меню вставки символов (Icon Menu / Insert Component) проверьте:
    • появились ли в библиотеке УГО/символы Wiren Board;
    • можно ли выбрать устройства Wiren Board в каталоге (если есть база каталога).

Чтобы инженеры поддержки могли дать вам точную пошаговую инструкцию под ваш архив, пожалуйста, приложите:

  • Скриншот содержимого распакованной папки Wirenboard-AE-base (верхний уровень).
  • Если удобно — названия ключевых подпапок (например, Schematic, Panel, Catalog и т. п.).

Примечание: Я — искусственный интеллект, а не сотрудник-человек. В моих ответах возможны неточности.

5

2026-02-21_22-09-44
2026-02-21_22-09-44860×484 23.6 KB

6

Здравствуйте! Я автоматический помощник технической поддержки Wiren Board.
Я проанализировал ваш вопрос и постарался найти возможное решение:

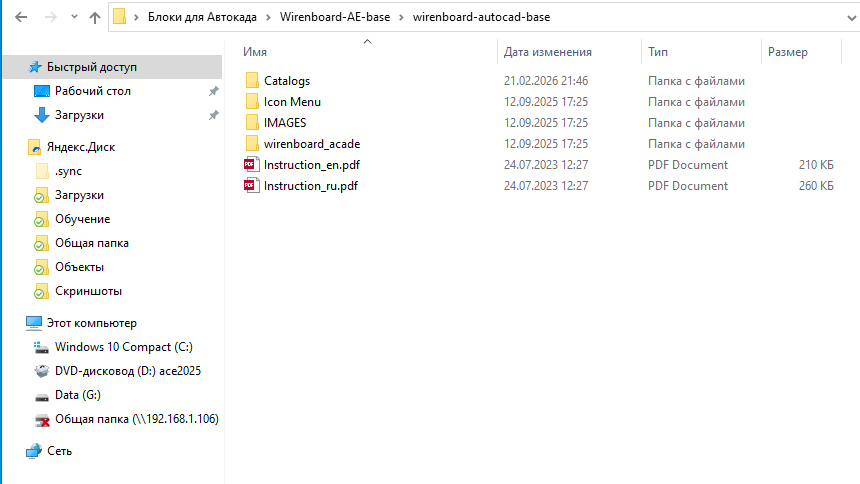

Скриншот показывает, что в архиве Wirenboard-AE-base уже есть готовая структура под AutoCAD Electrical и инструкции:

  • Catalogs
  • Icon Menu
  • IMAGES
  • wirenboard_acade
  • Instruction_ru.pdf / Instruction_en.pdf

Для AutoCAD Electrical 2025 правильнее всего ориентироваться именно на файл Instruction_ru.pdf внутри этой папки — там приведена точная последовательность действий под AutoCAD Electrical (она актуальна и для новых версий, меняются только названия пунктов меню).

Ниже — кратко, что обычно нужно сделать, опираясь на структуру этих папок:

1. Откройте встроенную инструкцию

  1. Перейдите в папку wirenboard-autocad-base.
  2. Откройте файл Instruction_ru.pdf.
  3. Выполните шаги из разделов:
    • настройка Icon Menu (подключение меню символов);
    • подключение Catalogs (баз каталога);
    • добавление путей к символам / изображениям.

Инструкция сделана именно под эту базу Wiren Board, там будут точные названия команд и путей.

2. Куда обычно «ложатся» эти папки в AutoCAD Electrical

Общий принцип (если в инструкции не указано иное):

  1. Содержимое Icon Menu

    • Копируется или подключается в каталог, где AutoCAD Electrical хранит свои файлы меню иконок (*.dat / *.mdb и т. п.).
    • Далее в AE в настройках меню символов выбирается этот файл/каталог.

  2. Содержимое Catalogs

    • Это доп. базы каталога (MDB/ACCDB). В AE через Catalog Browser / AESETUP добавляется новая база каталога и указывается путь к этим файлам.

  3. Папка wirenboard_acade / IMAGES

    • Обычно там DWG‑символы и картинки.
    • В настройках Symbol Library Paths и/или путей к изображениям добавляется путь к этим папкам.

3. Что вам лучше сделать сейчас

  1. Откройте Instruction_ru.pdf и пройдите шаги один‑к‑одному.
  2. Если какой‑то пункт в AE 2025 называется иначе, но по смыслу похож — используйте его (например, вместо AESETUP может быть «Electrical Settings» и т. п.).
  3. Если на каком‑то шаге в инструкции упрётесь в пункт, которого нет в вашем AutoCAD Electrical 2025:
    • сделайте скриншот этого шага из PDF и того, что вы видите в своём AE;
    • пришлите сюда — можно будет подсказать точный эквивалент в версии 2025.

Таким образом, следующая точка — именно следовать встроенной инструкции Instruction_ru.pdf из архива: это официальный способ установки базы Wiren Board в AutoCAD Electrical.

Примечание: Я — искусственный интеллект, а не сотрудник-человек. В моих ответах возможны неточности.

7

2026-02-21_22-17-48
2026-02-21_22-17-481119×870 60.8 KB

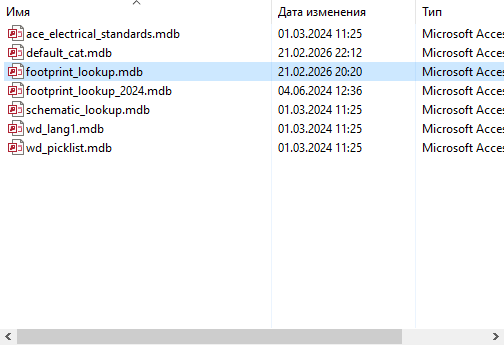

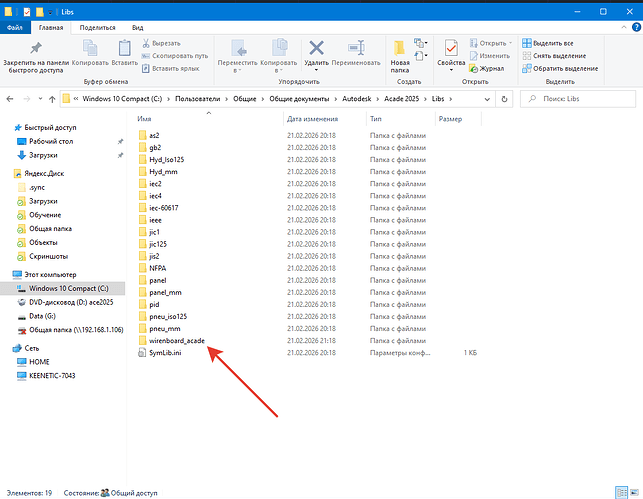

база на месте

2026-02-21_22-25-34
2026-02-21_22-25-34504×345 6.46 KB

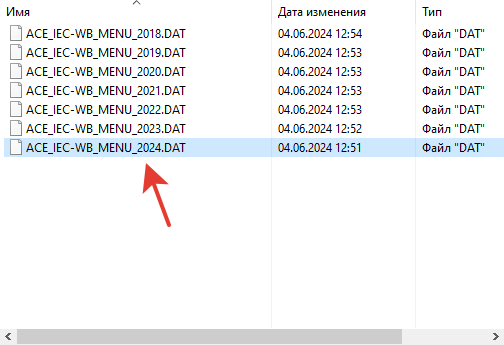

у меня нет 25ый по этому выбираю 24ый

2026-02-21_22-27-32
2026-02-21_22-27-32504×345 4.86 KB

тут есть выбор еще с 2024 ым, может его надо? я выбираю то что без надписи 2024

2026-02-21_22-28-05
2026-02-21_22-28-05548×530 18.7 KB

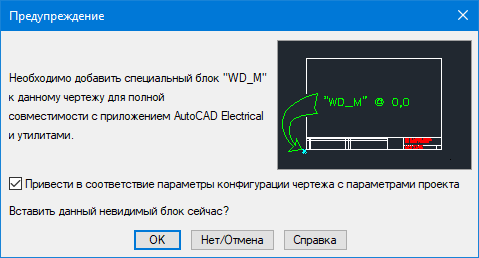

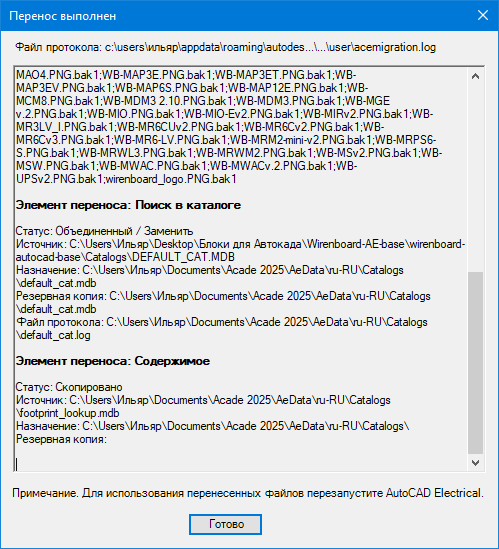

дальше идет это сообщение

2026-02-21_22-28-24
2026-02-21_22-28-24361×579 3.64 KB

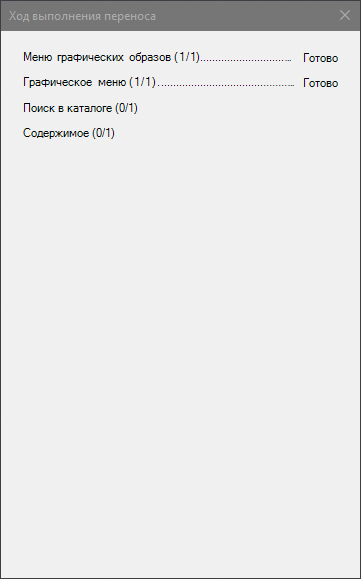

дальше это и сразу это →

2026-02-21_22-28-37
2026-02-21_22-28-37499×549 13 KB

дальше при нажатии выбора меню выходит это →

2026-02-21_22-14-51
2026-02-21_22-14-51479×258 5.86 KB

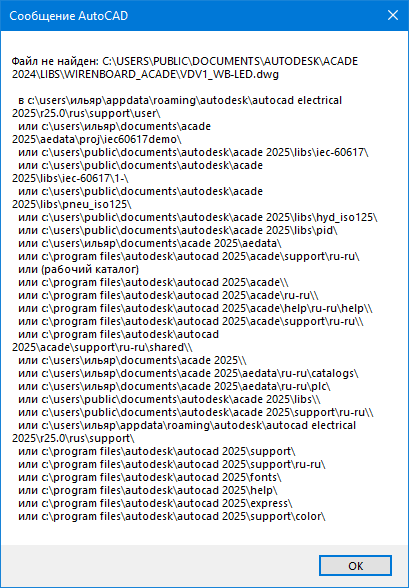

соответсвенно базы нет

2026-02-21_22-29-20
2026-02-21_22-29-20965×576 39.5 KB

9

Здравствуйте, попробую воспроизвести, как будут результаты отпишусь.

1 Like
10

Здравствуйте, если судить по скриншотам, то ошибок при установке не было.

(этот абзац только для информации, делать ничего не нужно) Предположительно, если вы следовали инструкции, то в п.6 Меню графических образов в качестве файла-приемника указали AEC_IEC_MENU.DAT, а по умолчанию используется ACE_IEC-60617_MENU.DAT, поэтому образов нет в меню. Этот файл настраивается в свойствах проекта (ПКМ по проекту → Свойства → Файл графического меню). Но это не поможет, потому что вы использовали файлы для 2024 версии, а в них другие пути.

Поэтому план такой:

  1. Скачайте обновленный файл библиотеки
  2. Устанавливайте по инструкции, но в п.6 в качестве файла приемника укажите ACE_IEC-60617_MENU.DAT
  3. Напишите, если получилось или возникли проблемы.
11

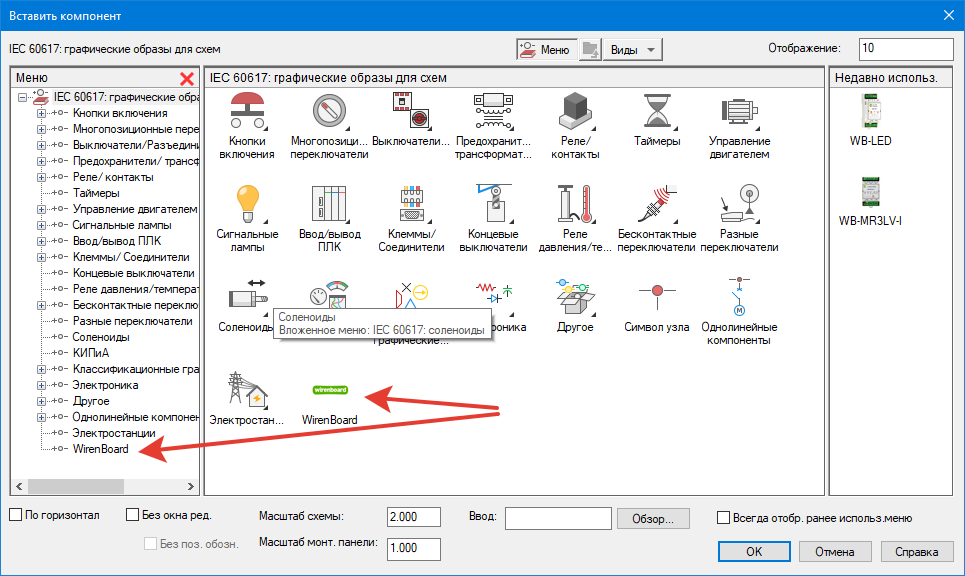

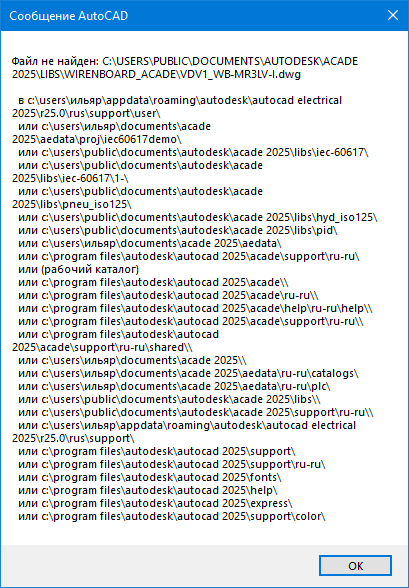

Добрый вечер. В общем: она появилась но не работает. Скрины прилагаю с ошибками

2026-02-26_21-14-48
2026-02-26_21-14-48847×579 22.8 KB

2026-02-26_21-15-18
2026-02-26_21-15-18965×576 48.6 KB

2026-02-26_21-15-49
2026-02-26_21-15-49409×588 8.73 KB

12

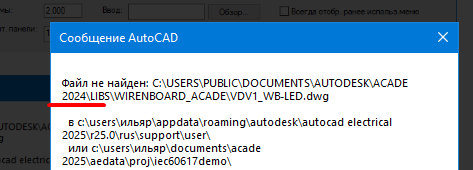

Похоже остались артефакты от предыдущей установки, в сообщении видно, что пытается найти файл по неправильному пути.

image473×170 9.01 KB

Попробуйте следующее:

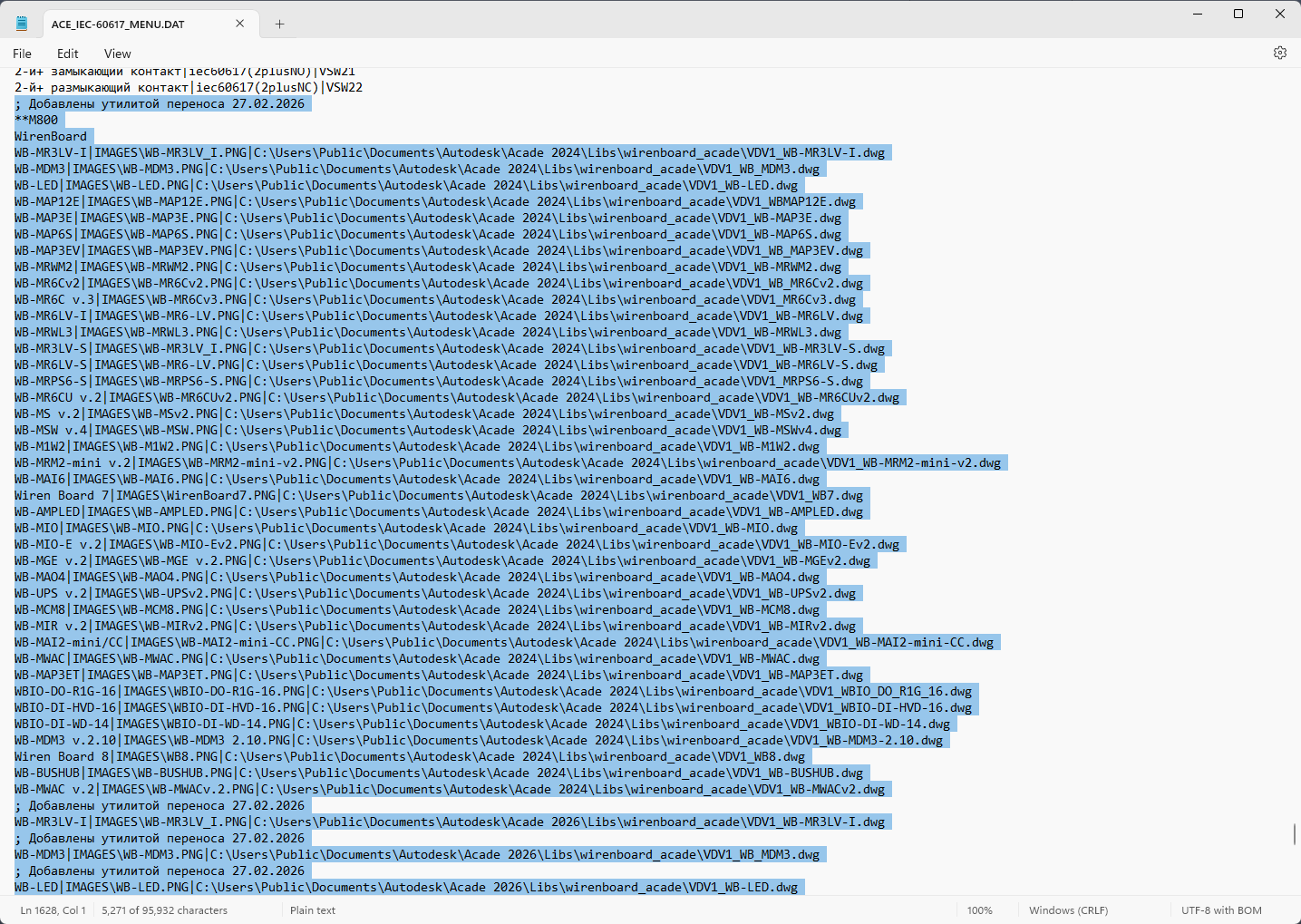

  1. откройте в блокноте файл:
    C:\Users<Имя_Пользователя>\AppData\Roaming\Autodesk\AutoCAD Electrical 2025\R25.1\rus\Support\ACE_IEC-60617_MENU.DAT
  2. Внизу файла найдите строки, которые относятся к 2024 версии и к 2025 (у меня на скриншоте 2026), выделите и удалите их, сохраните файл.

image1435×1019 117 KB

  1. Перезапустите Автокад.
  2. Повторите установку.
13

а в качестве источника я указываю ACE_IEC-WB_MENU_2024.DAT ?

14

Нет в качестве источника указываете ACE_IEC-WB_MENU_2025.DAT

Скачайте обновленный файл библиотеки

Туда добавлены файлы для 2025 и 2026 версии.

Устанавливайте по инструкции используя файлы для вашей версии Автокада.

15

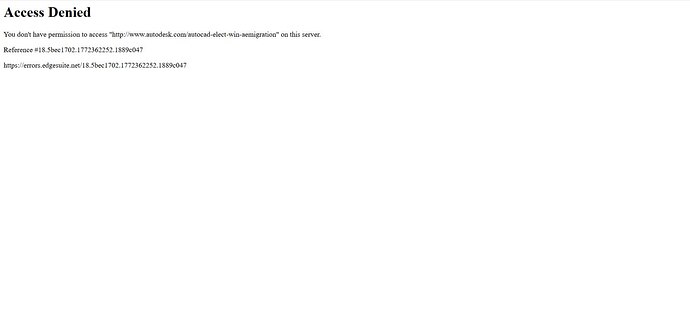

photo_2026-03-02_19-26-31
photo_2026-03-02_19-26-311267×899 134 KB

photo_2026-03-02_19-26-36
photo_2026-03-02_19-26-361280×593 18 KB

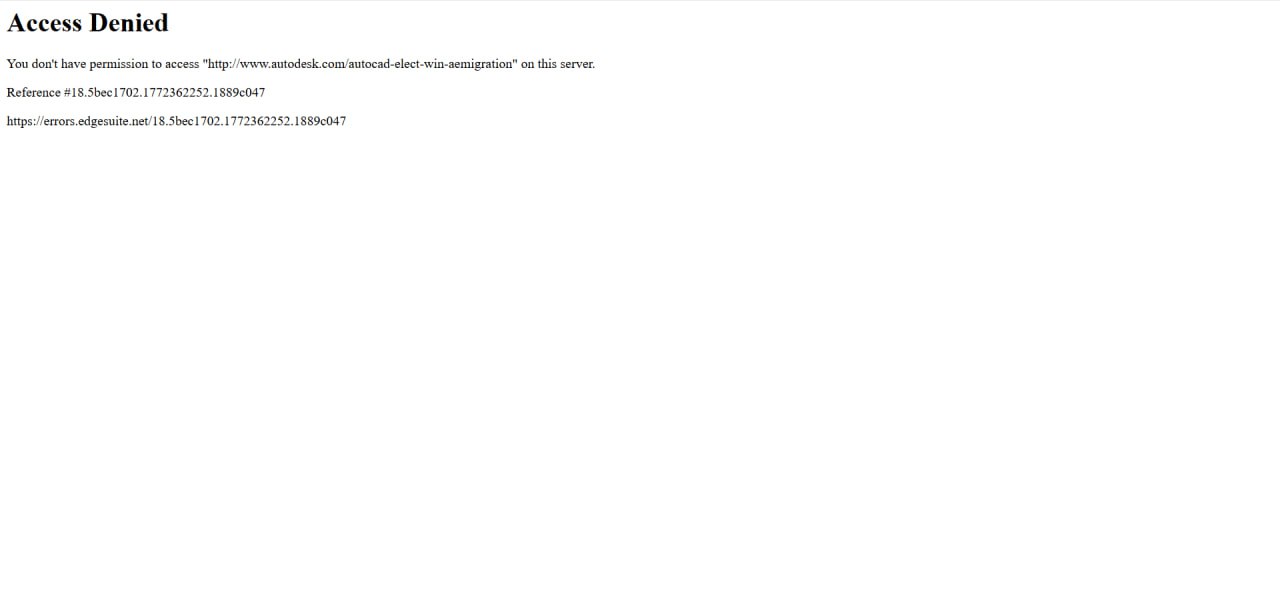

Ругается что нет доступа НАМ

16

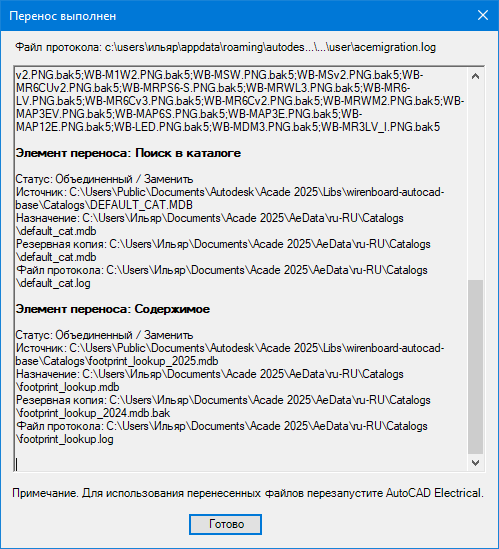

На другом ПК нашел и дал такие сообщения

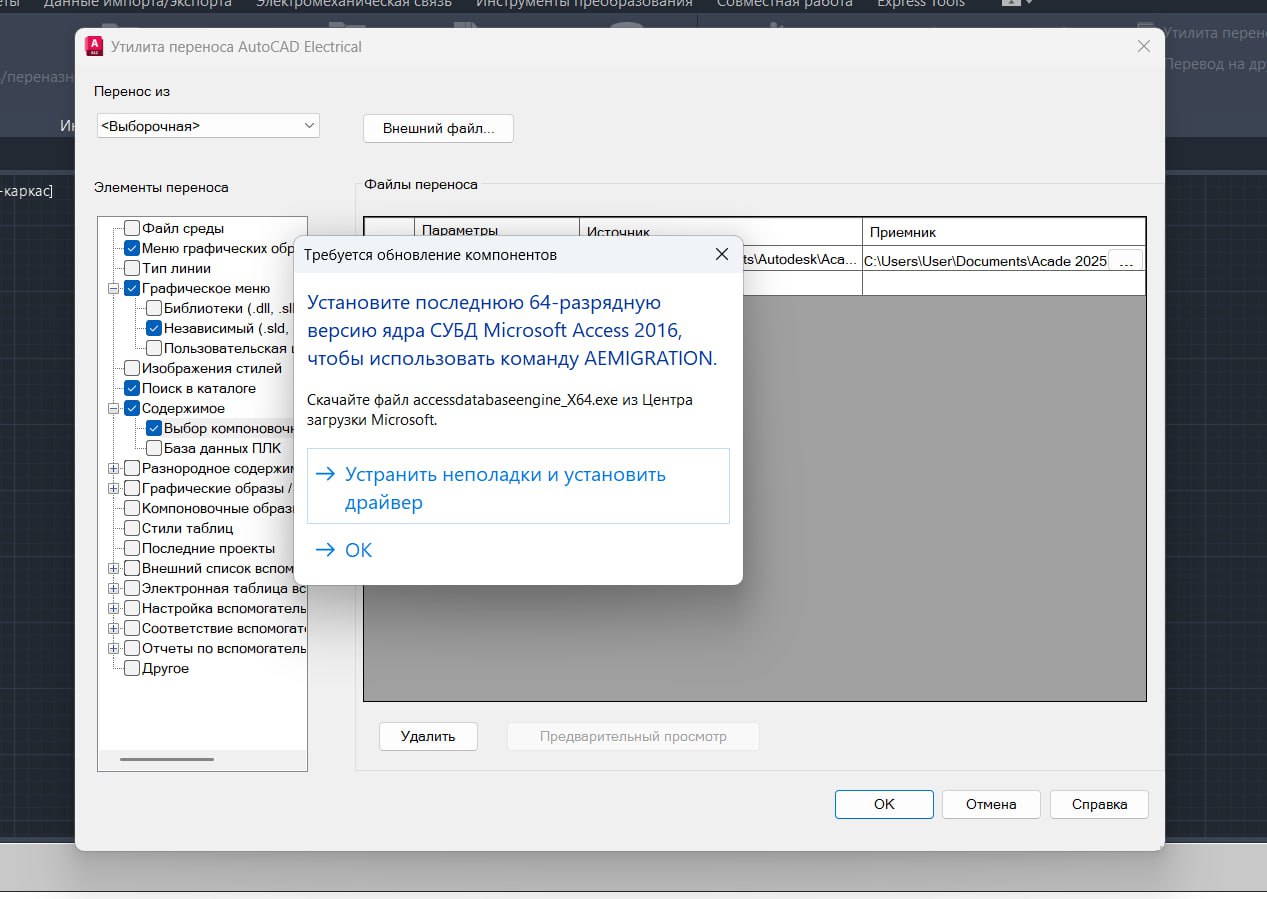

2026-03-02_21-57-13
2026-03-02_21-57-13499×549 13.2 KB

2026-03-02_21-58-03
2026-03-02_21-58-03965×576 96.1 KB

2026-03-02_21-58-16
2026-03-02_21-58-16409×588 8.75 KB

17

Скачайте и установите Microsoft Access Database Engine 2016 Redistributable, файл accessdatabaseengine_X64.exe

18


Странно, по сути в переносе компонентов никакой магии нет, есть основные файлы dwg, и есть файлы с путями. Посмотрите, пожалуйста, у вас по этому пути (что на скриншоте) файл есть?

19

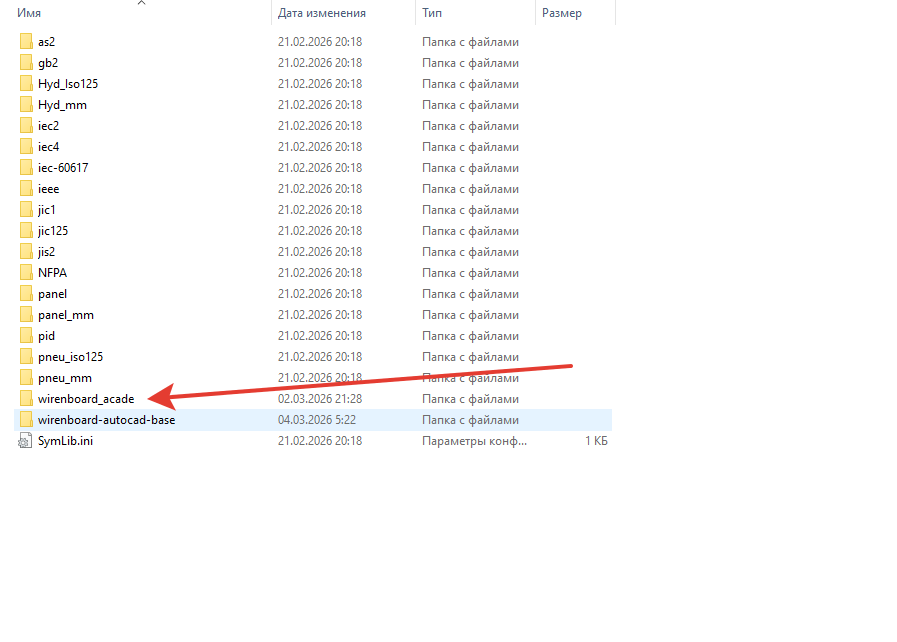

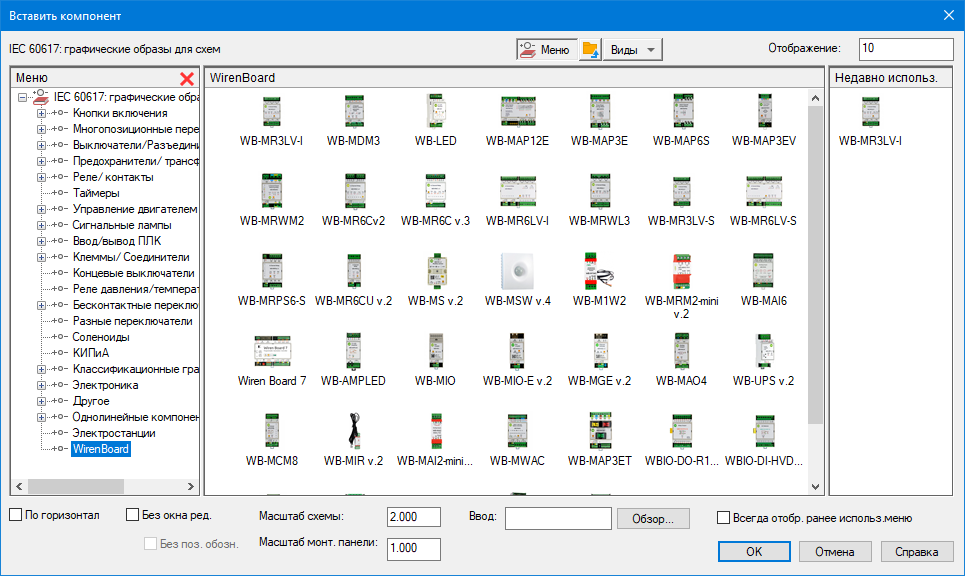

2026-03-04_05-23-26
2026-03-04_05-23-26897×642 25.8 KB

Здравствуйте вопрос решился путем вытаскивание папки wirenboard_acade из wirenboard-autocad-base.
Спасибо
