Скажите, насколько оправдана такая “мягкая” связь Gnd с PE с целью оградить 24V цепь от помех? Или все же лучшее решение объединить Gnd всех БП в щите и вовсе не соединять с PE?
Здравствуйте.
Мы в первую очередь защищаем не от помех, а от возникновения сетевого напряжения на вторичных цепях.
В этой теме коллега более подробно описал.
Если же вы строите систему предусматриваете заранее потенциально защищенные от пробоя на вторичные цепи БП, гарантированные производителем, то заводить на PE не обязательно, достаточно объединить GND всех БП.
Надо смотреть схемы и характеристики защиты конкретных БП.
А что значит
[quote=“enginPetr, post:2, topic:31094”]
заранее потенциально защищенные от пробоя на вторичные цепи БП, гарантированные производителем
[/quote] ?
Я использую MW HDR блоки питания.
Сертифицированы как БССН например.
Если производитель гарантирует защиту от пробоя и проектировщик ему верит - то можно использовать. Тут все зависит от компетентности проектировщика. Мы техподдержка, тут важно мнение специалиста который составляет проект и ставит на нем подпись.
1 лайк
Да, HDR серия соответствует БСНН. Значит жестко подключать Gnd к PE не обязательно.
Но вернемся к моему вопросу. По вашему опыту насколько оправданно делать “мягкую” связь? Речь прежде всего о бытовых щитах (квартиры и дома)
Что подразумевается под словом “мягкая”?
Использование многожильного провода?

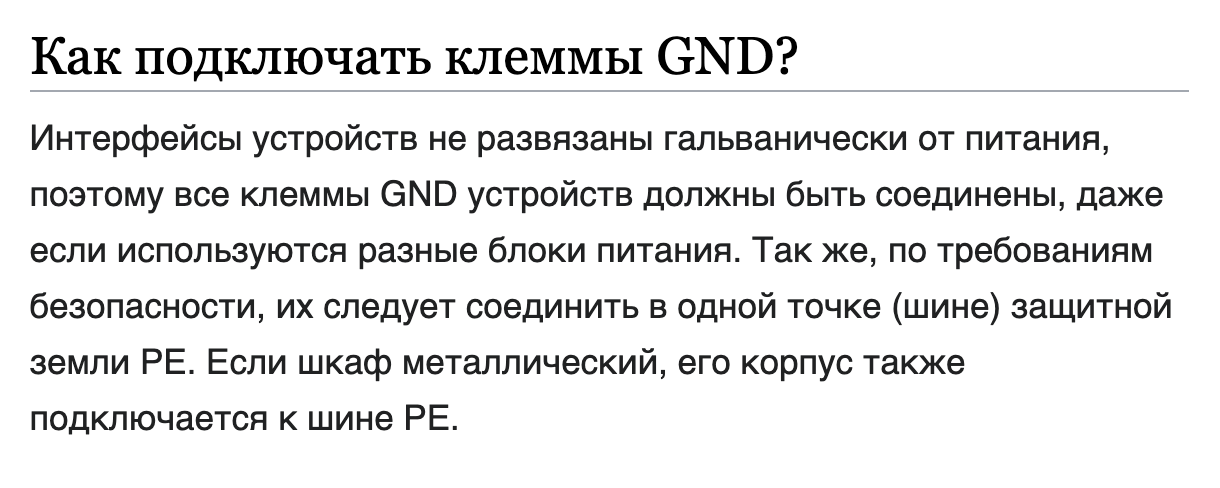

Описано же выше:

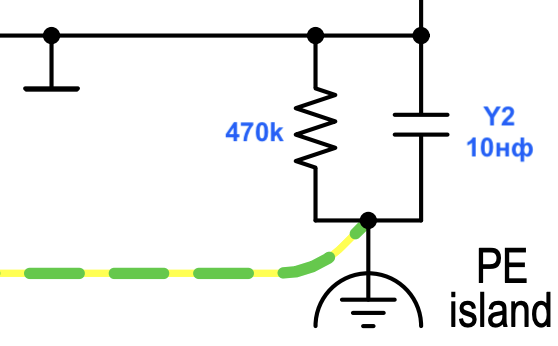

связь через емкость для канализации ВЧ и через резистор для выравнивания потенциалолов.
Из практики (специально не замерял, но по косвенным эффектам, вроде наведеннго напряжения) целая сеть устройств на длинных кабелях имеют и так емкостную связь с сетью. То есть вопрос в том что 10нФ как бы не мало. Для 50Гц я б рассматривал ~0,5мкФ. Но тут не про это. Если цель - давить помехи на 24 вольт линии питания то намного более эффективно расставить емкости (или даже LC цепочки) на ней. То есть ну будет помеха - ну и пусть себе будет, все равно синфазная, поскольку емкости держать линии друг от друга на одном напряжении.
1 лайк
Ну это хлопотно.
А “мягкую” посадку на PE в щите сделать просто и хуже чем оставить Gnd в воздухе не будет. Так?
Ну, собственно да.
Мы рекомендуем соединение на PE, но тут выбор за проектировщиком.
