Отключились термодатчики 1-wire

Контроллеры Wiren Board
1

Добрый день,
Используем контроллер Wiren Board 7, к нему подключены 4 термодатчика 1-wire DS18B20, длинной до 15 метров к одному каналу (1W).
Данная схема отлично работала, но в этот на той неделе датчики неожиданно отключились.

Лог ошибки:
|30-01-2025 15:35:42.253 [mosquitto] |1738240542: New client connected from 10.1.60.33:57525 as auto-FB4206CA-4F6F-53C5-2480-EB577B7377CC (p2, c1, k60).|
|—|—|
|30-01-2025 15:35:42.250 [mosquitto] |1738240542: New connection from 10.1.60.33:57525 on port 1883.|
|30-01-2025 15:35:36.320 [wb-mqtt-w1.service] |ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master1/28-00000fd79125/temperature)|
|30-01-2025 15:35:36.059 [wb-mqtt-w1.service] |ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master1/28-00000fd75218/temperature)|
|30-01-2025 15:35:35.770 [wb-mqtt-w1.service] |ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master1/28-00000fd72f63/temperature)|
|30-01-2025 15:35:30.223 [mosquitto] |1738240530: Client auto-FC3078D4-DA0A-1B95-09CC-707C4C1A56C1 disconnected.|
|30-01-2025 15:35:29.218 [mosquitto] |1738240529: New client connected from 10.1.60.33:53681 as auto-FC3078D4-DA0A-1B95-09CC-707C4C1A56C1 (p2, c1, k60).|
|30-01-2025 15:35:29.215 [mosquitto] |1738240529: New connection from 10.1.60.33:53681 on port 1883.|
|30-01-2025 15:35:24.996 [wb-mqtt-serial] |WARNING: [modbus] failed to read 14 input(s) @ 270 of device modbus:167: Serial protocol error: request timed out|
|30-01-2025 15:35:24.550 [wb-mqtt-w1.service] |ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master1/28-00000fd79125/temperature)|
|30-01-2025 15:35:24.279 [wb-mqtt-w1.service] |ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master1/28-00000fd75218/temperature)|
|30-01-2025 15:35:24.010 [wb-mqtt-w1.service] |ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master1/28-00000fd72f63/temperature)|
|30-01-2025 15:35:23.790 [wb-mqtt-w1.service] |ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master1/28-00000faac75c/temperature)|
|30-01-2025 15:35:12.751 [wb-mqtt-w1.service] |ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master1/28-00000fd79125/temperature)|
|30-01-2025 15:35:12.490 [wb-mqtt-w1.service] |ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master1/28-00000fd75218/temperature)|
|30-01-2025 15:35:12.229 [wb-mqtt-w1.service] |ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master1/28-00000fd72f63/temperature)|
|30-01-2025 15:35:09.055 [mosquitto] |1738240509: Client auto-20E3651D-ECA2-A3C8-7C69-B775CB956404 disconnected.|
|30-01-2025 15:35:08.056 [mosquitto] |1738240508: New client connected from 10.1.60.33:38475 as auto-20E3651D-ECA2-A3C8-7C69-B775CB956404 (p2, c1, k60).|
|30-01-2025 15:35:08.053 [mosquitto] |1738240508: New connection from 10.1.60.33:38475 on port 1883.|
|30-01-2025 15:35:00.910 [wb-mqtt-w1.service] |ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master1/28-00000fd79125/temperature)|
|30-01-2025 15:35:00.709 [wb-mqtt-w1.service] |ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master1/28-00000fd75218/temperature)|
|30-01-2025 15:35:00.510 [wb-mqtt-w1.service] |ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master1/28-00000fd72f63/temperature)|
|30-01-2025 15:34:58.059 [mosquitto] |1738240498: Client auto-4DBEAE34-EB7D-BCFC-1CAC-B5B74EFA9BB7 disconnected.|
|30-01-2025 15:34:57.595 [mosquitto] |1738240497: Client auto-FFBD852D-4353-6405-395C-8660B008EB75 disconnected.|
|30-01-2025 15:34:57.057 [mosquitto] |1738240497: New client connected from 10.1.60.33:41345 as auto-4DBEAE34-EB7D-BCFC-1CAC-B5B74EFA9BB7 (p2, c1, k60).|
|30-01-2025 15:34:57.056 [mosquitto] |1738240497: New connection from 10.1.60.33:41345 on port 1883.|

После этого отключил все термодатчики, подключал по одному - датчик рандомно то появляется в веб-интерфейсе, то краснеет, то пропадает. Перепробовал все датчики по одному. Если термодатчик подключить к порту 1W MIR - температуру показывают.

Лог mqtt-1w прикладываю

2

– Journal begins at Mon 2025-01-27 06:27:16 MSK, ends at Wed 2025-02-05 13:49:56 MSK. –
Feb 05 13:47:00 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 13:47:22 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 13:47:33 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 13:47:44 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 13:47:55 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 13:48:06 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 13:48:17 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 13:48:28 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 13:48:39 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 13:49:00 wirenboard-APTON5T5 wb-mqtt-w1[4092]: INFO: [w1 driver] RemoveControl of: 28-00000fd79125
Feb 05 13:49:32 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 13:49:44 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)

3

Добрый день!

Для диагностики проблемы пришлите, пожалуйста, архив с диагностической информацией контроллера. Создание архива описано в документации.

5

приложен диагностический архив, доступен только сотрудникам поддержки
(342,6 КБ)

Направляю файл

7

Добрый день.
А каким образом выполнена шина датчиков?

8

На данный момент оставил 2 датчика:
Один в W1, другой в W2

Длинна до 10м, кабель не наращивали.

На изображении показан модуль с клеммами для подключения проводов и интерфейсами RS-485, 1-Wire и аналоговыми сигналами. (Captioned by AI)
На изображении показан модуль с клеммами для подключения проводов и интерфейсами RS-485, 1-Wire и аналоговыми сигналами. (Captioned by AI)1280×960 113 KB

9

С таким подключением есть ошибки?

10

Да, датчики просто перестали видиться в консоли:

root@wirenboard-APTON5T5:~# ls /sys/bus/w1/devices/
w1_bus_master1 w1_bus_master2

root@wirenboard-APTON5T5:~# systemctl status wb-mqtt-w1
● wb-mqtt-w1.service - Kernel 1-Wire MQTT driver for WB-HomA

  • Loaded: loaded (/lib/systemd/system/wb-mqtt-w1.service; enabled; vendor preset: enabled)*

  • Active: active (running) since Mon 2025-02-03 18:13:00 MSK; 1 day 22h ago*
  • Main PID: 4092 (main)*
  •  Tasks: 7 (limit: 4790)*

  • Memory: 900.0K*

  •    CPU: 3min 53.933s*

  • CGroup: /system.slice/wb-mqtt-w1.service*

  •         └─4092 /usr/bin/wb-mqtt-w1*

Feb 05 16:14:05 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 16:14:16 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 16:14:27 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 16:14:38 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 16:14:49 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 16:15:01 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 16:15:12 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 16:15:23 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 16:15:34 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can’t read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 16:15:44 wirenboard-APTON5T5 wb-mqtt-w1[4092]: INFO: [w1 driver] RemoveControl of: 28-00000fd79125
root@wirenboard-APTON5T5:~#

Если оставить подключенным только один датчик - появляется, но то краснеет, то чернеет. Больше одного вообще не определяются…

11

Я вижу ошибки по датчику на втором порту. Если их, датчики, поменять подключение местами то ошибки начинаются на первом?

12

Поменял местами
Датчик на канале 1 появился, но “краснеет”, на втором пустота

Feb 05 16:55:57 wirenboard-APTON5T5 wb-mqtt-w1[4092]: INFO: [w1 driver] RemoveControl of: 28-00000fd79125
Feb 05 16:59:30 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can't read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 16:59:41 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can't read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 16:59:52 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can't read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 17:00:25 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can't read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 17:00:36 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can't read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 17:00:47 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can't read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 17:00:58 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can't read temperature (/sys/bus/w1/devices/w1_bus_master2/28-00000fd79125/temperature)
Feb 05 17:01:08 wirenboard-APTON5T5 wb-mqtt-w1[4092]: INFO: [w1 driver] RemoveControl of: 28-00000fd79125
Feb 05 17:12:55 wirenboard-APTON5T5 wb-mqtt-w1[4092]: ERROR: [w1 driver] Can't read temperature (/sys/bus/w1/devices/w1_bus_master1/28-00000fd79125/temperature)
root@wirenboard-APTON5T5:~#
root@wirenboard-APTON5T5:~# ls /sys/bus/w1/devices/
28-00000fd79125  w1_bus_master1  w1_bus_master2

На изображении показаны электрические подключения устройства с маркировками RS-485 и 1-Wire, расположенные на монтажной панели. (Captioned by AI)
На изображении показаны электрические подключения устройства с маркировками RS-485 и 1-Wire, расположенные на монтажной панели. (Captioned by AI)960×1280 129 KB

13

Не уверен что верно понимаю. “ошибки” - остались на предыдущем порту? Или переместились с датчиком?

14

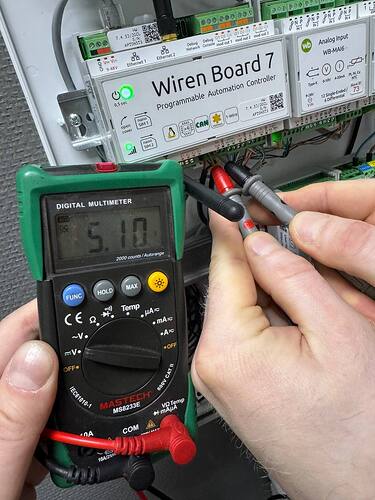

Проверьте, пожалуйста, наличие питания 5В на выводе контроллера, оно там присутствует? (Красный и черный провода)

15

5 вольт есть

На изображении показаны руки, использующие цифровой мультиметр для проверки напряжения на программируемом автоматическом контроллере Wiren Board 7. (Captioned by AI)
На изображении показаны руки, использующие цифровой мультиметр для проверки напряжения на программируемом автоматическом контроллере Wiren Board 7. (Captioned by AI)960×1280 162 KB

1 лайк
16

Пока мало информации.
А, кстати, после чего отключились? Что-то делалось?
Я предлагаю попробовать диагностировать заменой.
Для начала - именно контроллер. То есть взять заведомо рабочий датчик (есть?) Если нет - можем прислать.
Подключить, не прокладывая (возможны наводки).
Или, альтернатива - отключить для теста, на время теста силовые линии для того чтобы избежать влияния наводок. Но это актуально только если силовые провода рядом.

17

Да, есть новый контроллер 8 версии, настрою его.

На данный момент контроллер кое-как видит только один датчик в первом порте (периодически моргает красным в веб интерфейсе), на втором порте вообще ничего не видит.
Меняю термодатчики местами - то же самое: первый порт видит новый датчик (краснея), а на втором пустота.
Проводка термодатчиков уже сильно замонтирована, демонтировать их сложновато.

Пока пробую другой контроллер.

18

Другой контроллер сразу определил оба подключенных датчика, попозже обратно подключу все 4, понаблюдаю.

root@wirenboard-ADAITK2F:~# ls /sys/bus/w1/devices/
28-00000fd75218  28-00000fd79125  w1_bus_master1  w1_bus_master2
root@wirenboard-ADAITK2F:~# systemctl status wb-mqtt-w1
● wb-mqtt-w1.service - Kernel 1-Wire MQTT driver for WB-HomA
     Loaded: loaded (/lib/systemd/system/wb-mqtt-w1.service; enabled; vendor preset: enabled)
     Active: active (running) since Thu 2025-02-06 12:21:11 UTC; 9min ago
   Main PID: 3951 (main)
      Tasks: 7 (limit: 4676)
     Memory: 1.0M
        CPU: 452ms
     CGroup: /system.slice/wb-mqtt-w1.service
             └─3951 /usr/bin/wb-mqtt-w1

Feb 06 12:21:11 wirenboard-ADAITK2F systemd[1]: Started Kernel 1-Wire MQTT driver for WB-HomA.
Feb 06 12:21:11 wirenboard-ADAITK2F wb-mqtt-w1[3951]: MQTT broker localhost:1883
Feb 06 12:21:11 wirenboard-ADAITK2F wb-mqtt-w1[3951]: INFO: [mqtt] Default host and port detected, checking if UNIX socket exists on /var/run/mosquitto/mosquitto.sock
Feb 06 12:21:11 wirenboard-ADAITK2F wb-mqtt-w1[3951]: INFO: [mqtt] UNIX socket exists, using it for connection
Feb 06 12:21:11 wirenboard-ADAITK2F wb-mqtt-w1[3951]: INFO: [mqtt] connection estabilished with code "0" <success>
Feb 06 12:21:11 wirenboard-ADAITK2F wb-mqtt-w1[3951]: INFO: [mqtt] subscription succeeded (message id 1)
Feb 06 12:21:11 wirenboard-ADAITK2F wb-mqtt-w1[3951]: INFO: [mqtt] subscription succeeded (message id 2)
Feb 06 12:21:11 wirenboard-ADAITK2F wb-mqtt-w1[3951]: INFO: w1 thread Started
Feb 06 12:21:11 wirenboard-ADAITK2F wb-mqtt-w1[3951]: INFO: [mqtt] subscription succeeded (message id 9)
Feb 06 12:21:11 wirenboard-ADAITK2F wb-mqtt-w1[3951]: INFO: [mqtt] subscription succeeded (message id 10)

На изображении представлен интерфейс мониторинга системы с различными показателями, включая состояния датчиков, уровни заряда, параметры сети и температуры. (Captioned by AI)
На изображении представлен интерфейс мониторинга системы с различными показателями, включая состояния датчиков, уровни заряда, параметры сети и температуры. (Captioned by AI)2062×826 106 KB

19

Схема подключения: 2 датчика в W1, 2 датчика в W2.

Потестировал датчики на новом контроллере:
Все 4 видны, ошибок нет, показания отдают без пропусков.

Screenshot 2025-02-06 173748
Screenshot 2025-02-06 1737482009×615 51.5 KB

Screenshot 2025-02-06 173836
Screenshot 2025-02-06 1738362230×642 50.6 KB

Вставил колодку в старый контроллер:
Порт1 - видно 2 датчика, но они периодически “краснеют”, в логах службы ошибки.
Порт 2 - совсем не видно подключенных датчиков.

Screenshot 2025-02-06 174241
Screenshot 2025-02-06 1742411995×535 33.8 KB

root@wirenboard-APTON5T5:~#  ls /sys/bus/w1/devices/
28-00000faac75c  28-00000fd79125  w1_bus_master1  w1_bus_master2

root@wirenboard-APTON5T5:~# systemctl status wb-mqtt-w1
● wb-mqtt-w1.service - Kernel 1-Wire MQTT driver for WB-HomA
     Loaded: loaded (/lib/systemd/system/wb-mqtt-w1.service; enabled; vendor preset: enabled)
     Active: active (running) since Thu 2025-02-06 03:05:56 MSK; 14h ago
   Main PID: 4041 (main)
      Tasks: 7 (limit: 4790)
     Memory: 696.0K
        CPU: 2min 56.550s
     CGroup: /system.slice/wb-mqtt-w1.service
             └─4041 /usr/bin/wb-mqtt-w1

Feb 06 17:47:48 wirenboard-APTON5T5 wb-mqtt-w1[4041]: ERROR: [w1 driver] Can't read temperature (/sys/bus/w1/devices/w1_bus_master1/28-00000fd79125/temperature)
Feb 06 17:48:11 wirenboard-APTON5T5 wb-mqtt-w1[4041]: ERROR: [w1 driver] Can't read temperature (/sys/bus/w1/devices/w1_bus_master1/28-00000fd79125/temperature)
Feb 06 17:48:33 wirenboard-APTON5T5 wb-mqtt-w1[4041]: ERROR: [w1 driver] Can't read temperature (/sys/bus/w1/devices/w1_bus_master1/28-00000fd79125/temperature)
Feb 06 17:48:44 wirenboard-APTON5T5 wb-mqtt-w1[4041]: ERROR: [w1 driver] Can't read temperature (/sys/bus/w1/devices/w1_bus_master1/28-00000fd79125/temperature)
Feb 06 17:48:55 wirenboard-APTON5T5 wb-mqtt-w1[4041]: ERROR: [w1 driver] Can't read temperature (/sys/bus/w1/devices/w1_bus_master1/28-00000fd79125/temperature)
Feb 06 17:49:17 wirenboard-APTON5T5 wb-mqtt-w1[4041]: ERROR: [w1 driver] Can't read temperature (/sys/bus/w1/devices/w1_bus_master1/28-00000fd79125/temperature)
Feb 06 17:49:39 wirenboard-APTON5T5 wb-mqtt-w1[4041]: ERROR: [w1 driver] Can't read temperature (/sys/bus/w1/devices/w1_bus_master1/28-00000fd79125/temperature)
Feb 06 17:50:02 wirenboard-APTON5T5 wb-mqtt-w1[4041]: ERROR: [w1 driver] Can't read temperature (/sys/bus/w1/devices/w1_bus_master1/28-00000faac75c/temperature)
Feb 06 17:50:13 wirenboard-APTON5T5 wb-mqtt-w1[4041]: ERROR: [w1 driver] Can't read temperature (/sys/bus/w1/devices/w1_bus_master1/28-00000faac75c/temperature)
Feb 06 17:50:13 wirenboard-APTON5T5 wb-mqtt-w1[4041]: ERROR: [w1 driver] Can't read temperature (/sys/bus/w1/devices/w1_bus_master1/28-00000fd79125/temperature)
root@wirenboard-APTON5T5:~# date
Thu Feb  6 17:50:42 MSK 2025
root@wirenboard-APTON5T5:~#
20

Давайте мы бесплатно поменяем вам оборудование. Курьер привезёт новое оборудование и заберёт старое:

WB7.4 - 1 шт.
Модули zigbee, модема и WBMZ - остаются, вытащите их перед отправкой.
Для возврата напишите, пожалуйста, письмо на info@wirenboard.com.
В письме укажите:

  • ссылку на эту тему,
  • серийный номер устройства, APTON5T5,
  • (для курьера) ваш действующий телефон, адрес доставки, ФИО получателя.
21

заметил такую закономерность, что импульсные блоки питания пускают по всей сети помехи,такая же проблема! у датчиков были провалы в показаниях. отключил блок питания и запитал от аккумулятора, и уже сутки ни одного провала ни от одного датчика нет! все работает как надо .датчиков пока 10 штук. подключены звездой по 8-15 метров каждая. планирую установить после блока питания фильтр ВЧ помех.
