Подбор оборудования для бани и хоз блока/теплиц

Подбор оборудования
1

Добрый день, подбираю оборудование для бани и хоз блока/теплиц. (Впоследствии для отдельного дома).
Набросал в первом приближении так сказать, сориентируйте пожалуйста верное ли направление. Может быть что то не учел.

Распределенная система.

Баня:

Задачи:
Охрана - герконы, датчики движения,
Пожарная охрана - ИП,
Отопление + поддержание температуры в холодный период - ИК обогреватели,
Контроль протечки СУ - счетчик, шарик, датчики давления и протечки,
Горячая вода по приезду/присутствию - Бойлер,
Климат, освещение - датчики, шторы.

ПЛК: WirenBoard 8.5 4гб + WB-MAP3E (Временно в шкафу бани, потом перенос в дом. Подключение по ModbusTCP. Так же потом хочу добавить модули Zigbee и OpenTherm).

Модуль WB-UPS v.3
Модуль WB-MAI6:

  • x2 Пожарные извещатели [ИП-212-45]
  • Датчик давления ХВС ОВЕН ПД100

Модуль WB-MR6C v.2:

  • х4 герконы на двери и окна
  • Вытяжка
  • Контактор розетки бойлера

Модуль WB-MWAC v.2:

  • Датчик протечки: Neptun SW007 12-24В
  • Кран шаровый ХВС Arma MS-212-15 24В
  • Импулс. Счетчик Пульсар Н00065309

Модуль WB-MIO-E.v2. Шина RS 485 №1 115200 ~32м:
СУ

  • MS v.2 (темпер, влаж, освещ)
  • Терморегулятор BHT006 (управление инфракрасником)

Мойка

  • х2 Терморегулятор BHT006 (управление инфракрасником и теплым полом)
  • MSW v.4 (темпер, влаж, освещ, движение)

Комната

  • MRM2-mini v.2 (освещение мойки, парной) в коробке. Выключатели без фиксации
  • MSW v.4 (темпер, влаж, освещ, движение, качество воздуха)
  • Терморегулятор BHT006 (управление инфракрасником)
  • MRM2-mini v.2 (освещение комната) в коробке. Выключатели без фиксации
  • MRM2-mini v.2 (освещение бра) в коробке. Выключатели без фиксации

Тамбур

  • Терморегулятор BHT006 (управление инфракрасником)
  • MRM2-mini v.2 (освещение СУ, фасад) в коробке. Выключатели без фиксации
  • MRM2-mini v.2 (освещение Тамбур, Терраса) в коробке. Выключатели без фиксации
  • MRM2-mini v.2 (освещение Прожектор) в коробке. Выключатели без фиксации

Терраса

  • MSW v.4 (темпер, освещ, движение) в коробе с прозрачным стеклом под крышей

Модуль WB-MGE.v2 Шина RS 485 №2 9600 ~17м:

  • Шторы: х5 Dooya DM35QE по RS485. Питание от автомата, управление от ПЛК + пульт общий DT1602.

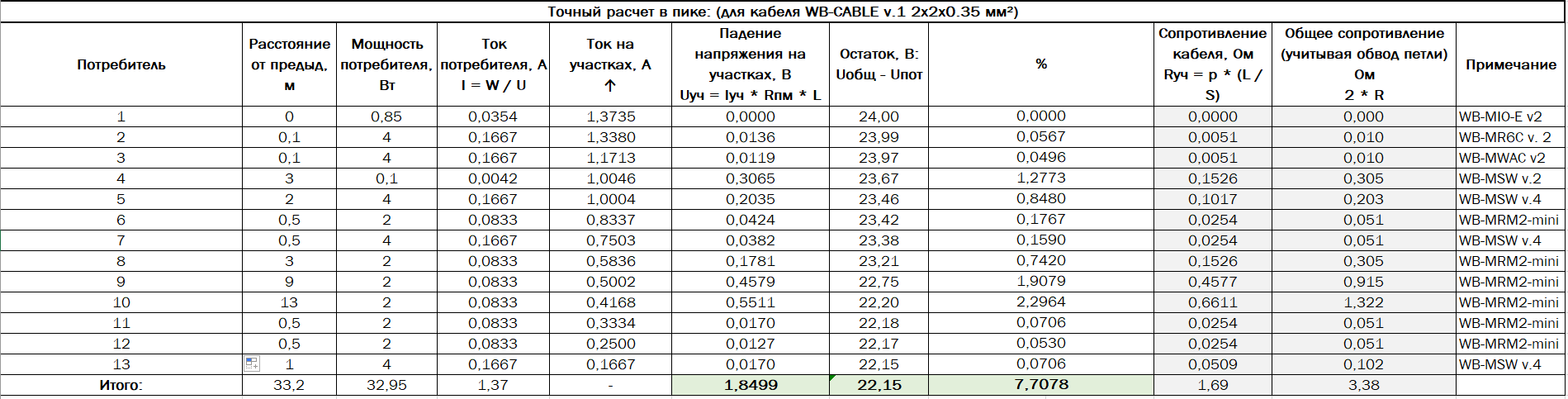

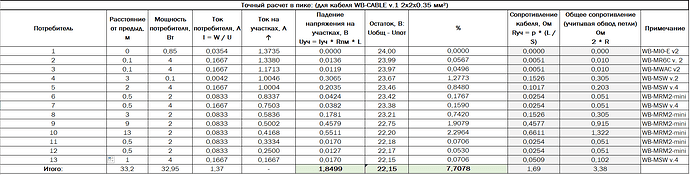

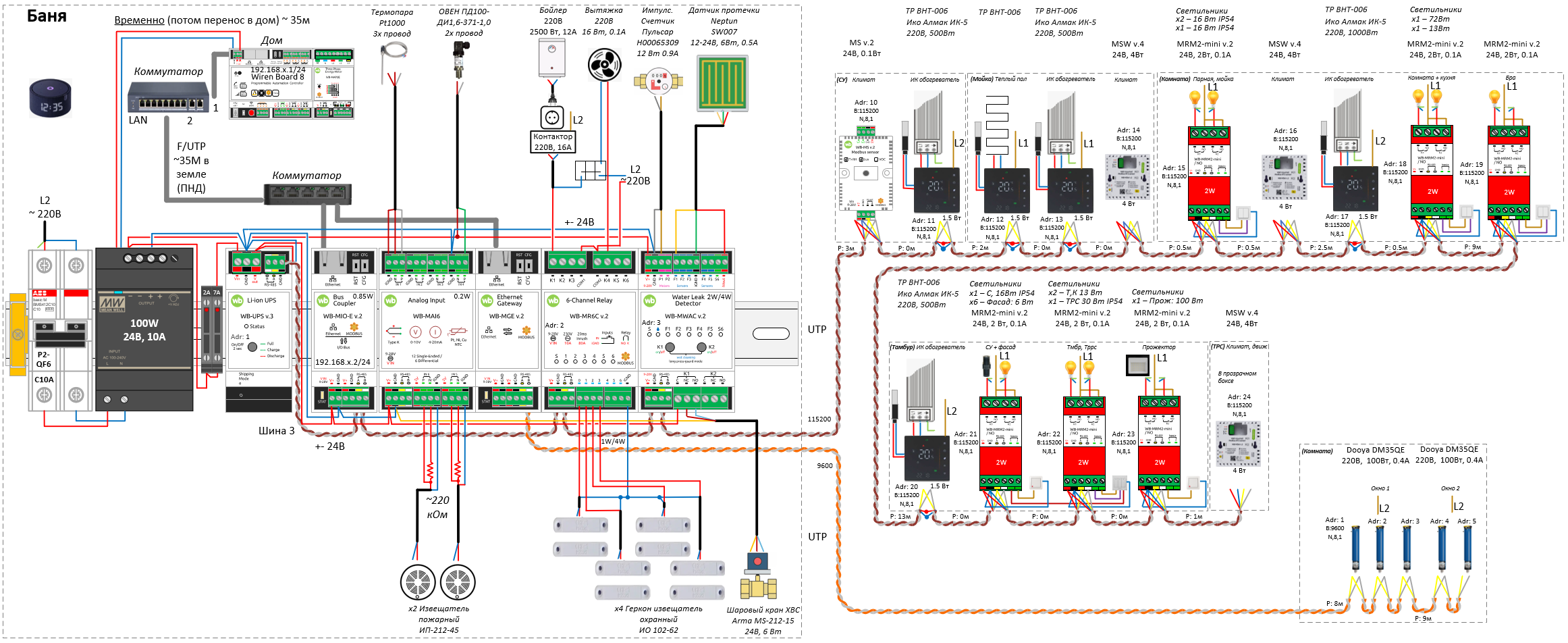

Примерная схема и расчет шины

1
12323×952 462 KB

11
111899×483 38.8 KB

Хоз блок/теплица:

Задачи:
Охрана - герконы, датчики движения,
Пожарная охрана - ИП,
Опционально обогрев хоз блока
Автополив, автопроветривание
Освещение теплиц

Модуль WB-UPS v.3
Модуль WB-MAI6:

  • Пожарный извещатель ИП-212-45

Модуль WB-MIO-E.v2. Шина RS 485 9600 ~30м:
Хоз блок

  • Модуль WB-MR6C v.2:
    • х3 герконы на двери и окна
    • Обогреватель (инфракрасник опционально)
    • Возможно коммутация обессинки/насоса для полива
  • MRM2-mini v.2 (освещение хоз блока, фасад опционально). Выключатели без фиксации
  • MSW v.4 (темпер, освещ, движение)

Теплица №1
Модуль WB-MR6LV/K:

  • Линейный привод для форточки
  • х2 Шаровый кран Gidrolock Ultimate 12В (слив/налив емкости)(возможно +1 для ПП трубы)
  • Датчики уровня мин/макс (дискретные поплавки)
  • WB-M1W2 v.3 с датчиком для температуры воды
  • х4 датчика температуры и влажности почвы IP68
  • Датчик температуры и влажности воздуха IP68
    или - MSW v.4 (темпер, освещ, движение) в коробе с прозрачным стеклом под крышей
  • MRM2-mini v.2 (освещение теплицы, опционально фитодосветка). Кнопки нажимные щитовые без фиксации.
  • Датчики силы и направления ветра

Теплица №2

  • WB-M1W2 v.3 с датчиком для температуры воды
  • х4 датчика температуры и влажности почвы IP68
  • Датчик температуры и влажности воздуха IP68
    или - MSW v.4 (темпер, освещ, движение) в коробе с прозрачным стеклом под крышей
  • MRM2-mini v.2 (освещение теплицы, опционально фитодосветка). Кнопки нажимные щитовые без фиксации.
    Модуль WB-MR6LV/K:
  • Линейный привод для форточки
  • х2 Шаровый кран Gidrolock Ultimate 12В (слив/налив емкости)(возможно +1 для ПП трубы)
  • Датчики уровня мин/макс (дискретные поплавки)

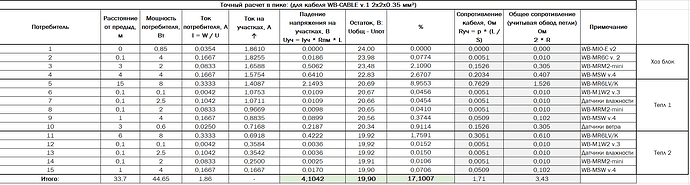

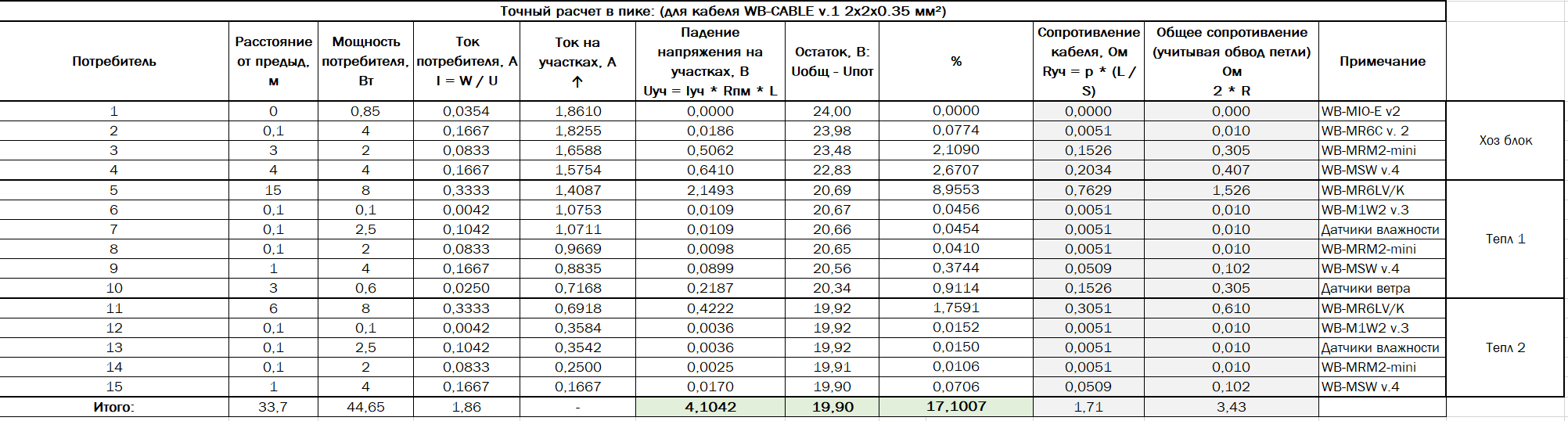

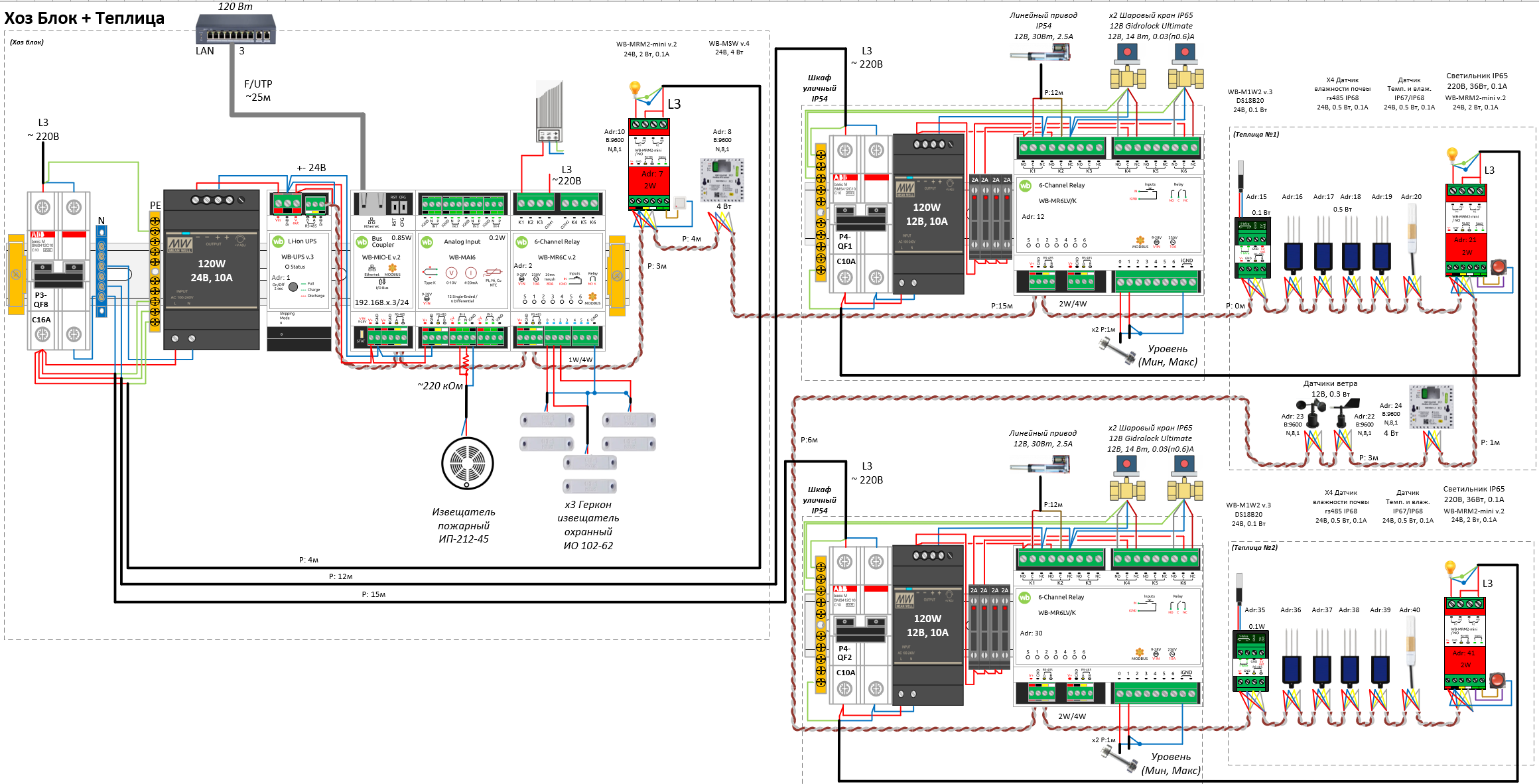

Примерная схема и расчет шины

2
22320×1182 490 KB

22
222004×538 44.7 KB

Вопросы:

  1. В плане универсальности пока склоняюсь к управлению обогревом через терморегуляторы, но выбор регуляторов с модбасом не особо то велик. Как вообще эти BHT006 себя чувствуют в плане надежности? Или по опыту может вернее напрямую обогрев цеплять.
  2. Если связать три отдельно стоящих помещения через общий коммутатор и модули WB-MIO-E.v2 по Ethernet и от каждого такого модуля пустить свою шину RS485 - это вообще корректная история?
  3. Если от дома до бани кабель будет в земле экранированный проложен и заземлен с одной стороны, внутри дома и внутри бани неэкранированный использовать корректно?
3

Здравствуйте.

Почитал ваши материалы. Есть некоторые комментарии:

  1. Не рекомендую использовать на одной Modbus шине устройства разных производителей. Такое решение вполне может либо работать плохо, либо не работать.
  2. Подключение извещателя ИП 212-45 следует выполнить как указано здесь.

К сожалению, на данный момент сложно найти термостаты, которые стабильно ожидаемо работают. В частности, BHT006, встречаются с “особенностями” реализации протокола. Поэтому такие термостаты рекомендовать не могу.

Да, разумеется, для этих целей и служат преобразователи интерфейсов.

А от каких помех защищаете кабель в земле?
Вы можете использовать неэкранированный кабель, если уверены в отсутствии наводок со стороны оборудования и/или других кабеленесущих систем.

У вас остались какие-либо вопросы?

4

С этим согласен, но пока не понятно как разделить на вашем оборудовании. Оборудование от одного производителя подобрать маловероятно в текущих условиях, либо это будет стоить каких то астрономических денег, либо просто его нет у них.
Вообще у крупных производителей есть преобразователи интерфейсов двухканальные, которые в режиме мастера опрашивают свои шины каждый по своим настройкам, это позволяет уменьшить количество модулей в щитке.
Как я понимаю, у вас это как раз готовящийся к продаже модуль WB-MGE v.3.
В моем случае с баней я могу WB-MGE v.2 заменить на WB-MGE v.3 и тем самым развязать терморегуляторы с оборудованием WB на две шины (там кроме них ничего и нету отдельного).
А вот в случае с теплицами как развязать такое количество датчиков не ясно:
Переводить все датчики на аналог? (тогда надо модуль WB-MIO-Е v2 и WB-MAI6 ставить в каждый уличный щиток).
Ну или частично переводить на аналог и часть шиной RS485 от WB-MIO-Е v2 что то опрашивать?
Или тоже первым ставить WB-MGE v.3 и разделять частично?

Может быть в эту тему заглянет кто нибудь, кто имел опыт эксплуатации этих регуляторов)

От силового трехфазного питания, которое будет в этой же траншее лежать. Правда они будут каждый в своей ПНД и на расстоянии друг от друга (~10-12 там рекомендуется). Может экран это и лишнее, есть некоторая неуверенность (не хотелось бы потом это все разрывать).

5

Добавить шину как обычно - поставить еще один преобразователь.
Да, скоро ожидаем поступления WB-MGE v.3.

В общем случае, для минимизации проектных изменений, я бы добавил еще один порт RS-485 любым доступным способом и пробросил дополнительную шину к ряду устройств каждого производителя.

Есть некоторый опыт на портале.
Также рекомендую к ознакомлению недавний опыт.

Согласен, для перестраховки всегда лучше использовать экранированный кабель.
