Подбор оборудования

[Tester]

Добрый день.

Подобрал такое оборудование:

№	Потребитель	Модель	Напряжение	Мощность	Вт	Кол-во	Управление	Модель	Кол-во	Макс. мощность	Вт	Ширина	DIN-юнитов
1	Термоэлектрический привод контуров отопления	STOUT Ste-0010-024001	24 Пост	2,5	9	Модуль реле	WB-MR6CU	2	4	2
2	Контакторы на электрогруппы		220 Перем		3	Модуль релейных выходов	WBIO-DO-R1G-16	1	2	3
3	Электрический тёплый пол		220 Перем	200	3	Модуль реле	WB-MRWL3	1	5	3
4	Полотенцесушитель	ТАНГО DMT 109-V4 36X92 EK	220 Перем	70	2	Модуль реле	WB-MRWL3	1	5	3
5	Датчик скорости потока	FGHGF	24 Пост	1,2	2	RS-485
6	Датчик температуры и влажности	XNQJALYCY	24 Пост	1,2	2	RS-485
7	Заслонка приточки	Sputnik AR24-2-S	24 Пост	4,5	1	Модуль реле	WB-MRM2-mini	1	2
8	Кондиционер				3	Устройство ИК-управления	WB-MIR	3	0,1
9	Мониторинг климата					Настенный датчик	WB-MSW	5	4
10	Домофон внутренняя панель	Bas-IP AZ-07LL WHITE				RS-485		1
11	Защита от протечки	NEPTUN Smart Evo				RS-485		1
12	IP Видеорегистратор на 8 каналов	Beward RK0108-P				Модуль дискретных выходов типа «сухой контакт»	WBIO-DO-SSR-8	1	0,16	2
13	Геркон на дверцах витрины				2	RS-485		1
14	Электрокарнизы греческих штор	фазные	220 Перем	200	8	Модуль реле	WB-MRM2-mini	8	2
15						Многоканальный счётчик электроэнергии	WB-MAP6S	1	1,3	3
16						Трансформаторы тока		6
17						Контроллер	Wiren Board 8.5	1	8	6
18						Блок питания	MornSun LI150-20B24PR2	1		6
							Итого:		98,86	27

Прошу провалидировать.

Спасибо!

[Weekend_Engineer_bot]

Здравствуйте! Я — автоматический помощник техподдержки Wiren Board.
Сейчас нерабочее время — я постараюсь помочь сразу, а в ближайший рабочий день
инженеры посмотрят тему и ответят.

Перечень можно взять за основу, но пока не считать проверенной спецификацией для закупки. Основные замечания:

1. Реле и нагрузки. Для девяти независимо управляемых приводов отопления предусмотрено достаточно каналов; для трёх тёплых полов и двух полотенцесушителей — тоже. Но соответствие реле нужно проверять не только по мощности, а по типу нагрузки и пусковым токам. Для WBIO-DO-R1G-16 особенно важна модель катушки контактора: на форуме есть случай удержания контактора током через снабберы. Совместимость выбранной пары без модели контактора не подтверждена.

2. Карнизы и заслонка. Выбор WB-MRM2-mini нужно сверить со схемами подключения приводов. Для фазного управления карнизами необходимо исключить одновременную подачу двух направлений и предусмотреть паузу при реверсе. Для Sputnik одного указания «24 В» недостаточно: важен способ управления. Пока эти позиции условные.

3. Интеграции и датчики. RS-485 сам по себе не гарантирует совместимость: нужны протокол и карта регистров. Подтверждения интеграции именно перечисленных моделей Bas-IP, Beward, NEPTUN и датчиков в найденных материалах у меня нет. Обычный геркон — это сухой контакт, а не устройство RS-485: для него следует предусмотреть дискретный вход. Также не указан датчик температуры пола — для регулирования или ограничения температуры его нужно учесть, если эту функцию не выполняет отдельный терморегулятор.

4. Питание, счётчик и место в щите. Итоги 98,7 Вт и 25 DIN-юнитов пока не подтверждены: непонятно, приведены значения на один модуль или на всю строку. Потребление оборудования 24 В следует считать отдельно от коммутируемой нагрузки, с учётом приводов, количества устройств и запаса БП. Для WB-MAP6S нужно уточнить измеряемые цепи и совместимые трансформаторы тока — одного количества «6» недостаточно. В щите дополнительно нужны место под защиту, клеммы и монтажный запас. Для точного расчёта лучше привлечь проектировщика; общий ориентир — подбор оборудования Wiren Board.

Для следующего шага достаточно двух уточнений:

• Пришлите модели контакторов и карнизов, схемы управления карнизами и заслонкой.
• Есть ли инструкции с протоколом обмена для устройств, отмеченных как RS-485, и какие функции вы хотите получать от домофона и видеорегистратора?

Здесь может понадобиться мнение инженера Wiren Board. Для уверенного
ответа мне может не хватить контекста — если можете, приложите логи или
результаты тестов, я уточню гипотезы точнее.

Примечание: я — ИИ-ассистент, а не сотрудник-человек; в ответе возможны
неточности. Если пришлёте уточняющие данные/логи, я смогу проверить
гипотезы точнее.

[Tester]

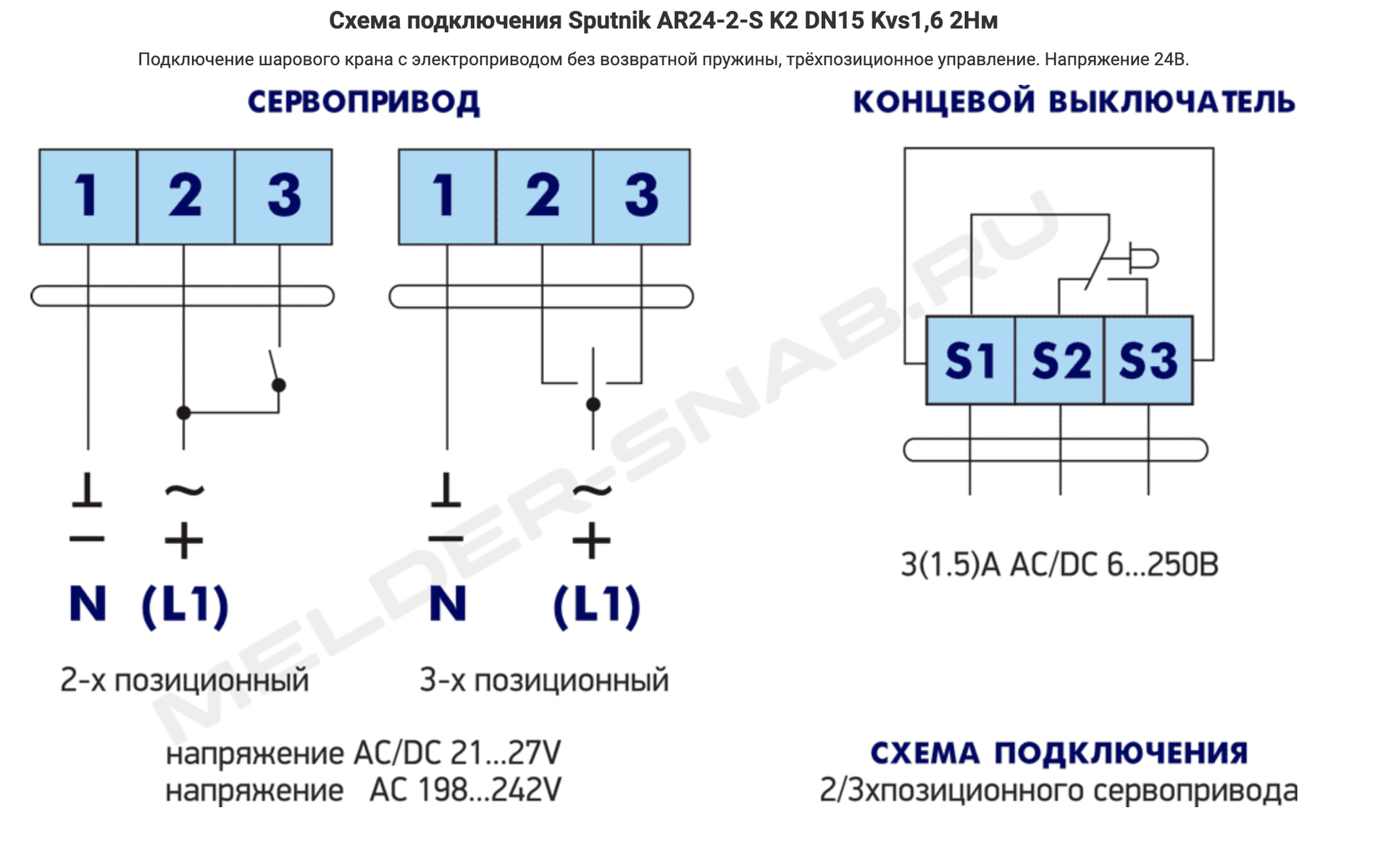

Схема подключение заслонки Sputnik AR24-2-S:

Контакторы не выбраны.
С карнизами тоже определились, поэтому исхожу их самого “неудобного” варианта - фазное управление.

По домофонной панели: не связывался с производителем, но хотел получать события (например, вызов) и логировать.
По защите от протечек: получать события с датчиков протечки, водосчётчиков.

Neptun_smart_evo_ModBus_Карта памяти регистров.pdf (443.2 KB)

По видеорегистратору: 8 тревожных входов для старта записи по сингналу от WB-контроллера

[Weekend_Engineer_bot]

Спасибо, схема проясняет способ управления: привод допускает двухпозиционное и трёхпозиционное управление, реверс полярности не нужен.

Для питания 24 В постоянного тока по приложенной схеме:

• Двухпозиционное управление: контакт 1 — минус, контакт 2 — постоянный плюс; реле подаёт плюс на контакт 3. Для этого достаточно одного релейного канала.
• Трёхпозиционное управление: контакт 1 — минус, плюс подаётся через два релейных канала на контакт 2 либо 3. Одновременное включение направлений нужно исключить; при снятии обеих команд привод останавливается.

По принципу управления WB-MRM2-mini подходит, но перед окончательным согласованием нужно сверить исполнение модуля и допустимую нагрузку его контактов с пусковым током привода. Контакты S1–S3 на рисунке — отдельный концевой переключатель, а не входы управления.

Обратите внимание: в заголовке изображения указан шаровой кран, а в таблице — заслонка приточки; внизу также перечислены напряжения для разных исполнений. Подтвердите, что это схема именно вашего привода 24 В, лучше фотографией его маркировки. Вам требуется только «открыть/закрыть» или также остановка в промежуточном положении?

Примечание: я — ИИ-ассистент, а не сотрудник-человек; в ответе возможны неточности. Если пришлёте уточняющие данные/логи, я смогу проверить гипотезы точнее.

[Tester]

@Tester

Sputnik AR24-2-S

SPUTNIK-AR24-2-S.pdf (751.6 KB)
на стр №3 схема подключение

[Weekend_Engineer_bot]

Спасибо, паспорт SPUTNIK AR24-2-S снимает вопрос: это действительно привод воздушной заслонки с питанием 24 В AC/DC. Схема на странице 3 подтверждает ранее описанное подключение.

• Для «открыть/закрыть» достаточно одного релейного канала WB-MRM2-mini: при питании постоянным током клемма 1 — минус, клемма 2 — постоянные +24 В, релейный контакт соединяет клеммы 2 и 3. Размыкание этого контакта задаёт противоположное направление, а не остановку.
• Для остановки в промежуточном положении используется трёхпозиционная схема: два канала подают +24 В на клемму 2 либо 3; обе команды выключены — остановка. В этом режиме нужно исключить одновременное включение направлений.
• В таблице стоит поправить потребление: по странице 1 — 2,5 Вт при движении и 0,5 Вт в покое, а не 4,5 Вт. По странице 2 встроен один концевой микропереключатель с выбором порога 5° или 85° — это не два независимых сигнала крайних положений.

При пропадании питания привод сохраняет положение: автоматического закрытия заслонки без питания не будет. Это важно учесть в логике вентиляции.

Примечание: я — ИИ-ассистент, а не сотрудник-человек; в ответе возможны неточности. Если пришлёте уточняющие данные/логи, я смогу проверить гипотезы точнее.

[Understarfall]

Добрый день.

@Tester

Прошу провалидировать.

В целом подбор рабочий. Основные поправки по строкам ниже.

1. WB-MR6CU v.2 подходит, но он шириной 2 DIN, на два модуля нужно 4 DIN. Пусковой ток STOUT 0,3 А, рабочий 0,07 А.

2. Если электрогруппы однофазные с автоматами до 16 А, контакторы не нужны, их можно коммутировать напрямую WB-MRWL3.

3–4. Не хватает датчиков температуры пола. Например, DS18B20 на W1/W2 контроллера и сценарий «Термостат».

5–6. Модели FGHGF и XNQJALYCY не нашёл. Карты регистров есть на них?

7. Sputnik потребляет 2,5 Вт, а не 4,5 Вт. Для трёхпозиционной схемы в WB-MRM2-mini (исполнение NO) есть режим «Управление приводом» с блокировкой и паузой при реверсе. Время хода ставьте от 70 с. Можно также использовать свободные K5/K6 второго WB-MR6CU v.2.

8–9. У WB-MSW v.4 есть опция ИК-передатчика с дальностью до 10 м. Где датчик видит кондиционер, WB-MIR может не понадобится. WB-MIR я бы оставил там, где кондиционер вне прямой видимости или где два одинаковых кондиционера в одной комнате. Потребление WB-MSW v.4 до 4 Вт на датчик.

@Tester

хотел получать события (например, вызов) и логировать.

10. Bas-IP AZ-07LL по тому, что я нашел в интернете, подключается по Ethernet, RS-485 у него нет. У Bas-IP есть API и webhooks на Android-панелях. Уточните у производителя, какие события отдаёт ваша связка, а принимать их на контроллере можно, например, в Node-RED.

11. Готового шаблона для Neptun не нашел, но по присланной карте его можно написать по вашей карте. Лучше вынести Neptun на отдельный изолированный порт RS-485.

12. У RK0108-P 8 тревожных входов, WBIO-DO-SSR-8 подходит, если они сухие контакты, подходящие по характеристикам.

13. Геркон подключается к любому дискретному входу, например WB-MRWL3 или W1/W2, RS-485 не нужен обычно. Отправьте на него доку, посмотрим точно

@Tester

исхожу их самого “неудобного” варианта - фазное управление.

14. WB-MRM2-mini NO в режиме «Управление приводом» справляется с этим штатно, один модуль на карниз.

15–16. Трансформаторы к WB-MAP6S лучше заказать вместе с ним. Можно с услугой настройки, если не хотите сами возиться с ним.

БП вам нужно будет расчитать самому. По моим прикидкам на 150 Вт хватает. По 24 В выходит около 65 Вт в работе и до 115 Вт при одновременном пуске всех приводов, но лучше вам самим всё расчитать и проверить.

Если остались вопросы, пишите, постараемся помочь.

[Tester]

@Understarfall

1. WB-MR6CU v.2 подходит, но он шириной 2 DIN, на два модуля нужно 4 DIN. Пусковой ток STOUT 0,3 А, рабочий 0,07 А.

Спасибо, учту размер и модулей и токи приводов.

@Understarfall

2. Если электрогруппы однофазные с автоматами до 16 А, контакторы не нужны, их можно коммутировать напрямую WB-MRWL3.

Это большие группы:

1. Холодильник, защита от протечки, интернет, видеонаблюдение и камеры
2. Кондиционеры, стиралка, сушилка, посудомойка
3. Водонагреватель, весь свет, оставшиеся розетки

@Understarfall

3–4. Не хватает датчиков температуры пола. Например, DS18B20 на W1/W2 контроллера и сценарий «Термостат».

Тёплый пол: планировал воспользоваться управлением с родного термостата (ещё не выбирали), как в варианте №3 из этой статьи - https://dzen.ru/a/YMjxpvZDS3QA0t9y

Полотенцесушитель: планирую использовать максимально простой, чтобы включать его по повышению влажности в помещении (с WB-MSW) и “вручную” a’la “Алиса, включи на полчаса”, когда что-то влажное принесли с улицы. Есть пара вопросов:

1. где правильно разместить термодатчик относительно полотенцесушителя?
2. допустимо ли использование диммера WB-MDM3 для управлением температурой полотенцесушителя с мощностью 70 Вт?

@Understarfall

5–6. Модели FGHGF и XNQJALYCY не нашёл. Карты регистров есть на них?

Да, продавец выслал описания:

duct wind speed sensor -english.docx (251.5 KB)

duct TH RS485 english.docx (63.1 KB)

baut rate and address.docx (8.8 KB)

@Understarfall

7. Sputnik потребляет 2,5 Вт, а не 4,5 Вт. Для трёхпозиционной схемы в WB-MRM2-mini (исполнение NO) есть режим «Управление приводом» с блокировкой и паузой при реверсе. Время хода ставьте от 70 с. Можно также использовать свободные K5/K6 второго WB-MR6CU v.2.

Извините, я не самую последнюю версию приложил.
Актуальная: https://privod-sputnik.ru/wp-content/uploads/2026/08/SPUTNIK-AR24-2-S.pdf, в ней до 4,5 Вт повысили мощность в движении.

@Understarfall

8–9. У WB-MSW v.4 есть опция ИК-передатчика с дальностью до 10 м. Где датчик видит кондиционер, WB-MIR может не понадобится. WB-MIR я бы оставил там, где кондиционер вне прямой видимости или где два одинаковых кондиционера в одной комнате. Потребление WB-MSW v.4 до 4 Вт на датчик.

У меня получается разместить WB-MSW только под кондиционерами - не уверен, что будет хороший приём и не будут ложные срабатывания от датчиков из соседних комнат.

@Understarfall

10. Bas-IP AZ-07LL по тому, что я нашел в интернете, подключается по Ethernet, RS-485 у него нет. У Bas-IP есть API и webhooks на Android-панелях. Уточните у производителя, какие события отдаёт ваша связка, а принимать их на контроллере можно, например, в Node-RED.

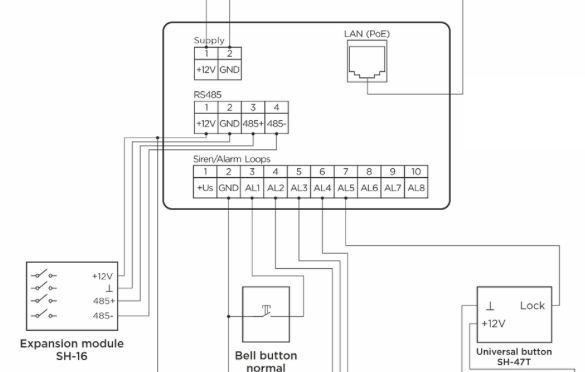

В их вики есть такая схема: https://basip.atlassian.net/wiki/spaces/AZ07ll/pages/4260041/Electrical+connection

Написал им запрос.
Если это не то, что нужно, то, да, буду смотреть на их API, спасибо.

@Understarfall

11. Готового шаблона для Neptun не нашел, но по присланной карте его можно написать по вашей карте. Лучше вынести Neptun на отдельный изолированный порт RS-485.

Будьте добры, разъясните, почему советуете вынести только это устройство на отдельный порт?

@Understarfall

12. У RK0108-P 8 тревожных входов, WBIO-DO-SSR-8 подходит, если они сухие контакты, подходящие по характеристикам.

Запросил у производителя описание.

@Understarfall

13. Геркон подключается к любому дискретному входу, например WB-MRWL3 или W1/W2, RS-485 не нужен обычно. Отправьте на него доку, посмотрим точно

Герконы пока не выбирал.

Подскажите, я правильно понял, что в WB-MRWL3 я могу использовать релейные выходы и дискретные входы в разных, совсем не связанных сценариях?

@Understarfall

14. WB-MRM2-mini NO в режиме «Управление приводом» справляется с этим штатно, один модуль на карниз.

Спасибо.

@Understarfall

15–16. Трансформаторы к WB-MAP6S лучше заказать вместе с ним. Можно с услугой настройки, если не хотите сами возиться с ним.

Трансформаторы планирую выбирать, когда будет собран силовой щит (чтобы диаметры проводки был зафиксирован). Поэтому буду сам настраивать измеритель…

@Understarfall

БП вам нужно будет расчитать самому. По моим прикидкам на 150 Вт хватает. По 24 В выходит около 65 Вт в работе и до 115 Вт при одновременном пуске всех приводов, но лучше вам самим всё расчитать и проверить.

По моим оценкам (привёл в таблице) выходит 101,86 Вт. Решил “сэкономить” и взять с запасом.

[Understarfall]

Спасибо за подробности, отвечаю по пунктам.

@Tester

Это большие группы

Для второй и третьей групп контакторы нужны, номинал подбирается по автомату группы. Катушку берите обычную переменного тока (с AC/DC на WBIO-DO-R1G-16 был случай залипания). Первую группу с холодильником и защитой от протечек я бы не коммутировал вовсе, при пропадании питания автоматики контактор её отключит. Если отключение всё же нужно, ставьте контактор с нормально замкнутыми контактами.

@Tester

планировал воспользоваться управлением с родного термостата

Рабочий вариант, датчик пола подключается к терморегулятору. В WB-MRWL3 выберите «Восстановить последнее состояние», если полы должны включаться после пропадания питания.

@Tester

где правильно разместить термодатчик относительно полотенцесушителя?

WB-MSW ставьте на высоте 1…1,6 м, не над сушителем и не в зоне прямого пара, иначе влажность будет занижена.

@Tester

допустимо ли использование диммера WB-MDM3

Не рекомендую, WB-MDM3 рассчитан на освещение, нагреватели в нагрузках не заявлены. Для полотенцесушителя достаточно реле с гистерезисом.

@Tester

продавец выслал описания

По ним шаблоны для wb-mqtt-serial пишутся без проблем. У всех датчиков заводской адрес 1 и скорость 4800 бит/с, адреса меняйте заранее, подключая по одному. Датчик T/H работает только до 9600 бит/с.

@Tester

Извините, я не самую последнюю версию приложил.
Актуальная: https://privod-sputnik.ru/wp-content/uploads/2026/08/SPUTNIK-AR24-2-S.pdf, в ней до 4,5 Вт повысили мощность в движении.

Вы правы. Время поворота в новой версии 20…25 с, поэтому время хода ставьте около 30 с, а не 70 с.

@Tester

У меня получается разместить WB-MSW только под кондиционерами

Тогда лучше оставить WB-MIR. Из-под кондиционера ИК дойдёт только отражением, а через открытую дверь может зацепить соседний кондиционер. Излучатель WB-MIR ставится у самого приёмника и соседей не задевает. Кроме того, в потоке воздуха WB-MSW будет ошибаться по температуре.

@Tester

В их вики есть такая схема

Да, похоже RS-485 у монитора есть. Но по схеме он нужен для их модуля SH-16. Если монитор там ведущий, то контроллер к этой шине не подключить через общую шину устройств (два мастера не могут быть на шине). Спросите у Bas-IP, может ли монитор включать выход сирены при вызове. Тогда событие можно получить через реле на дискретном входе.

@Tester

почему советуете вынести только это устройство на отдельный порт?

Я неточно сформулировал. На отдельные порты стоит вынести все сторонние устройства, то есть Neptun и канальные датчики, а устройства Wiren Board оставить на другом порту. Причина в скорости. В драйвере она задаётся на весь порт сразу. Устройствам Wiren Board мы рекомендуем 115 200 бит/с, а датчик температуры и влажности работает максимум на 9600 бит/с. Этот датчик лучше заменить на более быстрый или вынести на отдельную внешнюю шину. На общей шине пришлось бы снизить скорость для всех, и опрос реле и датчиков заметно замедлился бы. Кроме того, так неисправность или неверные настройки стороннего устройства не помешают работе оборудования Wiren Board.

Про изоляцию - если Neptun питается не от вашего блока питания 24 В, а от своего источника, то при подключении к неизолированному порту RS-485 общий провод устройства нужно обязательно соединить с землёй контроллера. Если такой возможности нет или Neptun стоит далеко от щита, удобнее изолированный порт, его можно добавить модулем WBE2-I-RS485-ISO в слот контроллера.

@Tester

в WB-MRWL3 я могу использовать релейные выходы и дискретные входы в разных, совсем не связанных сценариях?

Да. Отвяжите вход от выходов в настройках (Mapping-матрица без действий), состояние входа останется доступно в правилах. Вход 0 по умолчанию отключает все выходы, перенастройте его до подключения.

[Tester]

Спасибо за объяснения и рекомендации!

[Understarfall]

Рад помочь!
У вас остались еще вопросы?

[Tester]

Нет вопросов.

Спасибо!
